母线槽参数及技术要求VIP免费

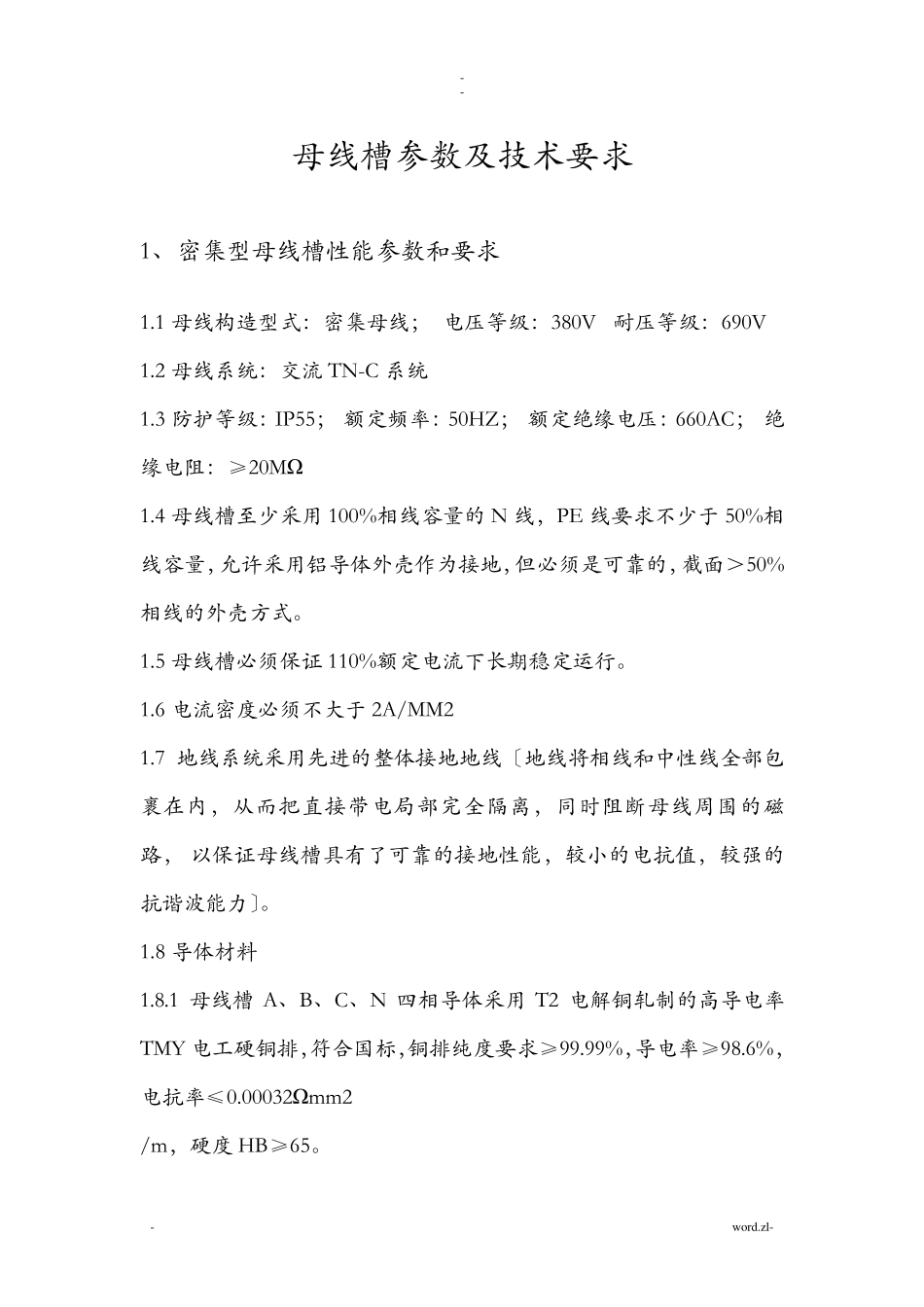

母线槽参数及技术要求_第1页
1/7
母线槽参数及技术要求_第2页
2/7

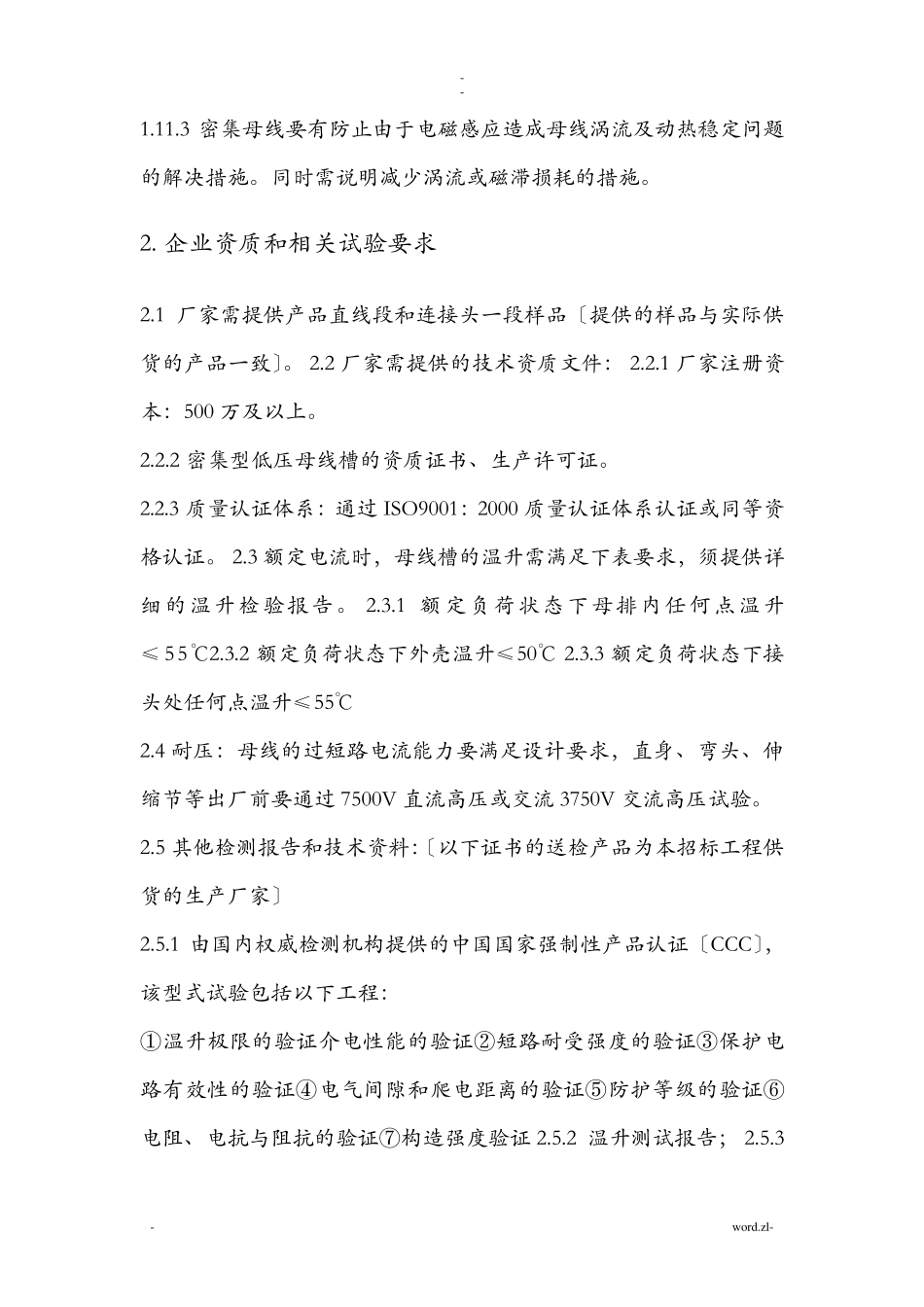

母线槽参数及技术要求_第3页
3/7
- - - word.zl- 母线槽参数及技术要求 1、密集型母线槽性能参数和要求 1.1 母线构造型式:密集母线; 电压等级:380V 耐压等级:690V 1.2 母线系统:交流 TN-C 系统 1.3 防护等级:IP55; 额定频率:50HZ; 额定绝缘电压:660AC; 绝缘电阻:≥20MΩ 1.4 母线槽至少采用 100%相线容量的 N 线,PE 线要求不少于 50%相线容量,允许采用铝导体外壳作为接地,但必须是可靠的,截面>50%相线的外壳方式。 1.5 母线槽必须保证 110%额定电流下长期稳定运行。 1.6 电流密度必须不大于 2A/MM2 1.7 地线系统采用先进的整体接地地线〔地线将相线和中性线全部包裹在内,从而把直接带电局部完全隔离,同时阻断母线周围的磁路, 以保证母线槽具有了可靠的接地性能,较小的电抗值,较强的抗谐波能力〕。 1.8 导体材料 1.8.1 母线槽 A、B、C、N 四相导体采用 T2 电解铜轧制的高导电率TMY 电工硬铜排,符合国标,铜排纯度要求≥99.99%,导电率≥98.6%,电抗率≤0.00032Ωmm2 /m,硬度 HB≥65。 - - - word.zl- 1.8.2 铜排外表全长必须镀锡。 1.8.3 中性线的材料、截面及制造工艺与相线一样,中性线等效截面应等于 100%的相线等效截面。 1.8.4 接地导体等效截面应不小于 50%的相线等效截面母线接地。 1.9 绝缘材料: 1.9.1 母线绝缘介质选用阻燃材料,绝缘等级及耐热等级到达 A 级或 A级以上,能耐受 150℃高温和-60℃的低温,在火灾时不释放有毒气体。 1.9.2 绝缘材料采用整体包覆每相铜排的工艺,绝缘老化寿命到达 30年以上。 1.9.3 在长期处于-5℃~40℃的环境温度下,能保持其柔韧性和介电强度,不会老化。介电强度≥80KV/mm,抗拉强度>12Mpa。 1.9.4 投标人应提供绝缘材料的所有相关的检测报告。 1.10 外壳材料: 1.10.1 为保证母线槽的强度和刚度及散热效果,母线槽系统外壳侧板采用带散热装置外壳,必须提供相应报告。 1.10.2 采用全封闭形式,构造紧凑,配置灵活,动热稳定性好,有较强的抗内外力冲击能力。 1.10.3 线槽外外表应作阳极氧化处理,以到达良好的防腐蚀效果。 1.11 其它性能要求 1.11.1 密集母线与变压器的连接要求采用的铜导体软连接,低压盘和母线连接采用硬连接。 1.11.2 密集母线接头局部为了保证良好的电气接触性能,应作镀锡或镀银处理。接头导体之间的接触必须是锡——锡接触,以保证低的接触电阻。 - - - word.zl- 1.11.3 密集母线要有防止...
