江铜武山铜矿重型板式给料机拆除及安装施工方案VIP专享VIP免费

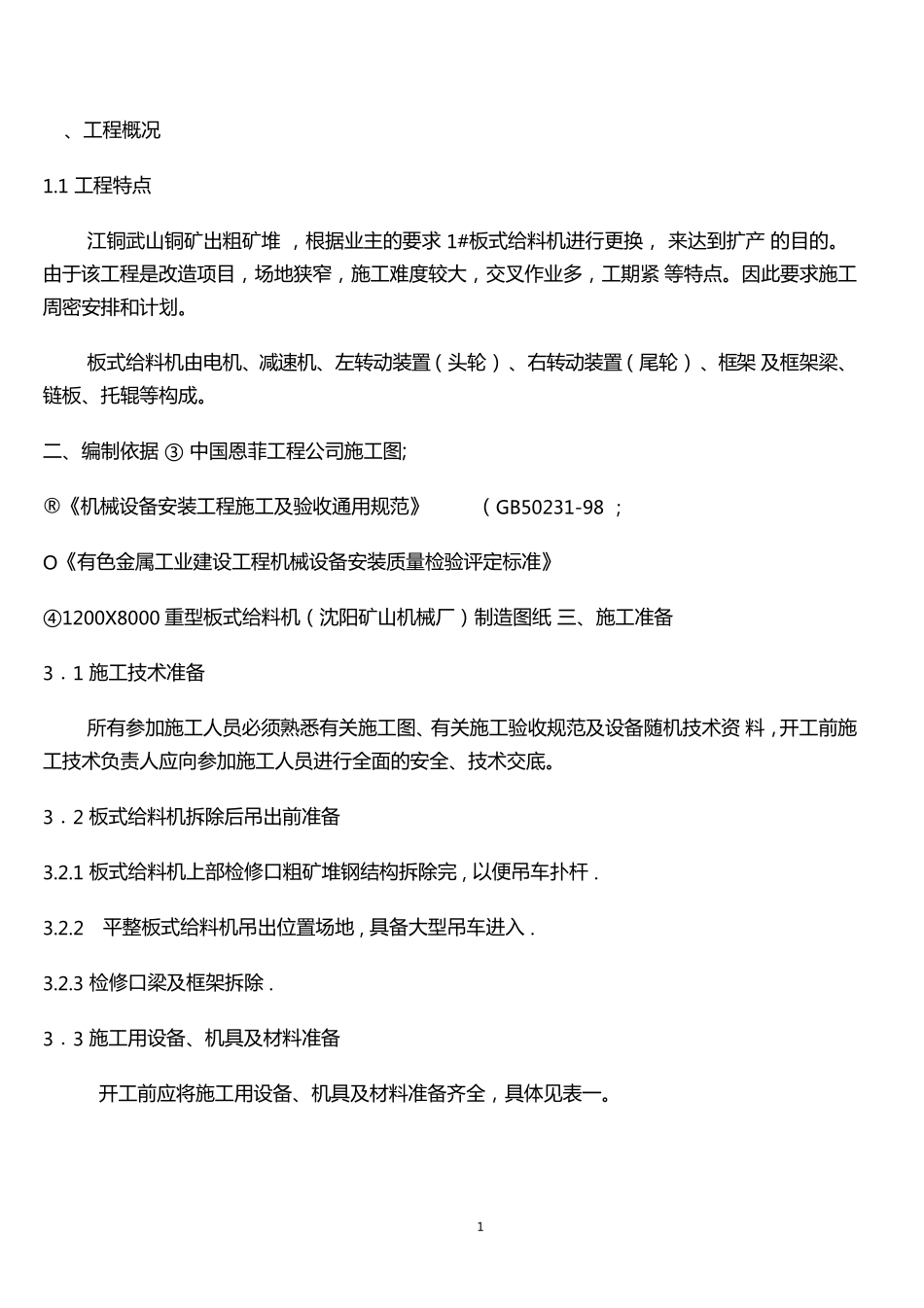

1 、 工 程 概 况 1.1 工 程 特 点 江 铜 武 山 铜 矿 出 粗 矿 堆 ， 根 据 业 主 的 要 求 1#板 式 给 料 机 进 行 更 换 ， 来 达 到 扩 产 的 目 的 。由 于 该 工 程 是 改 造 项 目 ， 场 地 狭 窄 ， 施 工 难 度 较 大 ， 交 叉 作 业 多 ， 工 期 紧 等 特 点 。 因 此 要 求 施 工周 密 安 排 和 计 划 。 板 式 给 料 机 由 电 机 、 减 速 机 、 左 转 动 装 置 （ 头 轮 ） 、 右 转 动 装 置 （ 尾 轮 ） 、 框 架 及 框 架 梁 、链 板 、 托 辊 等 构 成 。 二 、 编 制 依 据 ③ 中 国 恩 菲 工 程 公 司 施 工 图 ; ®《 机 械 设 备 安 装 工 程 施 工 及 验 收 通 用 规 范 》 （ GB50231-98 ； O《 有 色 金 属 工 业 建 设 工 程 机 械 设 备 安 装 质 量 检 验 评 定 标 准 》 ④ 1200X8000 重 型 板 式 给 料 机 （ 沈 阳 矿 山 机 械 厂 ） 制 造 图 纸 三 、 施 工 准 备 3． 1 施 工 技 术 准 备 所 有 参 加 施 工 人 员 必 须 熟 悉 有 关 施 工 图 、 有 关 施 工 验 收 规 范 及 设 备 随 机 技 术 资 料 ， 开 工 前 施工 技 术 负 责 人 应 向 参 加 施 工 人 员 进 行 全 面 的 安 全 、 技 术 交 底 。 3． 2 板 式 给 料 机 拆 除 后 吊 出 前 准 备 3.2.1 板 式 给 料 机 上 部 检 修 口 粗 矿 堆 钢 结 构 拆 除 完 , 以 便 吊 车 扑 杆 . 3.2.2 平 整 板 式 给 料 机 吊 出 位 置 场 地 , 具 备 大 型 吊 车 进 入 . 3.2.3 检 修 口 梁 及 框 架 拆 除 . 3． 3 施 工 用 设 备 、 机 具 及 材 料 准 备 开 工 前 应 将 施 工 用 设 备 、 机 具 及 材 料 准 备 齐 全 ， 具 体 见 表 一 。 2 表 一 序 号 材 料 名 称 型 号 规 格 单 位 数 量 备 注 1 25t 汽 车 吊 台 班 3 2 经 纬 仪 J2 台 1 3 水 准 仪 S3,± 3mm/1km 台 1 4 框 式 水 平 仪L=200 精 度 0.02mm/m 台 1 5 条 式 ...
