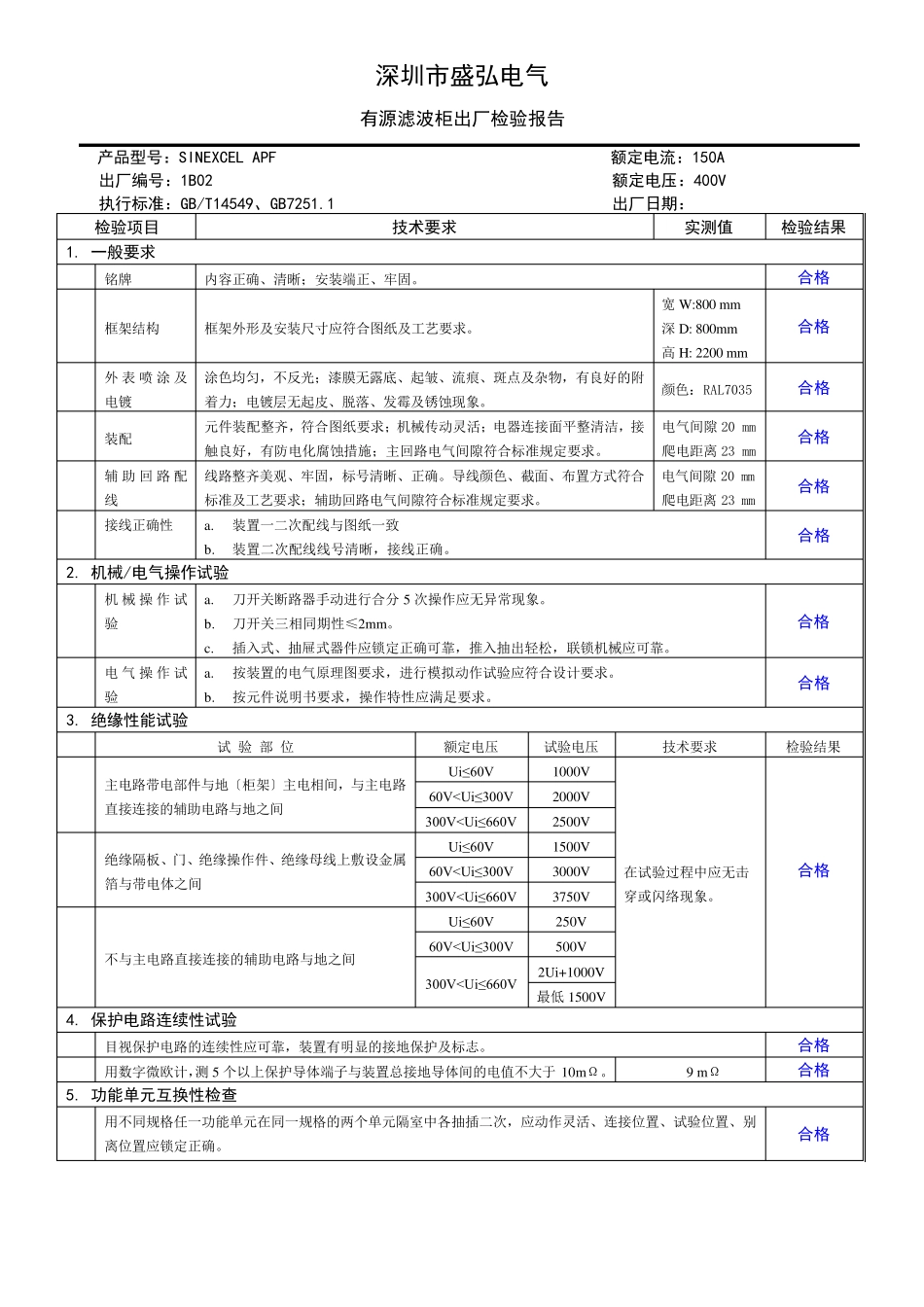

深圳市盛弘电气 有源滤波柜出厂检验报告 产品型号：SINEXCEL APF 额定电流：150A 出厂编号：1B02 额定电压：400V 执行标准：GB/T14549、GB7251.1 出厂日期： 检验项目 技术要求 实测值 检验结果 1. 一般要求 铭牌 内容正确、清晰；安装端正、牢固。 合格 框架结构 框架外形及安装尺寸应符合图纸及工艺要求。 宽W:800 mm 深D: 800mm 高H: 2200 mm 合格 外表喷涂及电镀 涂色均匀，不反光；漆膜无露底、起皱、流痕、斑点及杂物，有良好的附着力；电镀层无起皮、脱落、发霉及锈蚀现象。 颜色：RAL7035 合格 装配 元件装配整齐，符合图纸要求；机械传动灵活；电器连接面平整清洁，接触良好，有防电化腐蚀措施；主回路电气间隙符合标准规定要求。 电气间隙20 mm 爬电距离23 mm 合格 辅助回路配线 线路整齐美观、牢固，标号清晰、正确。导线颜色、截面、布置方式符合标准及工艺要求；辅助回路电气间隙符合标准规定要求。 电气间隙20 mm 爬电距离23 mm 合格 接线正确性 a. 装置一二次配线与图纸一致 b. 装置二次配线线号清晰，接线正确。 合格 2. 机械/电气操作试验 机械操作试验 a. 刀开关断路器手动进行合分5 次操作应无异常现象。 b. 刀开关三相同期性≤2mm。 c. 插入式、抽屉式器件应锁定正确可靠，推入抽出轻松，联锁机械应可靠。 合格 电气操作试验 a. 按装置的电气原理图要求，进行模拟动作试验应符合设计要求。 b. 按元件说明书要求，操作特性应满足要求。 合格 3. 绝缘性能试验 试 验 部 位 额定电压 试验电压 技术要求 检验结果 主电路带电部件与地〔柜架〕主电相间，与主电路直接连接的辅助电路与地之间 Ui≤60V 1000V 在试验过程中应无击穿或闪络现象。 合格 60V
