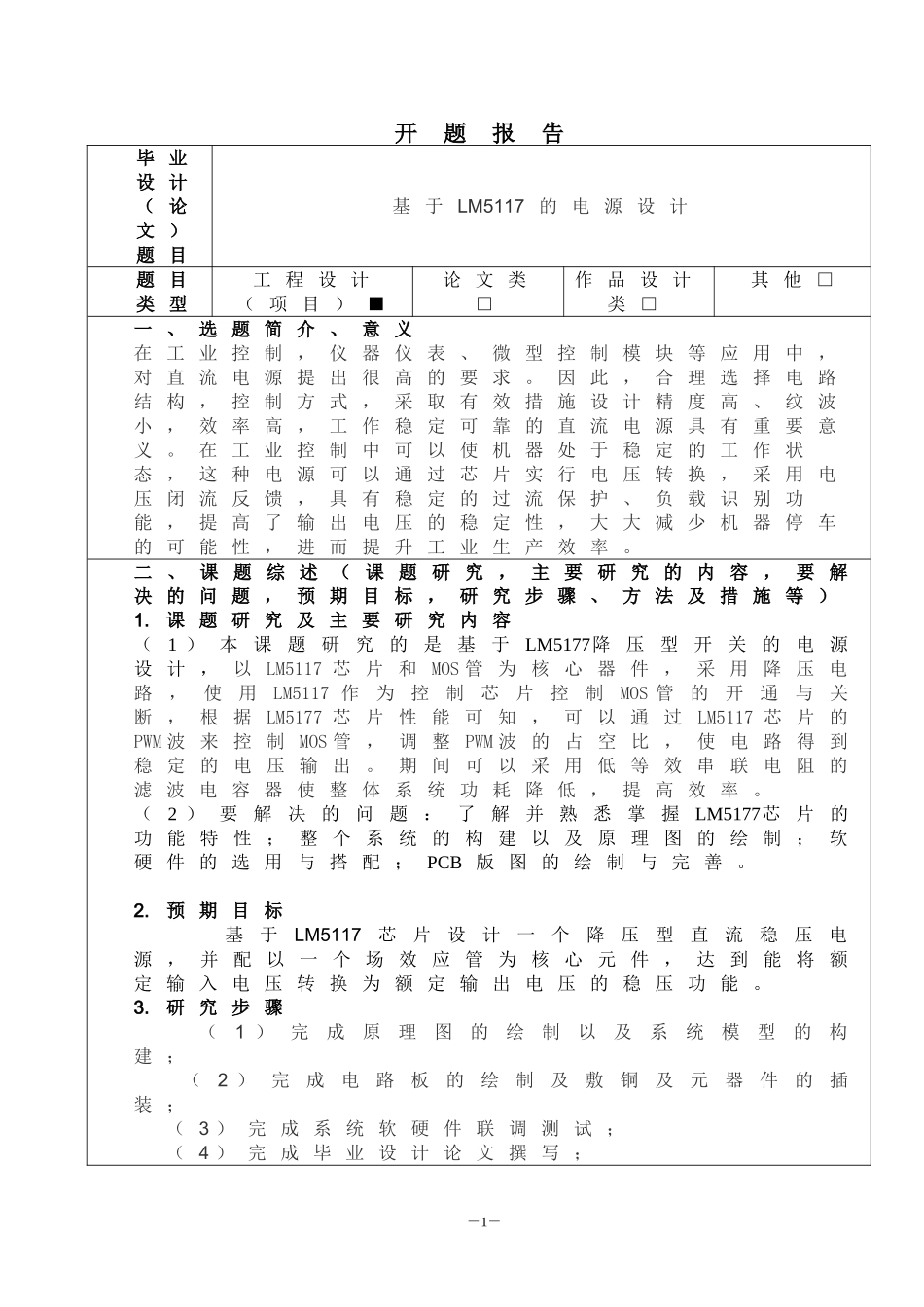

开 题 报 告毕 业设 计（ 论文 ）题 目基 于 LM5117 的 电 源 设 计题 目类 型工 程 设 计（ 项 目 ） ■论 文 类□作 品 设 计类 □其 他 □一 、 选 题 简 介 、 意 义在 工 业 控 制 ， 仪 器 仪 表 、 微 型 控 制 模 块 等 应 用 中 ，对 直 流 电 源 提 出 很 高 的 要 求 。 因 此 ， 合 理 选 择 电 路结 构 ， 控 制 方 式 ， 采 取 有 效 措 施 设 计 精 度 高 、 纹 波小 ， 效 率 高 ， 工 作 稳 定 可 靠 的 直 流 电 源 具 有 重 要 意义 。 在 工 业 控 制 中 可 以 使 机 器 处 于 稳 定 的 工 作 状态 ， 这 种 电 源 可 以 通 过 芯 片 实 行 电 压 转 换 ， 采 用 电压 闭 流 反 馈 ， 具 有 稳 定 的 过 流 保 护 、 负 载 识 别 功能 ， 提 高 了 输 出 电 压 的 稳 定 性 ， 大 大 减 少 机 器 停 车的 可 能 性 ， 进 而 提 升 工 业 生 产 效 率 。二 、 课 题 综 述 （ 课 题 研 究 ， 主 要 研 究 的 内 容 ， 要 解决 的 问 题 ， 预 期 目 标 ， 研 究 步 骤 、 方 法 及 措 施 等 ）1. 课 题 研 究 及 主 要 研 究 内 容（1 ）本课题研究的是基于LM5177降压型开关的电源设 计 ， 以 LM5117 芯 片 和 MOS 管 为 核 心 器 件 ， 采 用 降 压 电路，使用LM5117 作为控制芯片控制MOS 管的开通与关断 ， 根 据 LM5177 芯 片 性 能 可 知 ， 可 以 通 过LM5117 芯 片 的PWM 波 来 控 制 MOS 管 ， 调 整 PWM 波 的 占 空 比 ， 使 电 路 得 到稳 定 的 电 压 输 出 。 期 间 可 以 采 用 低 等 效 串 联 电 阻 的滤 波 电 容 器 使 整 体 系 统 功 耗 降 低 ， 提 高 效 率 。（2 ）要解决的问题：了解并熟悉掌握LM5177芯片的功 能 特 性 ； 整 个 系 统 的 构 建 以 及 原 理 图 的 绘 制 ； 软硬 件 的 选 用 与 搭 配 ； PCB 版 图 的 绘 制 与 完 善 。2. 预 期 目 标 基于LM5117芯片设计一个降压型直流稳压电源 ， 并 配 以 一 个 场 效 应 管 为 核 ...
