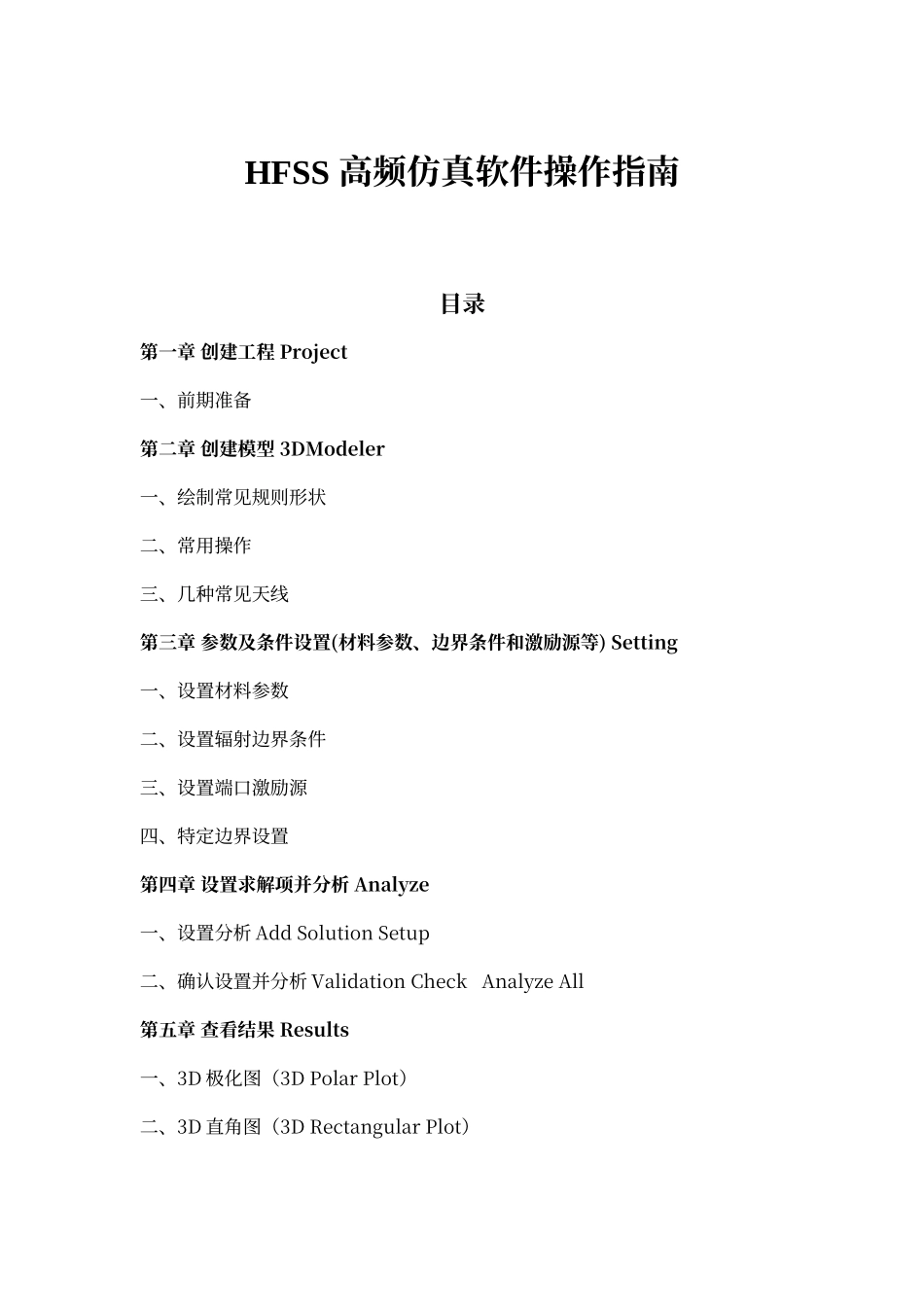

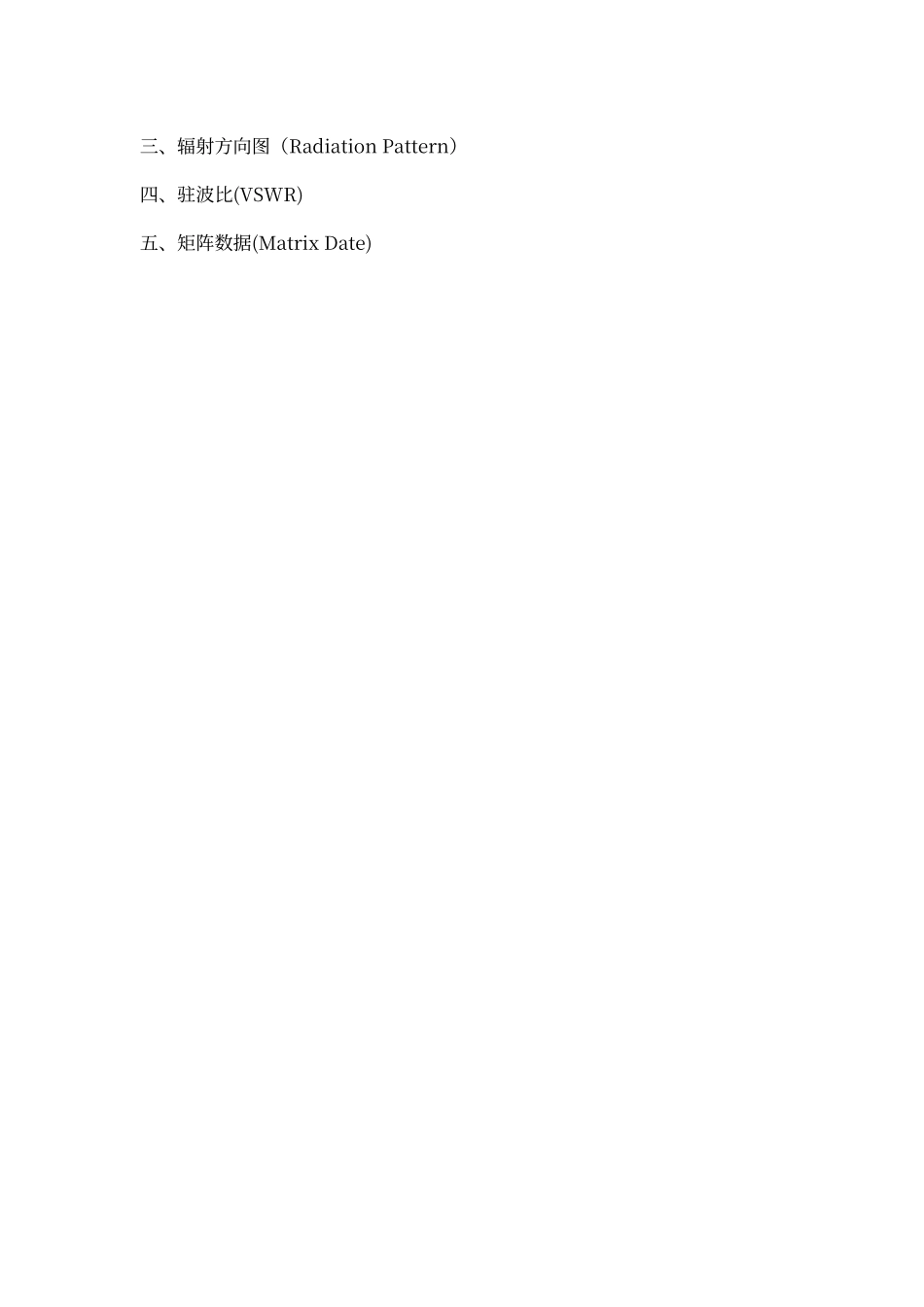

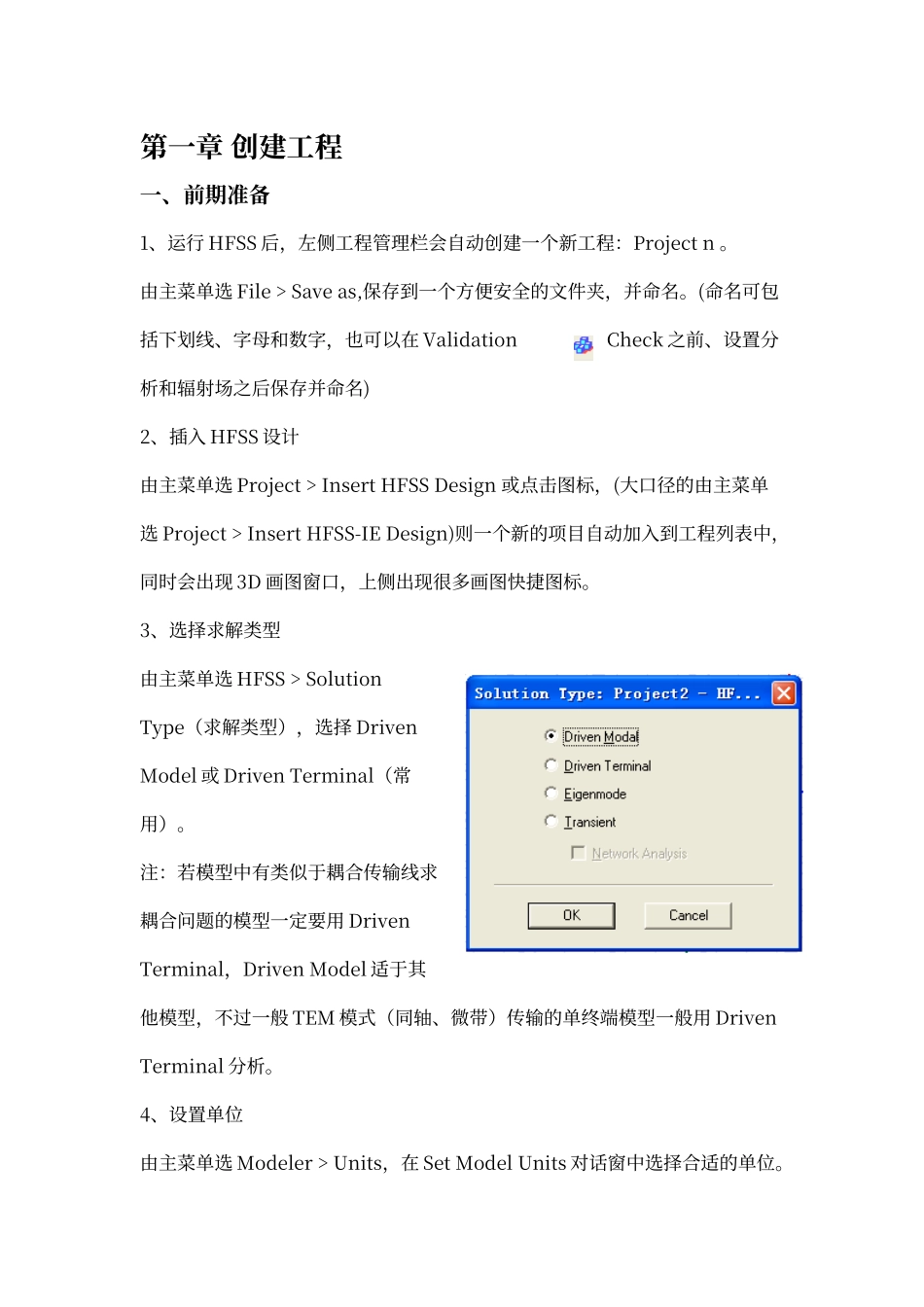

HFSS 高频仿真软件操作指南目录第一章 创建工程 Project一、前期准备第二章 创建模型 3DModeler一、绘制常见规则形状二、常用操作三、几种常见天线第三章 参数及条件设置(材料参数、边界条件和激励源等) Setting一、设置材料参数二、设置辐射边界条件三、设置端口激励源四、特定边界设置第四章 设置求解项并分析 Analyze一、设置分析 Add Solution Setup二、确认设置并分析 Validation Check Analyze All第五章 查看结果 Results一、3D 极化图（3D Polar Plot）二、3D 直角图（3D Rectangular Plot）三、辐射方向图（Radiation Pattern）四、驻波比(VSWR)五、矩阵数据(Matrix Date)第一章 创建工程一、前期准备1、运行 HFSS 后，左侧工程管理栏会自动创建一个新工程：Project n 。由主菜单选 File > Save as,保存到一个方便安全的文件夹，并命名。(命名可包括下划线、字母和数字，也可以在 Validation Check 之前、设置分析和辐射场之后保存并命名)2、插入 HFSS 设计由主菜单选 Project > Insert HFSS Design 或点击图标，(大口径的由主菜单选 Project > Insert HFSS-IE Design)则一个新的项目自动加入到工程列表中，同时会出现 3D 画图窗口，上侧出现很多画图快捷图标。3、选择求解类型由主菜单选 HFSS > Solution Type（求解类型），选择 Driven Model 或 Driven Terminal（常用）。 注：若模型中有类似于耦合传输线求耦合问题的模型一定要用 Driven Terminal，Driven Model 适于其他模型，不过一般 TEM 模式（同轴、微带）传输的单终端模型一般用 Driven Terminal 分析。4、设置单位由主菜单选 Modeler > Units，在 Set Model Units 对话窗中选择合适的单位。第二章 创建模型一、绘制常见规则形状由主菜单选 Draw > Rectangle (or Ellipse，Circle，Box and so on)，表示绘制长方体(或长方形、椭圆和圆等等)，或者在上侧快捷图标选择，按 Tab 键切换到参数设置区(工作区的右下角)。坐标输入窗口位于界面右下角，如图。注：a. 数据输入未完成时，不要在 3D 绘图区点击鼠标 b. 若想取消所选画图操作，按下 esc 键即可 c. 输基坐标时， z 值是有效的，相当于原点坐标的高度坐标值 Rectangle(长方形)：首先输入基坐标(x，y，z)，数据输入时用 Tab 键左右切换，全部设好后按下Enter 键确认；再输入长方形的两边长度(dx，dy，dz)，dz 均...
