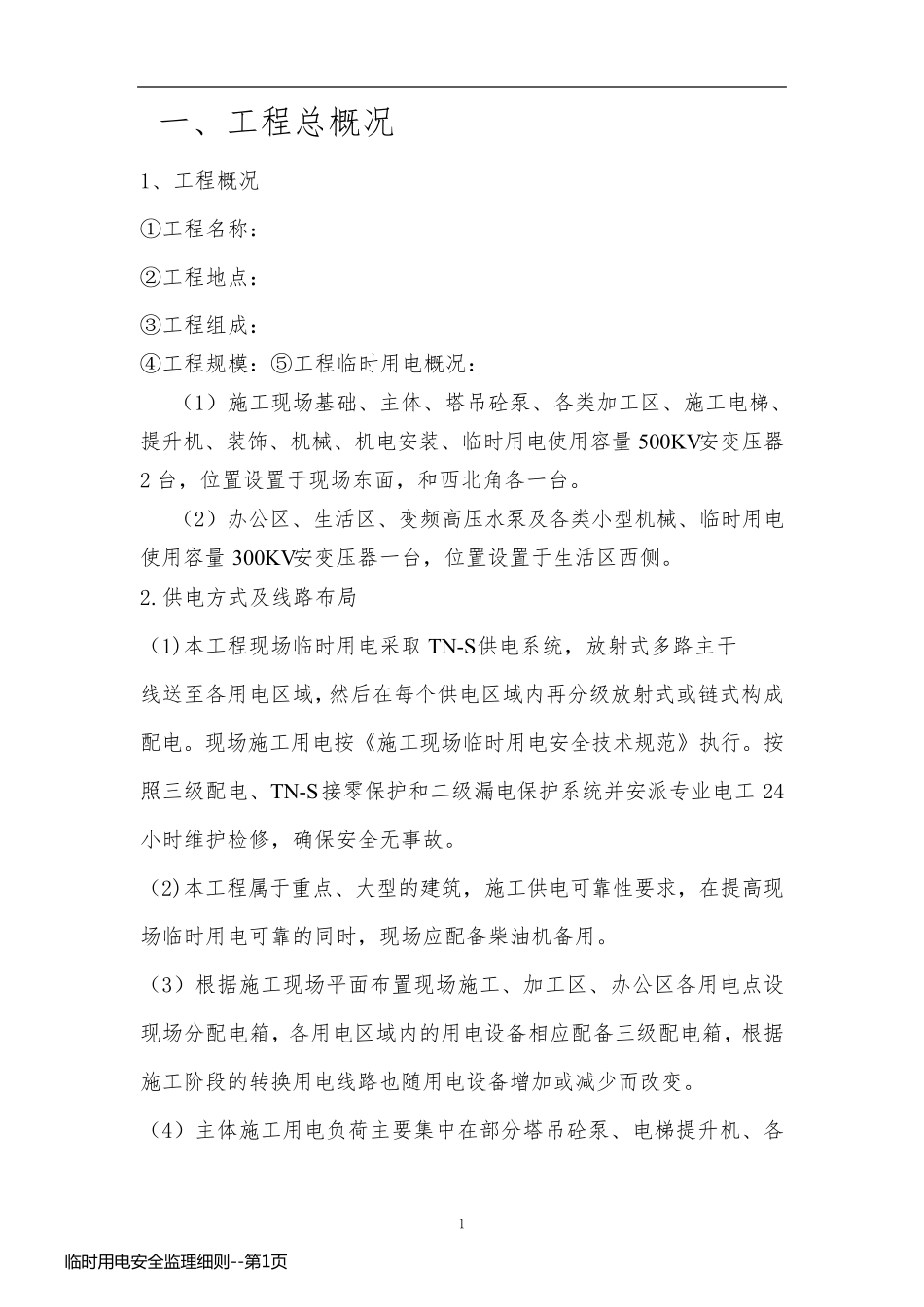

1 一、工程总概况 1、工程概况 ①工程名称： ②工程地点： ③工程组成： ④工程规模：⑤工程临时用电概况： （1）施工现场基础、主体、塔吊砼泵、各类加工区、施工电梯、 提升机、装饰、机械、机电安装、临时用电使用容量500KV安变压器 2 台，位置设置于现场东面，和西北角各一台。 （2）办公区、生活区、变频高压水泵及各类小型机械、临时用电 使用容量300KV安变压器一台，位置设置于生活区西侧。 2.供电方式及线路布局 （1)本工程现场临时用电采取TN-S供电系统，放射式多路主干 线送至各用电区域，然后在每个供电区域内再分级放射式或链式构成配电。现场施工用电按《施工现场临时用电安全技术规范》执行。按照三级配电、TN-S接零保护和二级漏电保护系统并安派专业电工24小时维护检修，确保安全无事故。 （2)本工程属于重点、大型的建筑，施工供电可靠性要求，在提高现场临时用电可靠的同时，现场应配备柴油机备用。 （3）根据施工现场平面布置现场施工、加工区、办公区各用电点设现场分配电箱，各用电区域内的用电设备相 应配备三级配电箱，根据施工阶 段 的转 换 用电线路也 随 用电设备增 加或减 少 而 改 变。 （4）主体施工用电负 荷 主要集 中 在部 分塔吊砼泵、电梯提升机、各临 时 用 电 安 全 监 理 细 则 --第 1页临 时 用 电 安 全 监 理 细 则 --第 1页 2 类加工区、外墙吊篮、钢结构、各安装专业及装饰机械供电，每个区域的二级配电箱引至三级配电箱，有三级配电箱至各用电点确保整个施工工程的用电需要。 （5）根据阶段不同性，用电设备和负荷也不相同。 （6）为满足施工需要，于施工现场设置7 个一级配电箱、17 个二级配电箱。 （7）开关箱实行“一机一闸一漏一箱”制； 3.配电线路敷设 (1)工程现场面积大，为确保安全由现场电源引致施工现场、生活区、办公区供电配电箱的线路采用钢管埋地敷设，防止因机械等情况造成的损伤，电缆线路埋地敷设时埋地深度 0.7 米，用石粉做回填土回填，电缆在穿越建筑物、构筑物、道路易受机械损伤的场所引出地面（从两米高度至地下0.2 米处）加设防护套管，随建筑物逐步增高，沿管道井敷设一条5 芯电缆，以被各层用电，地下室施工用电要特别注意应安全第一，所有电缆电线都悬空或沿墙敷设。 (2)地面层各用电区域内按 其 用电设备相应配置三级配电箱或设备开关箱， 此 部 分 线路连 接 以及三级配电箱、开关箱至用...
