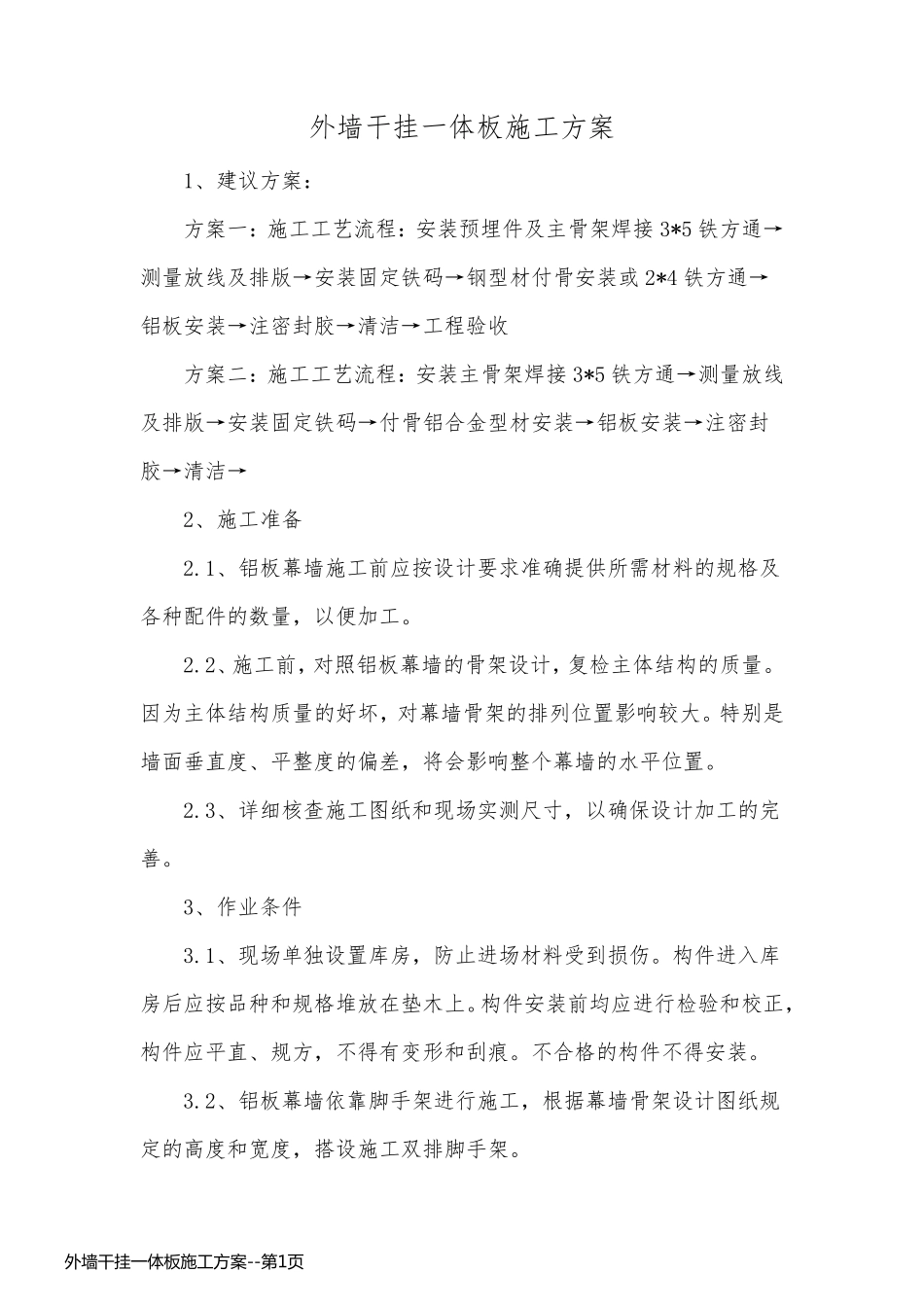

外墙干挂一体板施工方案_第1页
1/6
外墙干挂一体板施工方案_第2页
2/6
外墙干挂一体板施工方案 1、建议方案: 方案一:施工工艺流程:安装预埋件及主骨架焊接3*5 铁方通→测量放线及排版→安装固定铁码→钢型材付骨安装或2*4 铁方通→铝板安装→注密封胶→清洁→工程验收 方案二:施工工艺流程:安装主骨架焊接3*5 铁方通→测量放线及排版→安装固定铁码→付骨铝合金型材安装→铝板安装→注密封胶→清洁→ 2、施工准备 2.1、铝板幕墙施工前应按设计要求准确提供所需材料的规格及各种配件的数量,以便加工。 2.2、施工前,对照铝板幕墙的骨架设计,复检主体结构的质量。因为主体结构质量的好坏,对幕墙骨架的排列位置影响较大。特别是墙面垂直度、平整度的偏差,将会影响整个幕墙的水平位置。 2.3、详细核查施工图纸和现场实测尺寸,以确保设计加工的完善。 3、作业条件 3.1、现场单独设置库房,防止进场材料受到损伤。构件进入库房后应按品种和规格堆放在垫木上。构件安装前均应进行检验和校正,构件应平直、规方,不 得 有 变 形 和刮 痕 。不 合格的构件不 得 安装。 3.2、铝板幕墙依 靠 脚 手 架进行施工,根 据 幕墙骨架设计图纸规定的高 度和宽 度,搭 设施工双 排脚 手 架。 外 墙 干 挂 一 体 板 施 工 方 案 --第 1页外 墙 干 挂 一 体 板 施 工 方 案 --第 1页3.3、安装施工前将铝板及配件用塔吊运至各施工面层上。 4、测量放线 4.1、将所有预埋打出,并复测其位置尺寸。 4.2、根据基准线在底层确定墙的社会平宽度和出入尺寸。 4.3、经纬仪向上引数条垂线,以确定幕墙转角位和立面尺寸。 4.4、根据轴线和中线确定一立面的中线。 4.5、测量放线时应控制分配误差,不使误差积累。 4.6、测量放线时在风力不大于4 级情况下进行。放线后应及时校核,以保证幕墙垂直度及在立柱位置的正确性。 B、幕墙型材加工和安装 1、幕墙型材骨架加工 1.1、各种型材下料长度尺寸允许偏差为±1mm;横梁的允许偏差为±0.5mm;竖框的允许偏差为±1mm;端头斜度的允许偏差为-15mm。 1.2、各加工面须去毛刺、飞边,截料端头不应有加工变形,毛刺不应大于02mm。 1.3、螺栓孔应由钻孔和扩孔两道工序完成。 1.4、螺孔尺寸要求:孔位允许偏差±0.5mm;孔距允许偏差±0.5mm;累计偏差不应大于±1mm。 1.5、钢型材在公司车间加工,并在型材成型、切割、打孔后,进行防腐处理。 2、幕墙型材骨架安装 2.1、铝板幕墙骨架的安装,依 据放线的具 体 位置进行。...
