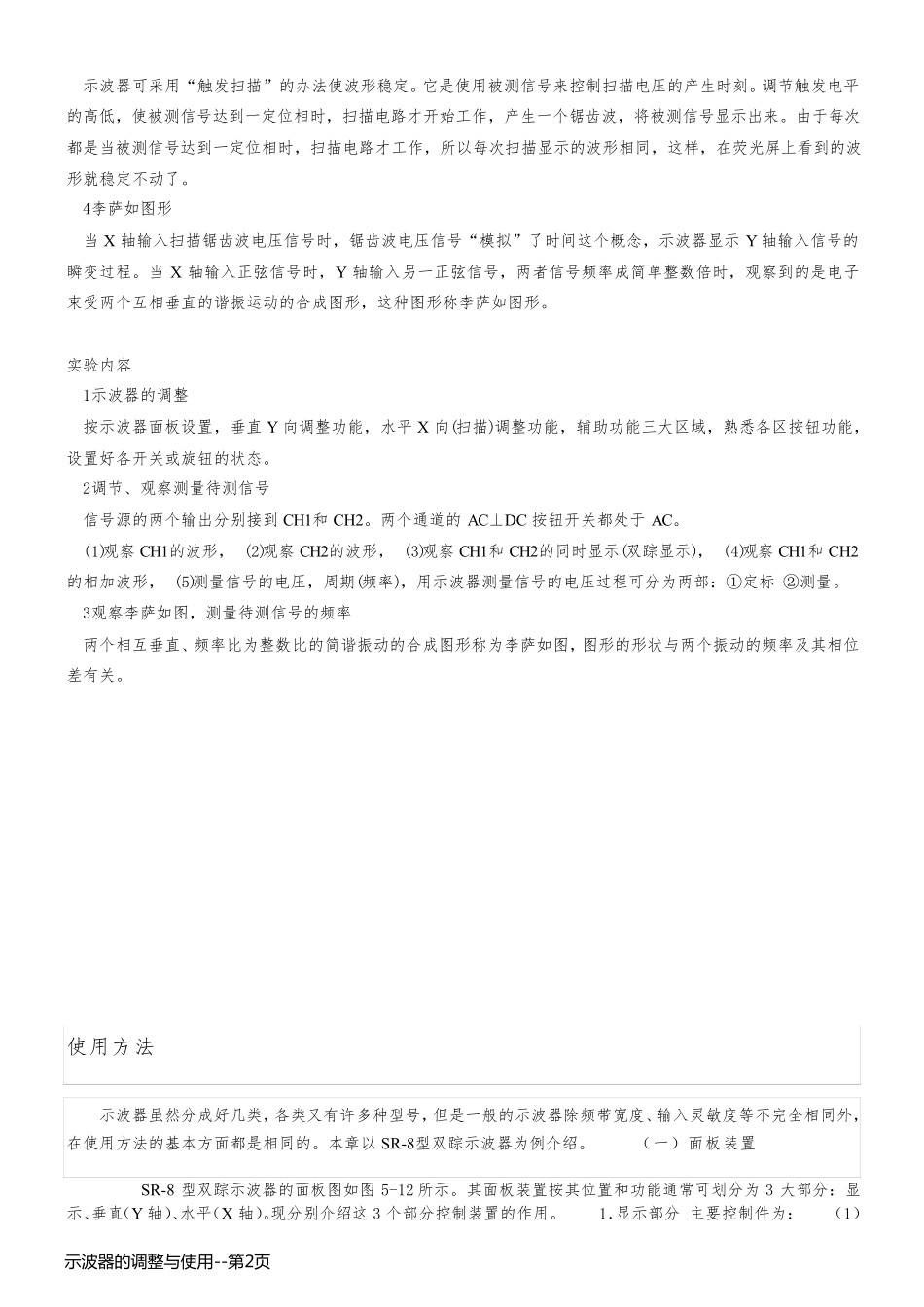

示波器的调整与使用 示波器利用电场对电子运动轨迹的影响来反映电压的瞬变过程。由于电子惯性小，荷质比大，因此示波器具有较宽的频率响应，可用以观察变化极快的电压瞬变过程。用它可以直接测定电信号的电压、相位、周期和频率等参数。 实验目的 (1)了解示波器的工作原理 (2)掌握示波器的基本调整方法和工作模式。 (3)掌握用示波器观测信号的方法。 实验仪器 双踪示波器1台，函数信号发生器1台及同轴电缆。 示波器原理 示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。二维图像在数学上要两个坐标 Y 和 X 来描述。示波器上的二维图像要两个电场即 Y 电场(Y 偏转)和 X 电场(X 偏转)共同影响电子轨迹来形成。 对于一个电压信号V=F(t)的二维函数，需要两个坐标即 V 和 t 来描述。数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y 偏转上形成 Y 电场，影响电子Y 向上的运动轨迹或位移。这就反映出V 值。(如果V=F(t)是非常缓慢地变化，Y 向上电子的运动轨迹如何?)。但是这没有描绘出V=F(t)的二维图形，t 没有表达出来，如何表达t 呢？时间是不能“加在”X 偏转上的，只能把时间概念“转到”电压概念上才行。若V=Kt 线性关系成立，就把时间“转到”电压了，但随t 的增加电压会很大，同时会超出显示屏幕，不可实现。最后选择锯齿波来兼顾而实现。当把 V=Kt“加在”X 偏转上形成 X 电场，与Y 电场共同影响电子轨迹(正交迭加)来描述V=F(t)。 V=F(t)和 V=Kt 实际上是两个完全不相干电压信号，它们的时间t 也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。 总之，围绕二维图形的建立，示波器面板设置了垂直Y 向调整功能，水平X 向(扫描)调整功能，辅助功能触发同步系统三大区域。按三大功能区域熟悉各按钮功能，就显得简单易懂易记。 1示波器的结构 示波器它由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统组成。 2示波器显示波形的原理 X 偏转板的作用是使光点水平运行，而Y 偏转板的作用是使光点垂直运动。因此在 X 偏转板上不加电压，而只有一个正弦信号加到Y 偏转板上时，在屏幕上我们只能看到一条竖直的亮线，当信号的频率足够小时，我们就能清晰地看到光点的运动过程——正弦振动。 当X 偏转板上的扫描信号完成 m 个周期时，Y 偏转板上的正弦信号也刚好完成 n 个周期，那么接下去屏幕上...
