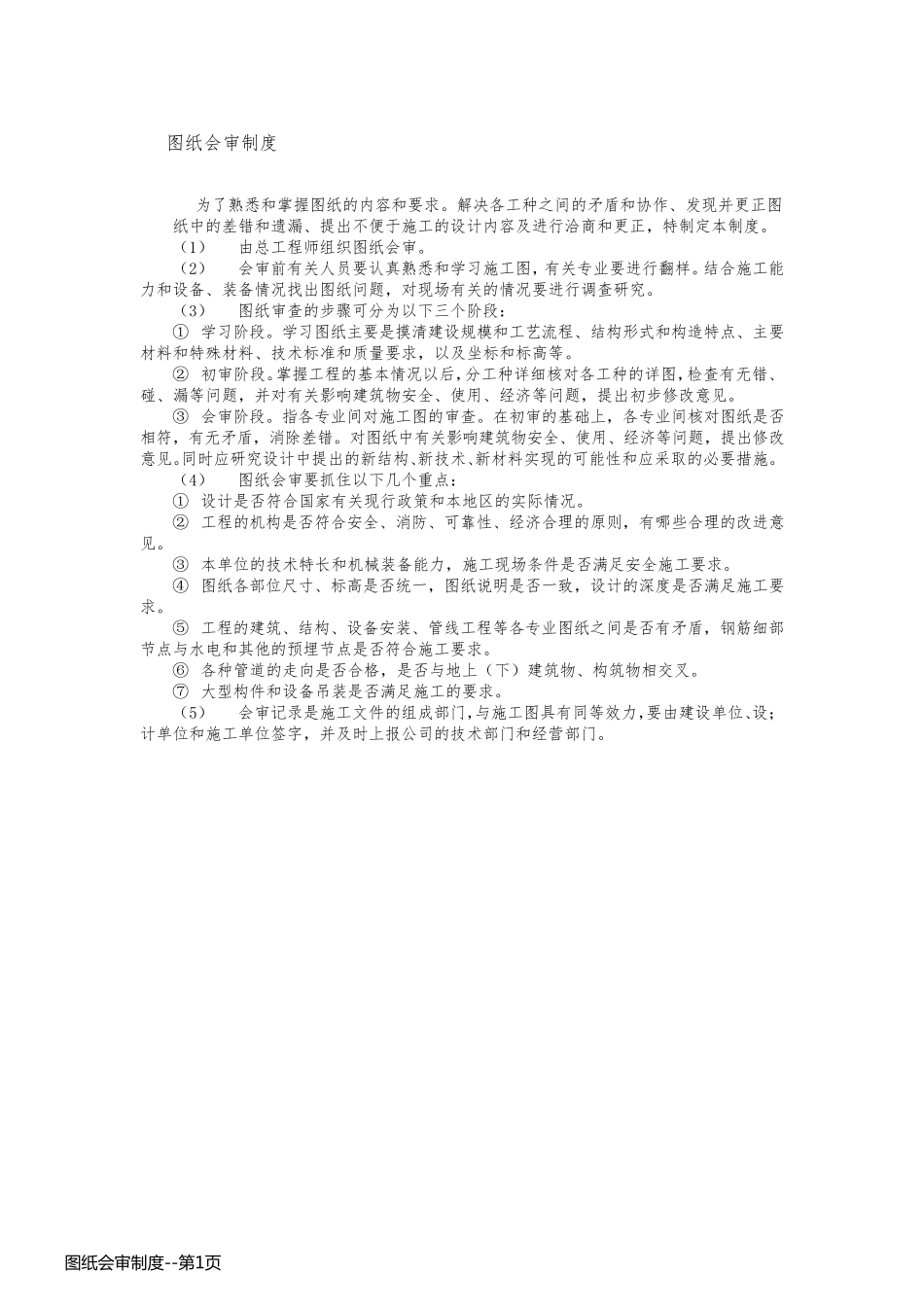

图纸会审制度 为了熟悉和掌握图纸的内容和要求。解决各工种之间的矛盾和协作、发现并更正图纸中的差错和遗漏、提出不便于施工的设计内容及进行洽商和更正，特制定本制度。 （1） 由总工程师组织图纸会审。 （2） 会审前有关人员要认真熟悉和学习施工图，有关专业要进行翻样。结合施工能力和设备、装备情况找出图纸问题，对现场有关的情况要进行调查研究。 （3） 图纸审查的步骤可分为以下三个阶段： ① 学习阶段。学习图纸主要是摸清建设规模和工艺流程、结构形式和构造特点、主要材料和特殊材料、技术标准和质量要求，以及坐标和标高等。 ② 初审阶段。掌握工程的基本情况以后，分工种详细核对各工种的详图，检查有无错、碰、漏等问题，并对有关影响建筑物安全、使用、经济等问题，提出初步修改意见。 ③ 会审阶段。指各专业间对施工图的审查。在初审的基础上，各专业间核对图纸是否相符，有无矛盾，消除差错。对图纸中有关影响建筑物安全、使用、经济等问题，提出修改意见。同时应研究设计中提出的新结构、新技术、新材料实现的可能性和应采取的必要措施。 （4） 图纸会审要抓住以下几个重点： ① 设计是否符合国家有关现行政策和本地区的实际情况。 ② 工程的机构是否符合安全、消防、可靠性、经济合理的原则，有哪些合理的改进意见。 ③ 本单位的技术特长和机械装备能力，施工现场条件是否满足安全施工要求。 ④ 图纸各部位尺寸、标高是否统一，图纸说明是否一致，设计的深度是否满足施工要求。 ⑤ 工程的建筑、结构、设备安装、管线工程等各专业图纸之间是否有矛盾，钢筋细部节点与水电和其他的预埋节点是否符合施工要求。 ⑥ 各种管道的走向是否合格，是否与地上（下）建筑物、构筑物相交叉。 ⑦ 大型构件和设备吊装是否满足施工的要求。 （5） 会审记录是施工文件的组成部门，与施工图具有同等效力，要由建设单位、设；计单位和施工单位签字，并及时上报公司的技术部门和经营部门。 图 纸 会 审 制 度 --第 1页图 纸 会 审 制 度 --第 1页 附表： 图纸审查记录 附表4-1 图纸审查记录 编号 提出单位 提出人 提 出 问 题 内 容 注：由参加会审单位审查、整理、汇总设计图纸审查中的问题，向有关单位各报一份。 图 纸 会 审 制 度 --第 2页图 纸 会 审 制 度 --第 2页二、图纸会审管理工作细则 1、 目的 （1） 通过图纸会审，使设计图纸100% 符合有关规范要...
