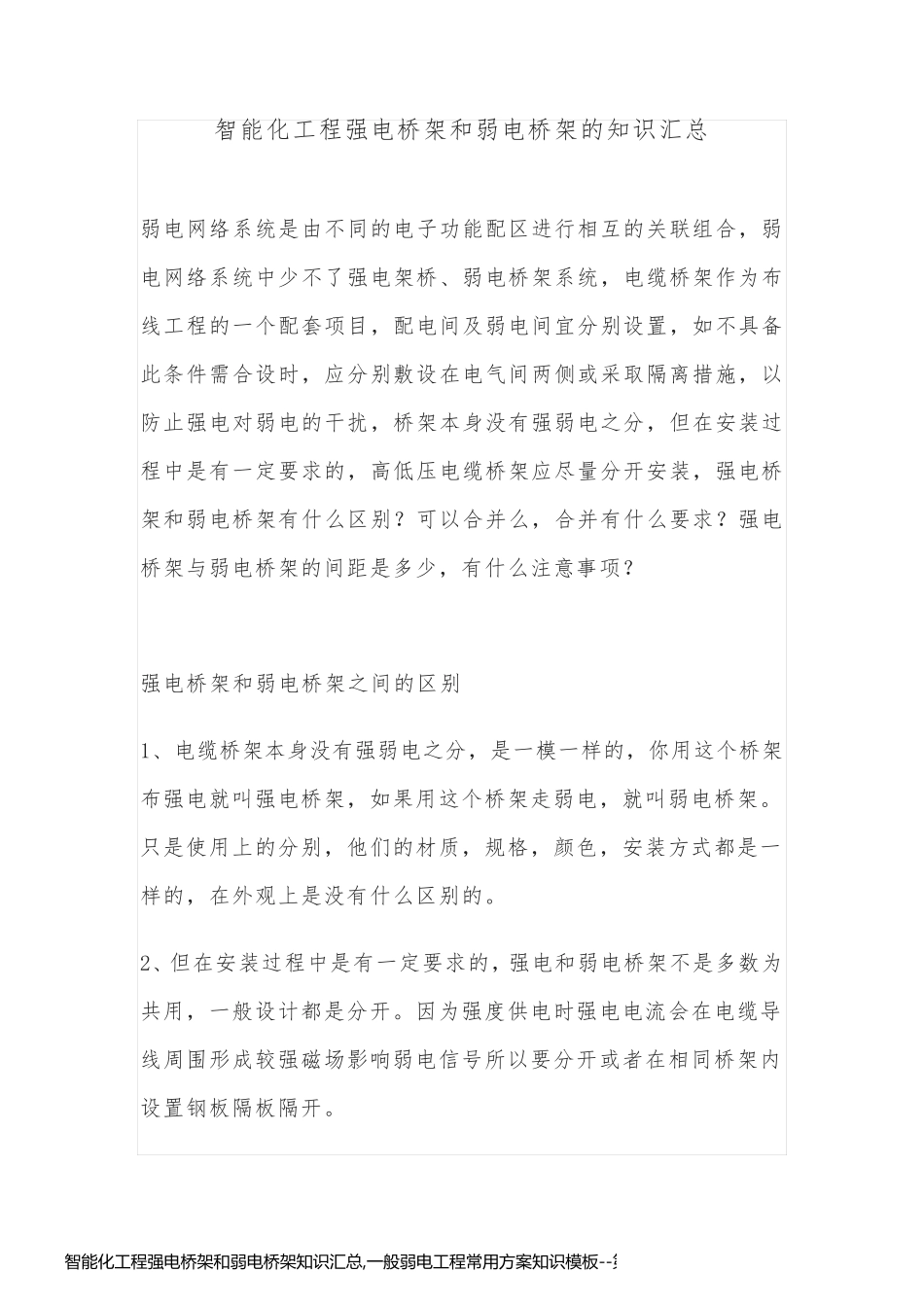

智能化工程强电桥架和弱电桥架的知识汇总 弱电网络系统是由不同的电子功能配区进行相互的关联组合，弱电网络系统中少不了强电架桥、弱电桥架系统，电缆桥架作为布线工程的一个配套项目，配电间及弱电间宜分别设置，如不具备此条件需合设时，应分别敷设在电气间两侧或采取隔离措施，以防止强电对弱电的干扰，桥架本身没有强弱电之分，但在安装过程中是有一定要求的，高低压电缆桥架应尽量分开安装，强电桥架和弱电桥架有什么区别？可以合并么，合并有什么要求？强电桥架与弱电桥架的间距是多少，有什么注意事项？ 强电桥架和弱电桥架之间的区别 1、电缆桥架本身没有强弱电之分，是一模一样的，你用这个桥架布强电就叫强电桥架，如果用这个桥架走弱电，就叫弱电桥架。只是使用上的分别，他们的材质，规格，颜色，安装方式都是一样的，在外观上是没有什么区别的。 2、但在安装过程中是有一定要求的，强电和弱电桥架不是多数为共用，一般设计都是分开。因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号 所 以要分开或者 在相同桥架内设置钢 板 隔板 隔开。 智 能 化 工 程 强 电 桥 架 和 弱 电 桥 架 知 识 汇 总 ,一 般 弱 电 工 程 常 用 方 案 知 识 模 板 --第 1页智 能 化 工 程 强 电 桥 架 和 弱 电 桥 架 知 识 汇 总 ,一 般 弱 电 工 程 常 用 方 案 知 识 模 板 --第 1页3、通常，弱电桥架规格要比强电桥架规格小，从材质，外观上看是一样的。但严格来说，在安装使用桥架的时候，要把强弱电分开的，并不能放在一个桥架里。 4、电缆桥架是是用来走电缆的，电气里的电缆暗敷时（埋地或走楼板、墙里等）一般用镀锌钢管或塑料管做保护管，但明敷的时候，一般走桥架，比如，在厂房梁下三百左右吊装桥架，喷塑电缆桥架，在桥架上敷设电缆，这里的电缆不需要套保护管（镀锌钢管或塑料管）。 5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。 6、缆桥架且必须符合下列规定： 金属电缆桥架及其支吊架全长应不少于2 处与接地干线相连接，非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允 许 截面 应不小于4mm，此外，为 了 防 止 电化 学 腐 蚀 作 用，在铝...
