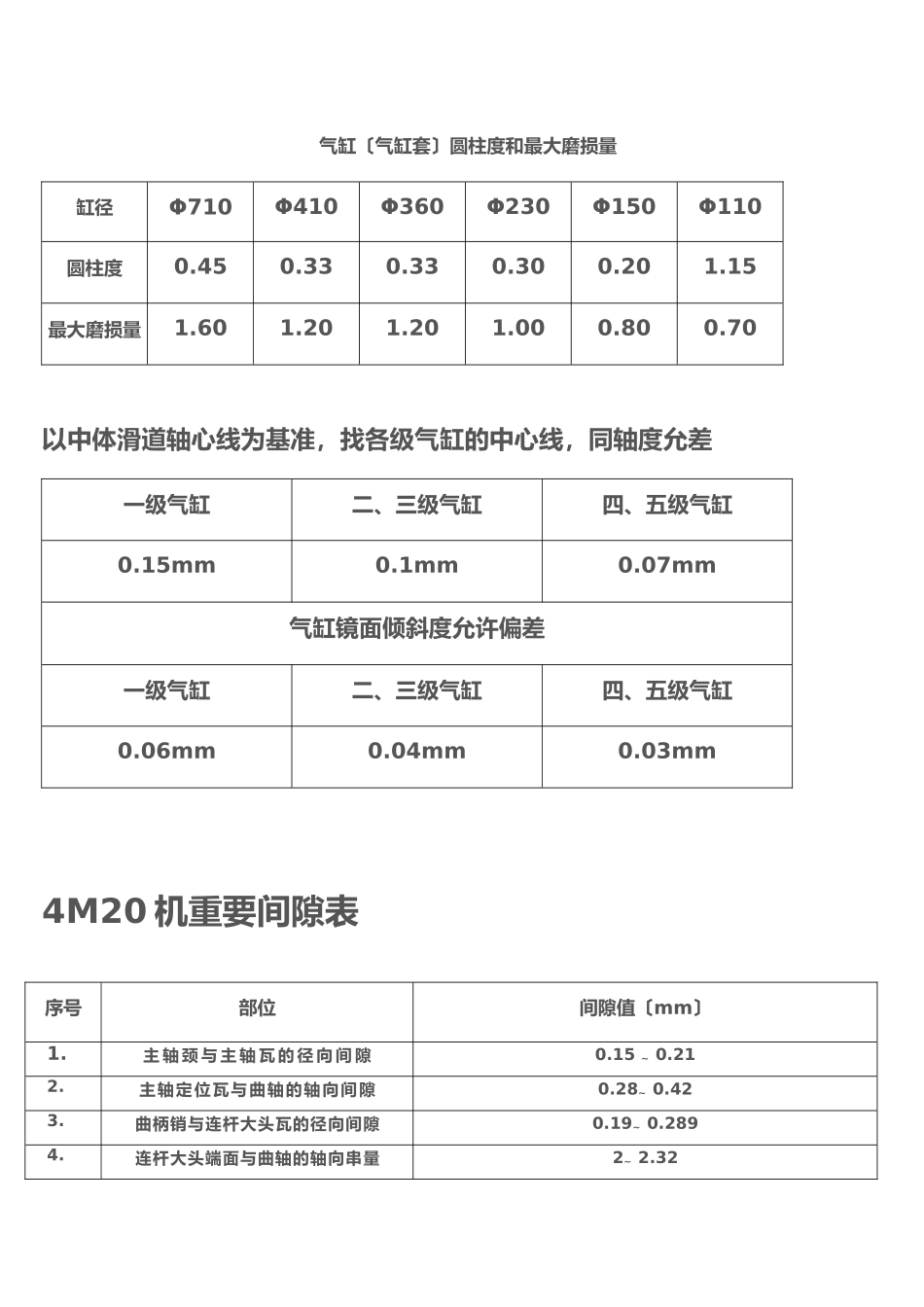

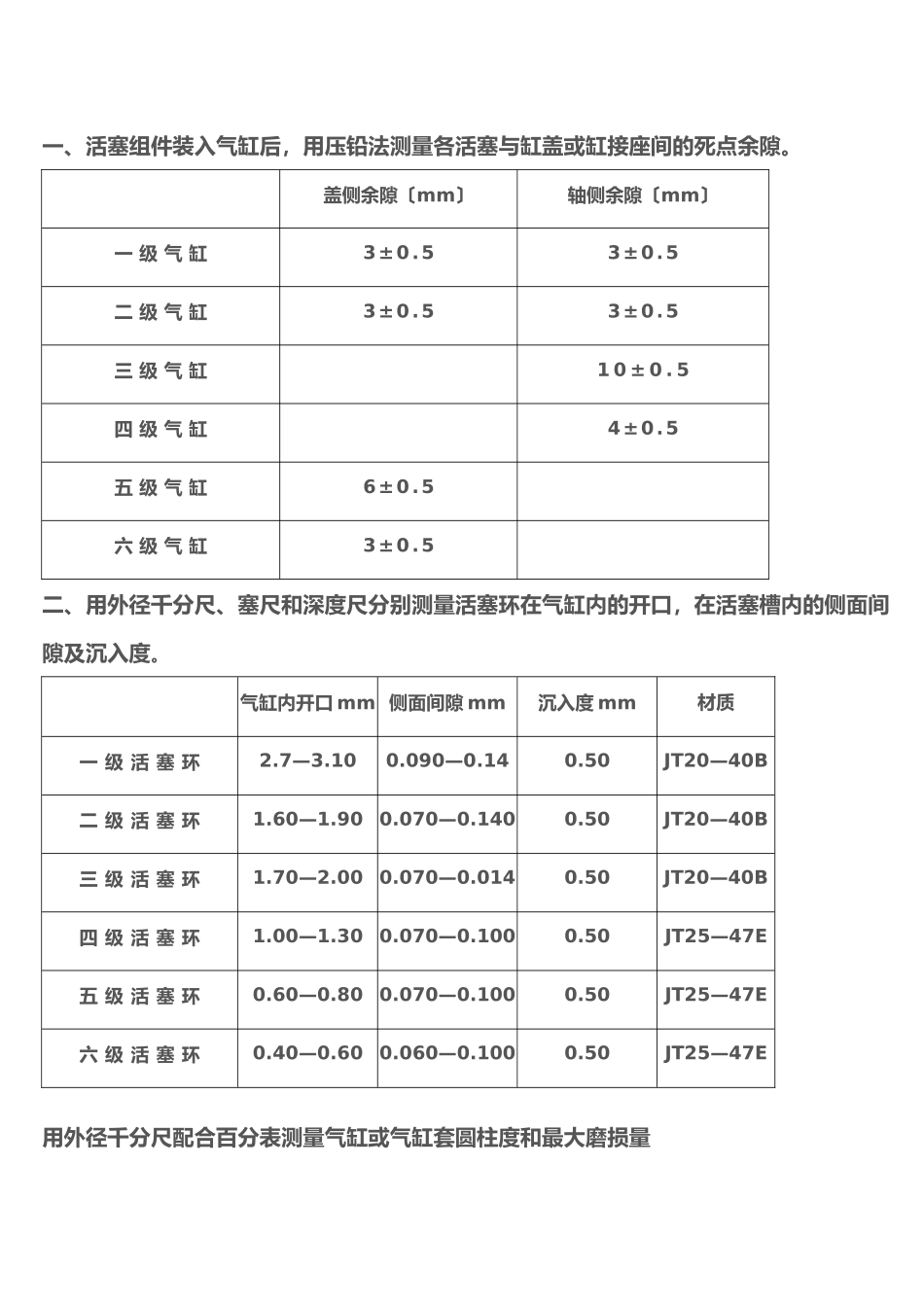

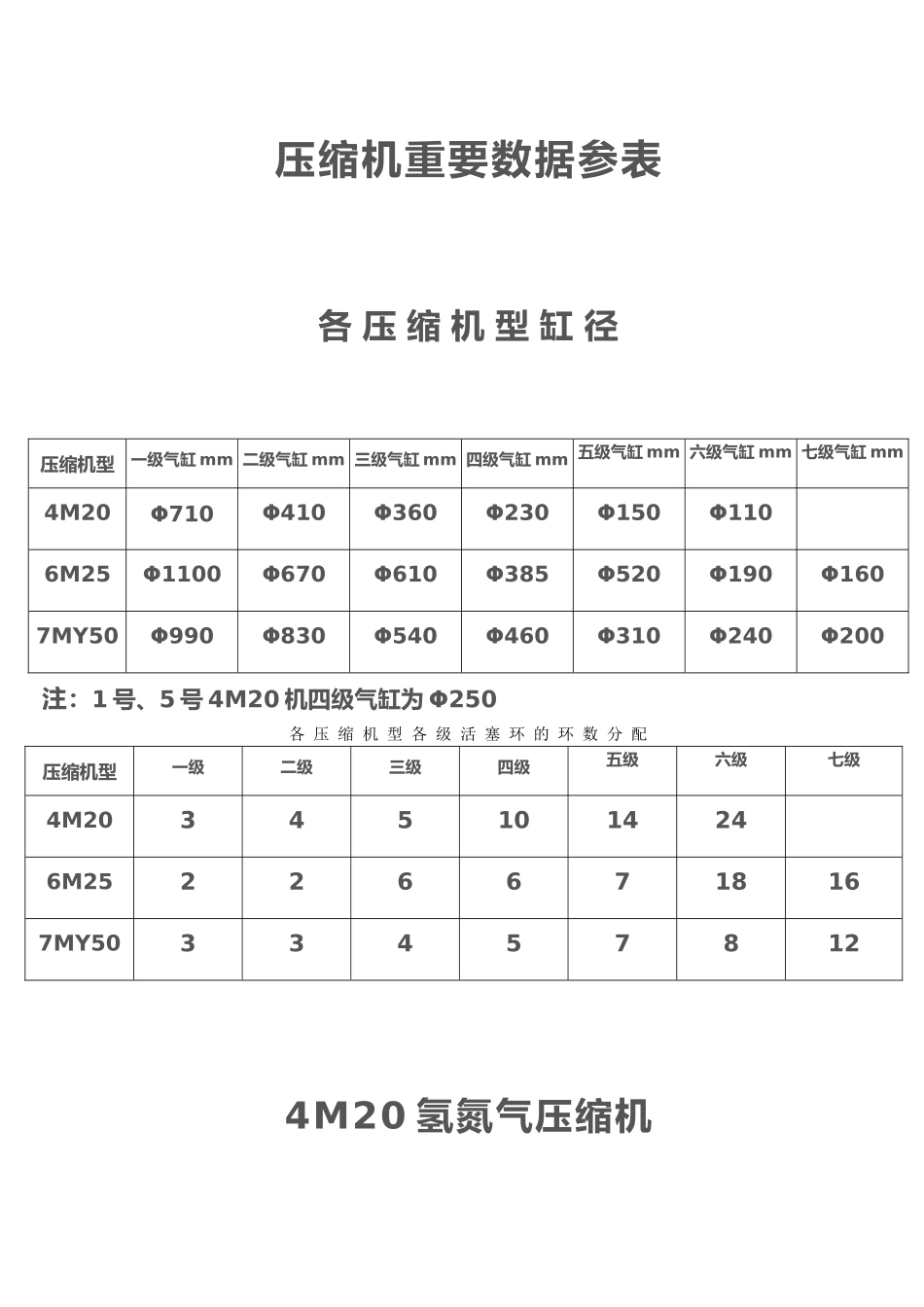

压缩机重要数据参表各 压 缩 机 型 缸 径压缩机型一级气缸 mm 二级气缸 mm 三级气缸 mm 四级气缸 mm 五级气缸 mm 六级气缸 mm 七级气缸 mm4M20Φ710Φ410Φ360Φ230Φ150Φ1106M25Φ1100Φ670Φ610Φ385Φ520Φ190Φ1607MY50Φ990Φ830Φ540Φ460Φ310Φ240Φ200注：1 号、5 号 4M20 机四级气缸为 Φ250各 压 缩 机 型 各 级 活 塞 环 的 环 数 分 配压缩机型一级二级三级四级五级六级七级4M203451014246M252266718167MY50334578124M20 氢氮气压缩机一、活塞组件装入气缸后，用压铅法测量各活塞与缸盖或缸接座间的死点余隙。盖侧余隙〔mm〕轴侧余隙〔mm〕一 级 气 缸3±0.53±0.5二 级 气 缸3±0.53±0.5三 级 气 缸1 0 ± 0 . 5四 级 气 缸4±0.5五 级 气 缸6±0.5六 级 气 缸3±0.5二、用外径千分尺、塞尺和深度尺分别测量活塞环在气缸内的开口，在活塞槽内的侧面间隙及沉入度。气缸内开口 mm 侧面间隙 mm沉入度 mm材质一 级 活 塞 环2.7—3.100.090—0.140.50JT20—40B二 级 活 塞 环1.60—1.900.070—0.1400.50JT20—40B三 级 活 塞 环1.70—2.000.070—0.0140.50JT20—40B四 级 活 塞 环1.00—1.300.070—0.1000.50JT25—47E五 级 活 塞 环0.60—0.800.070—0.1000.50JT25—47E六 级 活 塞 环0.40—0.600.060—0.1000.50JT25—47E用外径千分尺配合百分表测量气缸或气缸套圆柱度和最大磨损量气缸〔气缸套〕圆柱度和最大磨损量缸径Φ710Φ410Φ360Φ230Φ150Φ110圆柱度0.450.330.330.300.201.15最大磨损量1.601.201.201.000.800.70以中体滑道轴心线为基准，找各级气缸的中心线，同轴度允差一级气缸二、三级气缸四、五级气缸0.15mm0.1mm0.07mm气缸镜面倾斜度允许偏差一级气缸二、三级气缸四、五级气缸0.06mm0.04mm0.03mm4M20 机重要间隙表序号部位间隙值〔mm〕1.主 轴 颈 与 主 轴 瓦 的 径 向 间 隙0.15 ~ 0.212.主轴定位瓦与曲轴的轴向间隙0.28~ 0.423.曲柄销与连杆大头瓦的径向间隙0.19~ 0.2894.连杆大头端面与曲轴的轴向串量2~ 2.325.十字头销与连杆小头的径向间隙0.108~ 0.1786.连杆小头轴向串量8.5 ~ 11.57.十字头与滑道的径向间隙0.31~ 0.4728.一级活塞体与气缸的径向间隙2.50~ 2.819.二级活塞体与气缸的径向间隙2.50~ 2.7310.三级活塞体与气缸的径向间隙2 ~ 2.211.四级活塞体与气缸的径向间隙1.5 ~ 1.66812.五...
