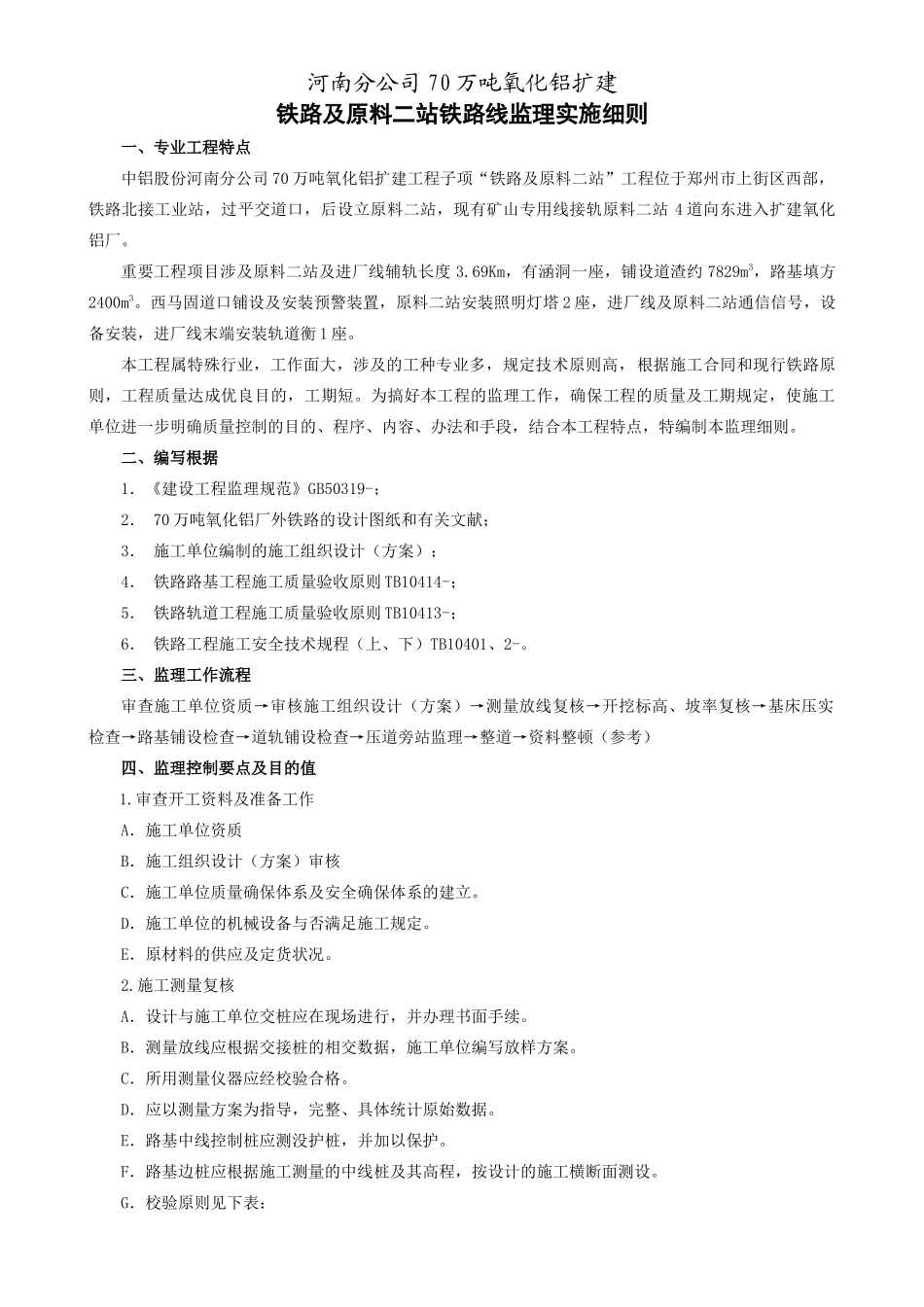

河南分公司 70 万吨氧化铝扩建铁路及原料二站铁路线监理实施细则一、专业工程特点中铝股份河南分公司 70 万吨氧化铝扩建工程子项“铁路及原料二站”工程位于郑州市上街区西部,铁路北接工业站,过平交道口,后设立原料二站,现有矿山专用线接轨原料二站 4 道向东进入扩建氧化铝厂。重要工程项目涉及原料二站及进厂线辅轨长度 3.69Km,有涵洞一座,铺设道渣约 7829m3,路基填方2400m3。西马固道口铺设及安装预警装置,原料二站安装照明灯塔 2 座,进厂线及原料二站通信信号,设备安装,进厂线末端安装轨道衡 1 座。本工程属特殊行业,工作面大,涉及的工种专业多,规定技术原则高,根据施工合同和现行铁路原则,工程质量达成优良目的,工期短。为搞好本工程的监理工作,确保工程的质量及工期规定,使施工单位进一步明确质量控制的目的、程序、内容、办法和手段,结合本工程特点,特编制本监理细则。二、编写根据1.《建设工程监理规范》GB50319-;2. 70 万吨氧化铝厂外铁路的设计图纸和有关文献;3. 施工单位编制的施工组织设计(方案);4. 铁路路基工程施工质量验收原则 TB10414-;5. 铁路轨道工程施工质量验收原则 TB10413-;6. 铁路工程施工安全技术规程(上、下)TB10401、2-。三、监理工作流程审查施工单位资质→审核施工组织设计(方案)→测量放线复核→开挖标高、坡率复核→基床压实检查→路基铺设检查→道轨铺设检查→压道旁站监理→整道→资料整顿(参考)四、监理控制要点及目的值1.审查开工资料及准备工作A.施工单位资质B.施工组织设计(方案)审核C.施工单位质量确保体系及安全确保体系的建立。D.施工单位的机械设备与否满足施工规定。E.原材料的供应及定货状况。2.施工测量复核A.设计与施工单位交桩应在现场进行,并办理书面手续。B.测量放线应根据交接桩的相交数据,施工单位编写放样方案。C.所用测量仪器应经校验合格。D.应以测量方案为指导,完整、具体统计原始数据。E.路基中线控制桩应测没护桩,并加以保护。F.路基边桩应根据施工测量的中线桩及其高程,按设计的施工横断面测设。G.校验原则见下表:路基中线测量的允许偏差序号项目允许偏差1直线方向闭合KC≤400m 时每 100m 允许 5㎜KC>400m 时每 100m 允许 20㎜2直线测距闭合1/3两线测距闭合50㎜4曲线测距闭合1/注:①方向闭合:直线按转点正倒镜点位横向差计,曲线按测线会合点的横向差计。②测距闭合:均按测距会合点的纵向差...
