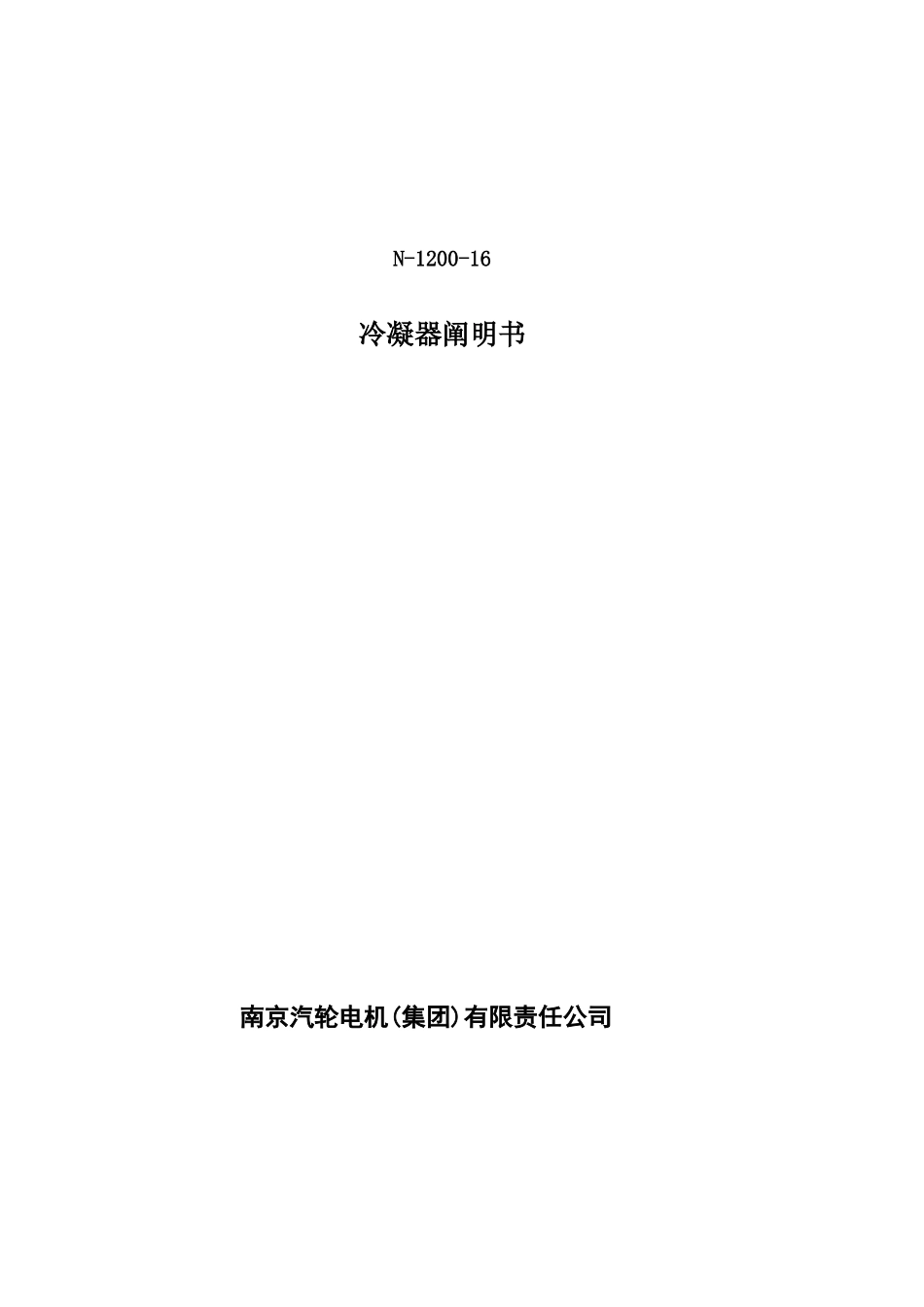

2025年凝汽器说明书_第1页
1/7

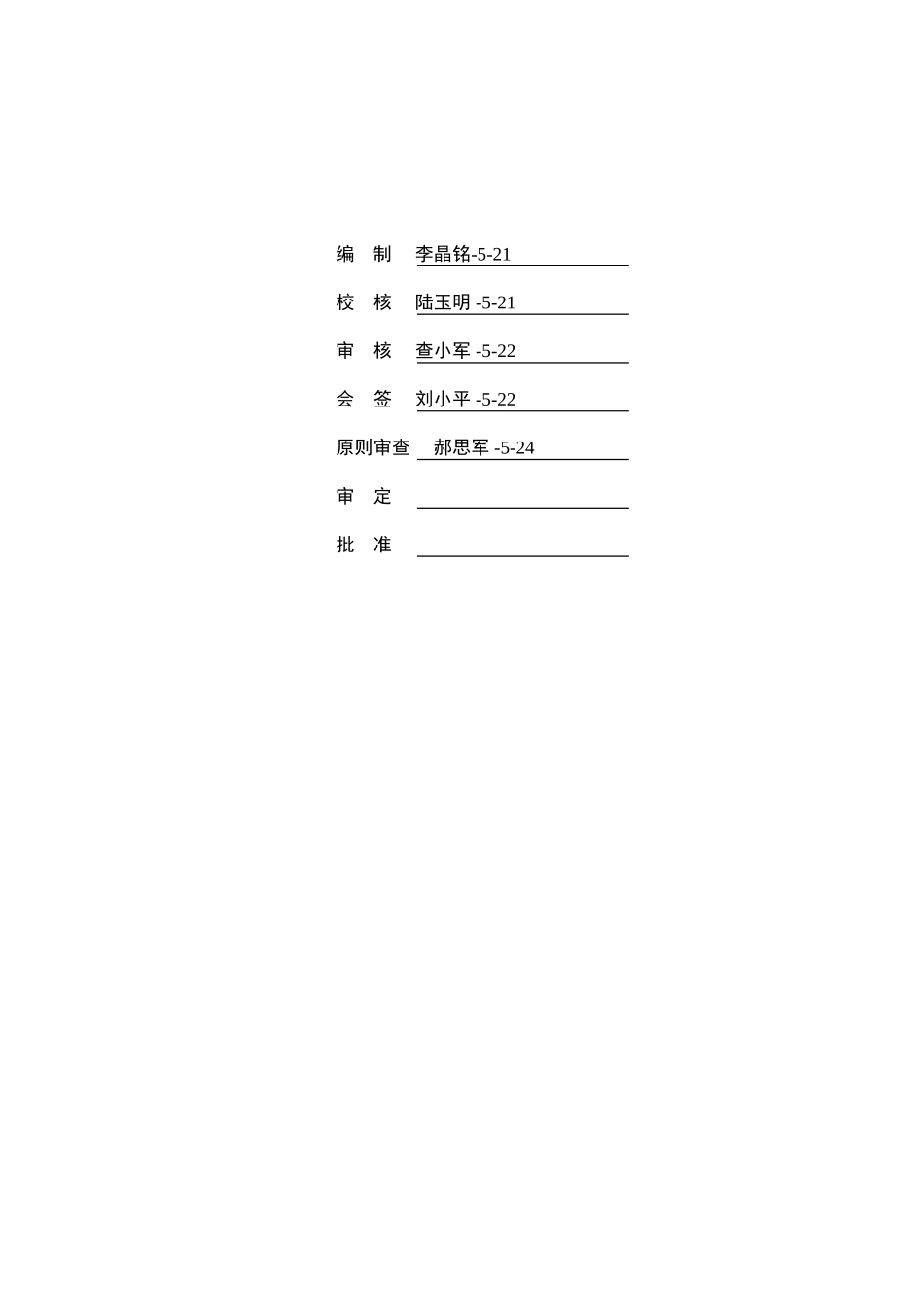

2025年凝汽器说明书_第2页
2/7

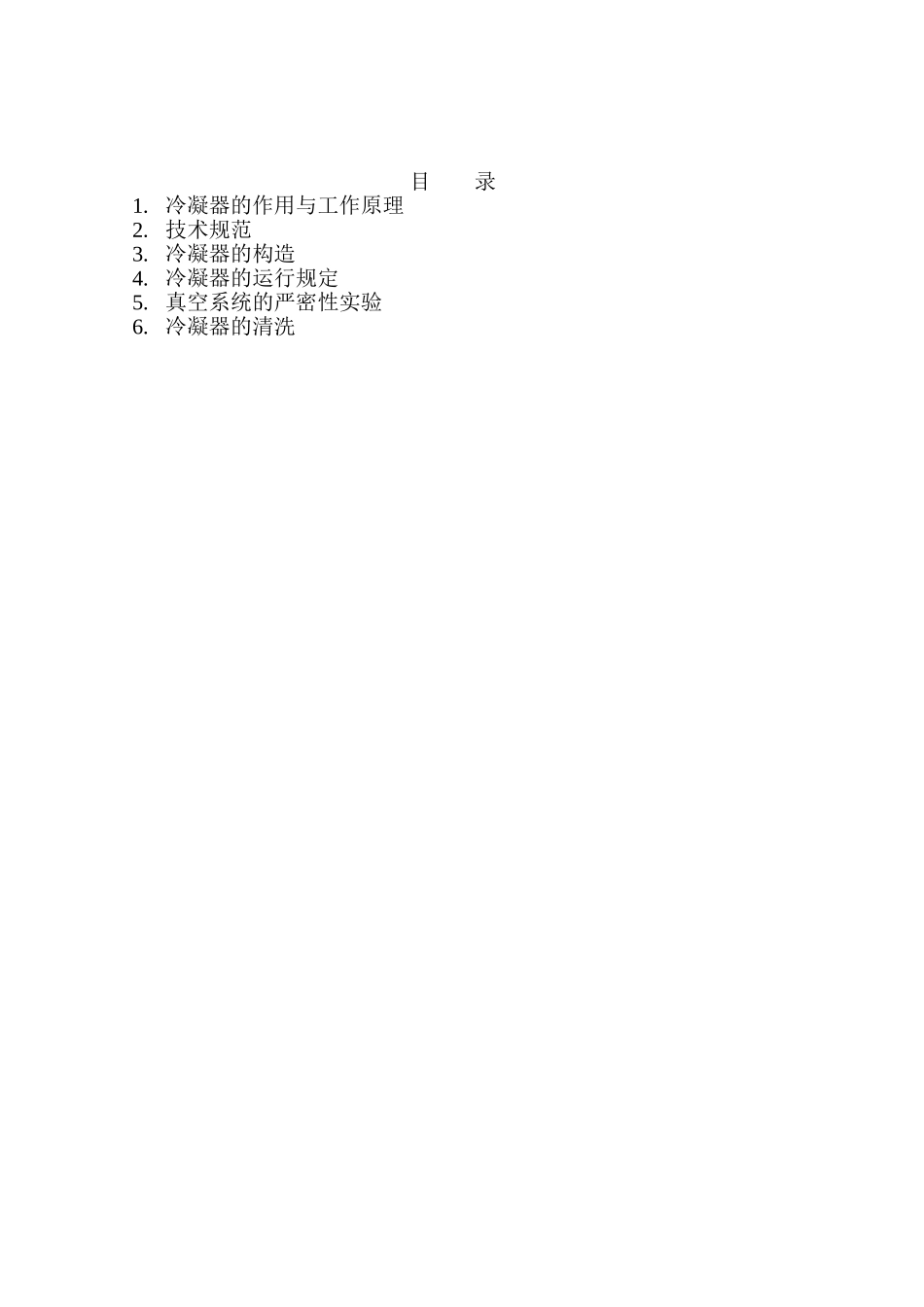

2025年凝汽器说明书_第3页
3/7
南京汽轮电机(集团)有限责任公司N-1200-16冷凝器阐明书编 制 李晶铭-5-21校 核 陆玉明 -5-21审 核 查小军 -5-22会 签 刘小平 -5-22原则审查 郝思军 -5-24审 定 批 准目 录1. 冷凝器的作用与工作原理2. 技术规范3. 冷凝器的构造4. 冷凝器的运行规定5. 真空系统的严密性实验6. 冷凝器的清洗1. 冷凝器的作用与工作原理1.1.作用1.1.1.在汽轮机排汽口建立并保持规定的真空度,确保装置的热经济性。1.1.2.将汽轮机排汽凝结成干净的凝结水作为锅炉给水。1.2.工作原理在冷凝器汽侧,由于容积很大的蒸汽被凝结成容积很小的凝结水,从而在汽侧形成了真空。蒸汽中含有的不凝结气体和从冷凝器及其管道的不严密处漏入汽侧的空气由抽气器不停地抽出,使汽侧保持规定的真空。2. 技术规范型号N-1200-16型式 分列二道制表面回热式(对分制双流程表面回热式)冷却面积1200 m2汽轮机排汽压力0.00653 MPa(a)汽轮机排汽量53.747 t/h冷却水量3000 t/h冷却水温20℃冷却水压0.25 MPa冷却水速1.66 m/s冷却管材料TP304注:供货材质以合同或技术合同为准冷却管规格、数量 φ20×0.7×5474 612 根 (迎汽流面及空冷区) φ20×0.5×5474 2928 根 (主凝结区)水阻28kPa净重24.45 t运行重量38.45t灌水重量 61 t3. 冷凝器的构造冷凝器的构造简图以下:1.——前水室2.——壳体3.—— 减温减压器接口4.—— 后水室5.—— 水室盖铰链 6.—— 循环水出口7.—— 进汽室8.—— 抽气口9.—— 循环水进口10.—— 集水箱11.—— 支座3.1.外壳外壳由钢板卷制焊接,呈圆筒形。外壳中段表面配割出进汽室接口。进汽室在制造厂试装,在电厂安装。安装时,以定位角铁上的圆锥销对准壳体上的定位角铁的销孔,在紧固后四周焊牢,然后拆除定位角铁。外壳两端均焊有管板,外壳内焊有中间隔板,在外壳上尚有多个接口。循环水进出口现场开孔焊接。各接口尺寸见 Z08605.80.01-1(2)图样和管口表。3.2 进汽室进汽室由钢板制成。进汽室上接有减温减压器,减温减压器接口在现场开孔焊接。在进汽室上装有多个接口,各接口的用途和尺寸见 Z08605.80.01-1(2)图样和管口表。3.2 水室及水室盖水室有前水室和后水室。前水室位于前管板与外壳前端面之间,后水室位于后管板与后端面之间。前、后水室中间都有垂直分隔板,把前、后水室均分成左、右两部分,前水室两个部分都有进出水口,使冷凝器能半边运行,半边可清洗,能满足(汽轮机减负荷...
