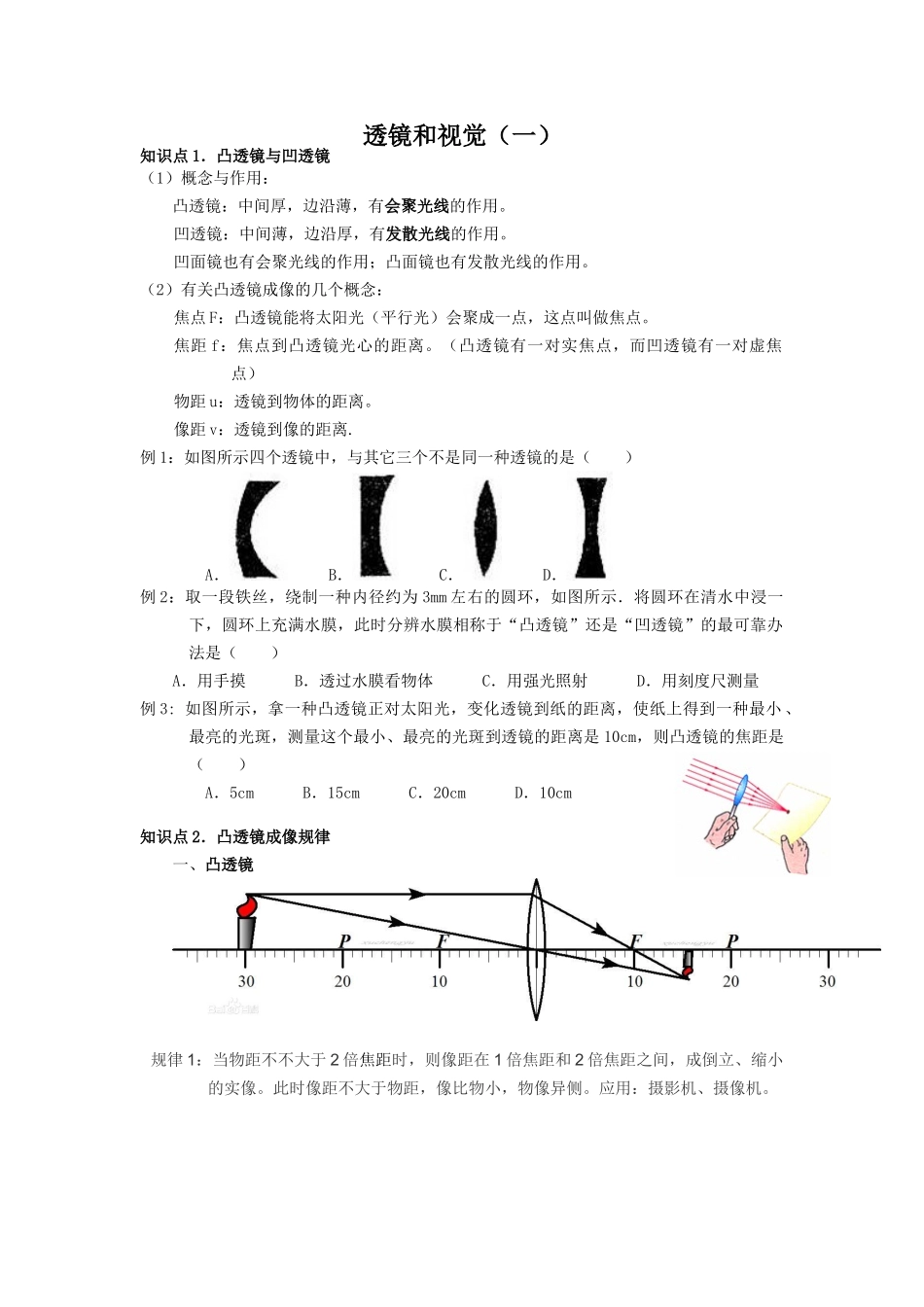

透镜和视觉（一）知识点 1．凸透镜与凹透镜（1）概念与作用：凸透镜：中间厚，边沿薄，有会聚光线的作用。凹透镜：中间薄，边沿厚，有发散光线的作用。凹面镜也有会聚光线的作用；凸面镜也有发散光线的作用。（2）有关凸透镜成像的几个概念：焦点 F：凸透镜能将太阳光（平行光）会聚成一点，这点叫做焦点。焦距 f：焦点到凸透镜光心的距离。（凸透镜有一对实焦点，而凹透镜有一对虚焦点）物距 u：透镜到物体的距离。像距 v：透镜到像的距离.例 1：如图所示四个透镜中，与其它三个不是同一种透镜的是（ ）A． B． C． D．例 2：取一段铁丝，绕制一种内径约为 3mm 左右的圆环，如图所示．将圆环在清水中浸一下，圆环上充满水膜，此时分辨水膜相称于“凸透镜”还是“凹透镜”的最可靠办法是（ ）A．用手摸 B．透过水膜看物体 C．用强光照射 D．用刻度尺测量例 3: 如图所示，拿一种凸透镜正对太阳光，变化透镜到纸的距离，使纸上得到一种最小 、最亮的光斑，测量这个最小、最亮的光斑到透镜的距离是 10cm，则凸透镜的焦距是（ ）A．5cm B．15cm C．20cm D．10cm知识点 2．凸透镜成像规律一、凸透镜规律 1：当物距不不大于 2 倍焦距时，则像距在 1 倍焦距和 2 倍焦距之间，成倒立、缩小的实像。此时像距不大于物距，像比物小，物像异侧。应用：摄影机、摄像机。规律 2：当物距等于 2 倍焦距时，则像距也在 2 倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。规律 3：当物距不大于 2 倍焦距、不不大于 1 倍焦距时，则像距不不大于 2 倍焦距， 成倒立、放大的实像。此时像距不不大于物距，像比物大，物像异侧。应用：投影仪、幻灯机、电影放映机。规律 4：当物距等于 1 倍焦距时，则不成像，成平行光射出。 规律 5：当物距不大于 1 倍焦距时，则成正立、放大的虚像。此时像距不不大于物距，像比物大，物像同侧。应用：放大镜。 由图像可得出以下表的成像规律物体到透镜的距离 u像的特点像 与 透 镜 的距离 v应用倒立或正立缩小或放大虚或实u>2f倒立缩小实f>v2f幻灯机u=2f倒立等大实v=2f测焦距 fu=f不成像获取平行光u
