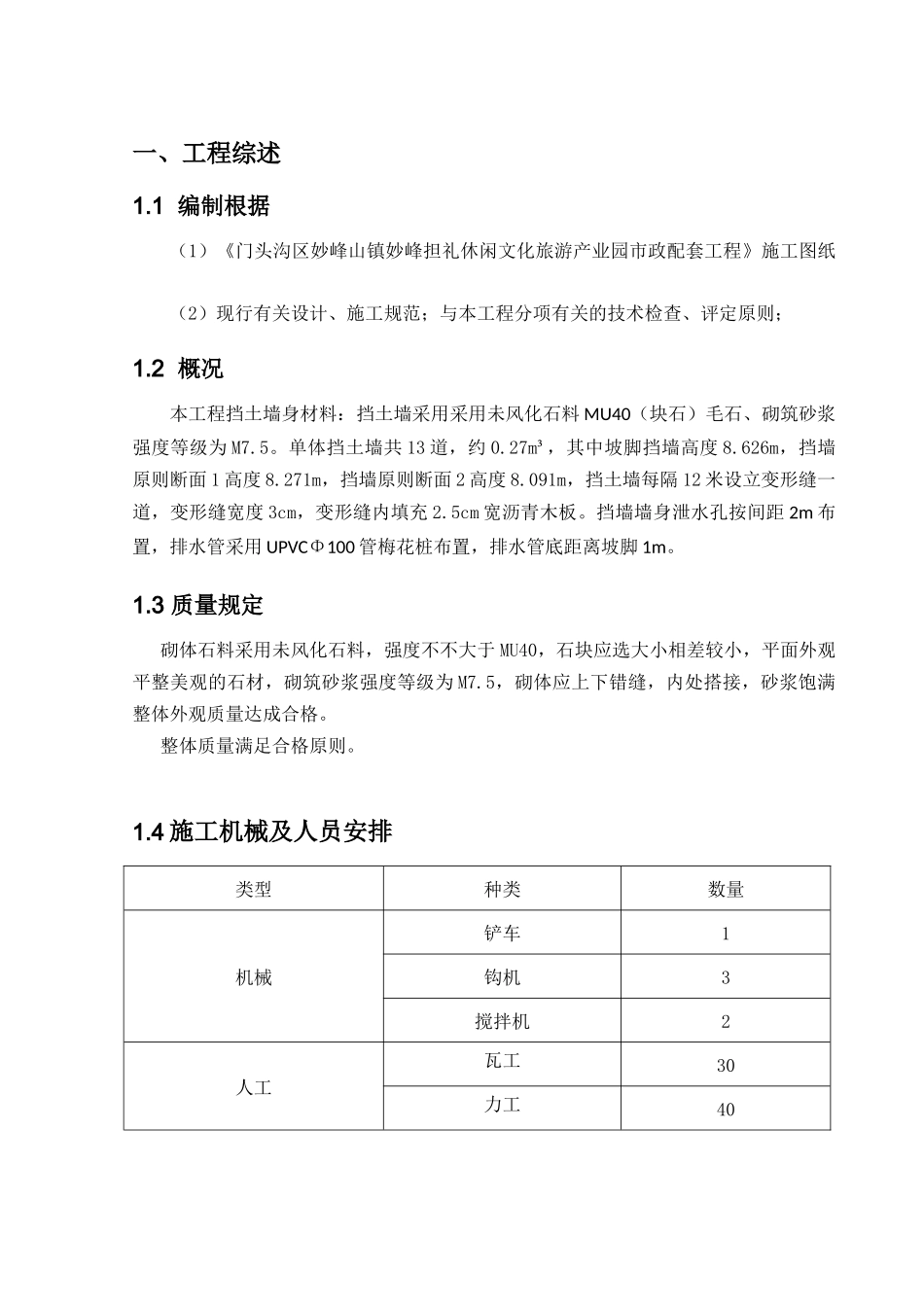

2025年浆砌石挡墙专项方案设计_第1页
1/9

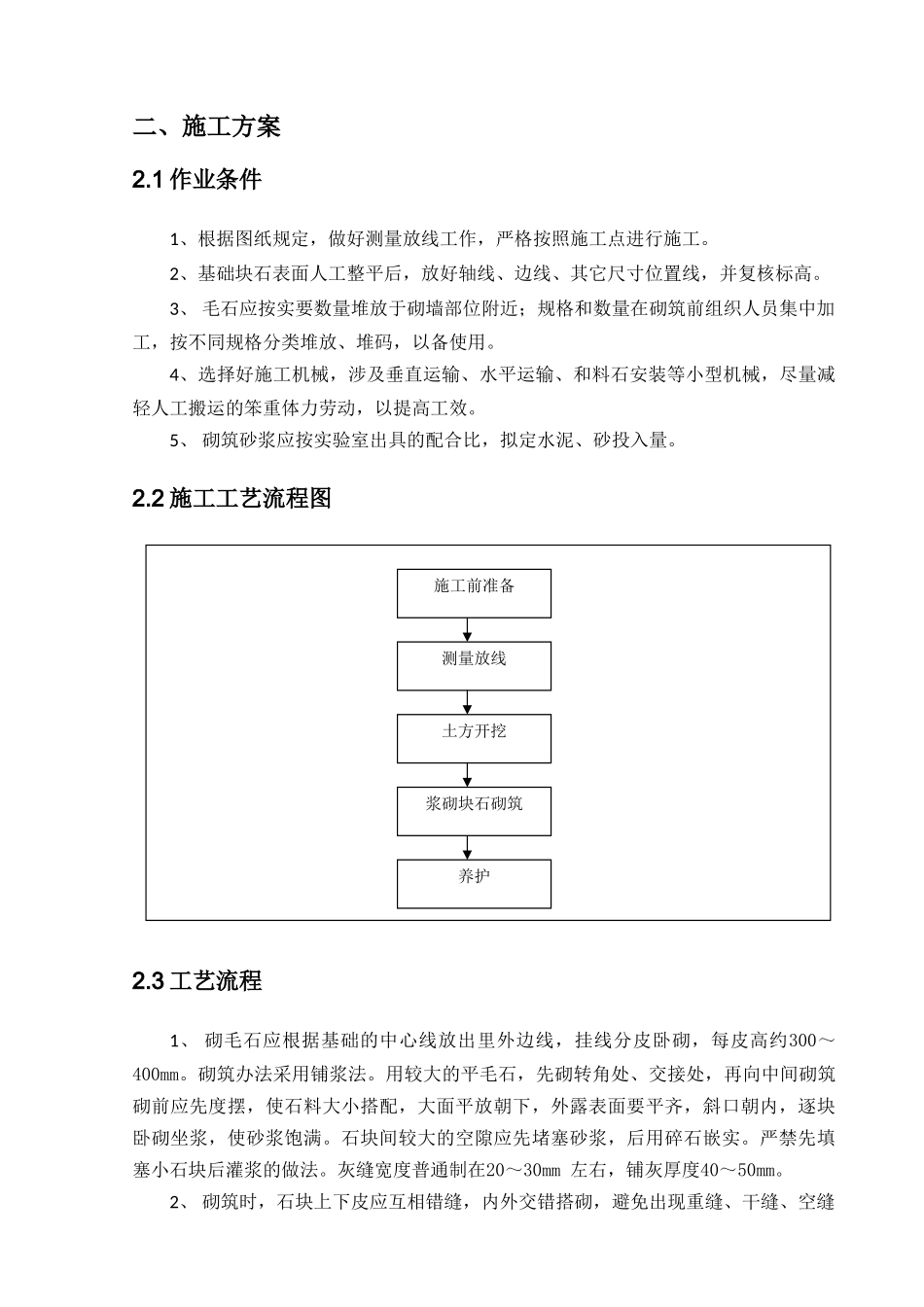

2025年浆砌石挡墙专项方案设计_第2页
2/9

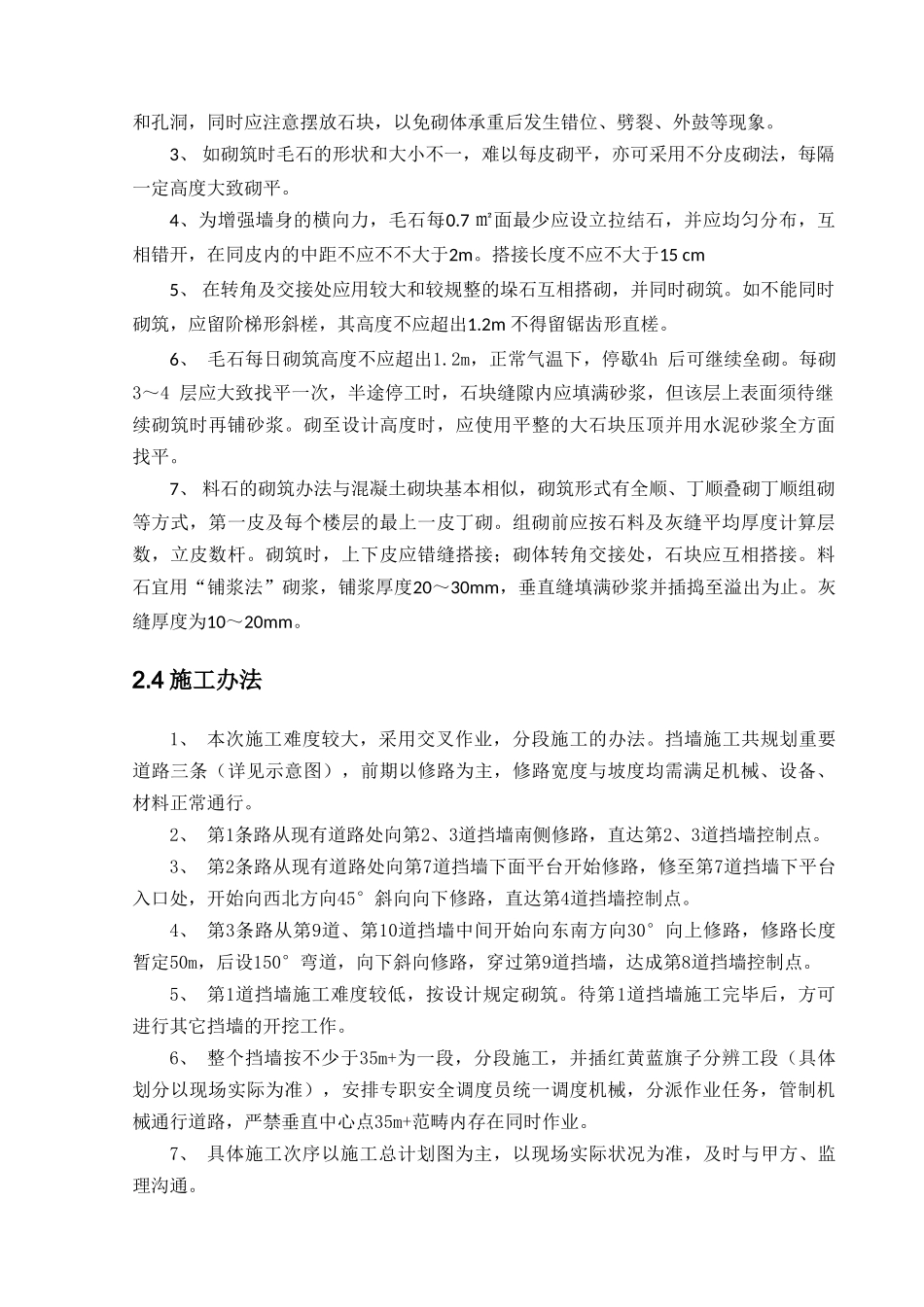

2025年浆砌石挡墙专项方案设计_第3页
3/9
一、工程综述1.1 编制根据(1)《门头沟区妙峰山镇妙峰担礼休闲文化旅游产业园市政配套工程》施工图纸 (2)现行有关设计、施工规范;与本工程分项有关的技术检查、评定原则;1.2 概况本工程挡土墙身材料:挡土墙采用采用未风化石料 MU40(块石)毛石、砌筑砂浆强度等级为 M7.5。单体挡土墙共 13 道,约 0.27m³,其中坡脚挡墙高度 8.626m,挡墙原则断面 1 高度 8.271m,挡墙原则断面 2 高度 8.091m,挡土墙每隔 12 米设立变形缝一道,变形缝宽度 3cm,变形缝内填充 2.5cm 宽沥青木板。挡墙墙身泄水孔按间距 2m 布置,排水管采用 UPVCΦ100 管梅花桩布置,排水管底距离坡脚 1m。1.3 质量规定砌体石料采用未风化石料,强度不不大于 MU40,石块应选大小相差较小,平面外观平整美观的石材,砌筑砂浆强度等级为 M7.5,砌体应上下错缝,内处搭接,砂浆饱满整体外观质量达成合格。整体质量满足合格原则。1.4 施工机械及人员安排类型种类数量机械铲车1钩机3搅拌机2人工瓦工30力工40二、施工方案2.1 作业条件1、根据图纸规定,做好测量放线工作,严格按照施工点进行施工。2、基础块石表面人工整平后,放好轴线、边线、其它尺寸位置线,并复核标高。3、 毛石应按实要数量堆放于砌墙部位附近;规格和数量在砌筑前组织人员集中加工,按不同规格分类堆放、堆码,以备使用。4、选择好施工机械,涉及垂直运输、水平运输、和料石安装等小型机械,尽量减轻人工搬运的笨重体力劳动,以提高工效。5、 砌筑砂浆应按实验室出具的配合比,拟定水泥、砂投入量。2.2 施工工艺流程图2.3 工艺流程1、 砌毛石应根据基础的中心线放出里外边线,挂线分皮卧砌,每皮高约300~400mm。砌筑办法采用铺浆法。用较大的平毛石,先砌转角处、交接处,再向中间砌筑砌前应先度摆,使石料大小搭配,大面平放朝下,外露表面要平齐,斜口朝内,逐块卧砌坐浆,使砂浆饱满。石块间较大的空隙应先堵塞砂浆,后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度普通制在20~30mm 左右,铺灰厚度40~50mm。2、 砌筑时,石块上下皮应互相错缝,内外交错搭砌,避免出现重缝、干缝、空缝施工前准备测量放线土方开挖浆砌块石砌筑养护和孔洞,同时应注意摆放石块,以免砌体承重后发生错位、劈裂、外鼓等现象。3、 如砌筑时毛石的形状和大小不一,难以每皮砌平,亦可采用不分皮砌法,每隔一定高度大致砌平。4、为增强墙身的横向力,毛石每0.7 ㎡面最少应设立...
