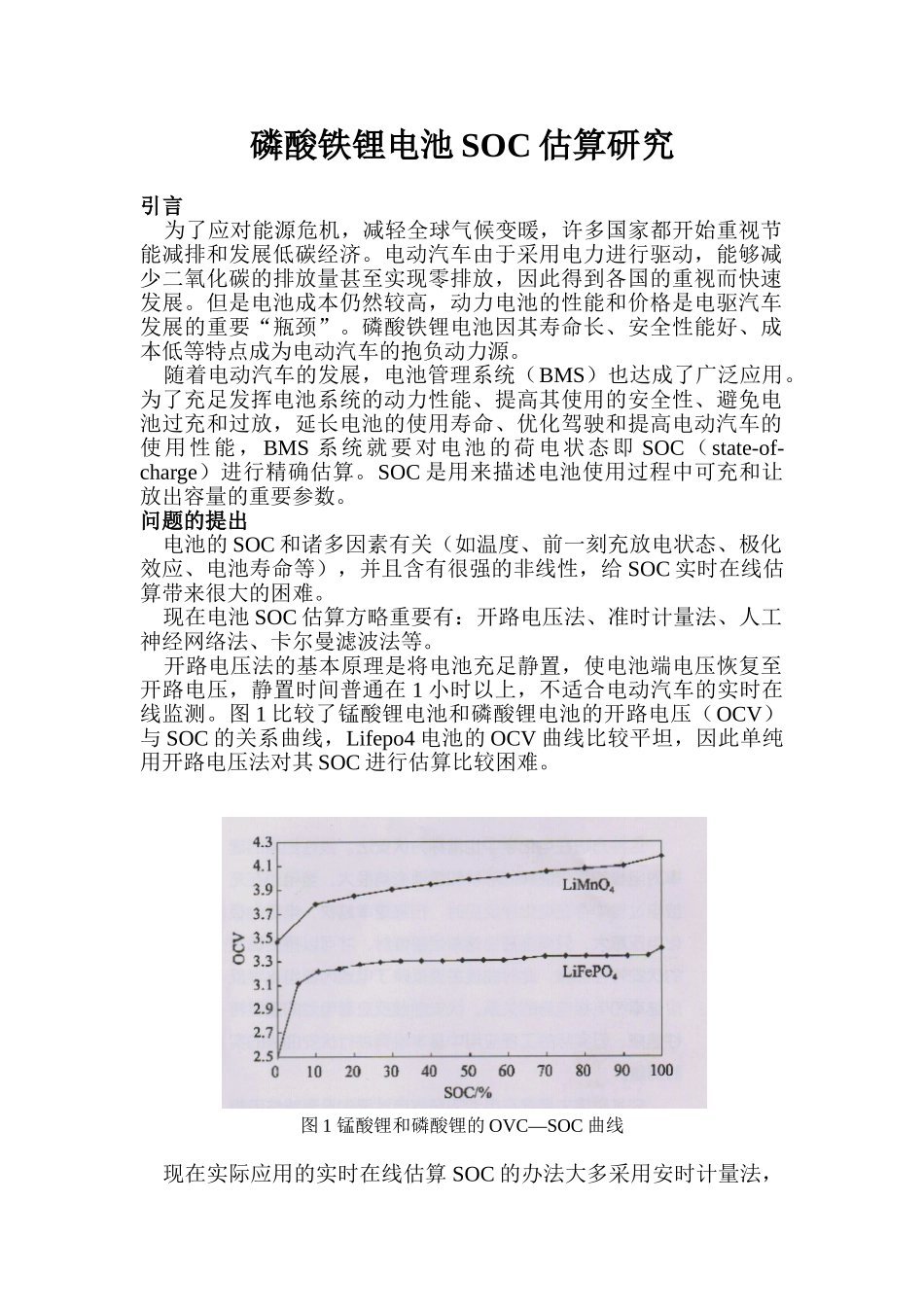

磷酸铁锂电池 SOC 估算研究引言 为了应对能源危机,减轻全球气候变暖,许多国家都开始重视节能减排和发展低碳经济。电动汽车由于采用电力进行驱动,能够减少二氧化碳的排放量甚至实现零排放,因此得到各国的重视而快速发展。但是电池成本仍然较高,动力电池的性能和价格是电驱汽车发展的重要“瓶颈”。磷酸铁锂电池因其寿命长、安全性能好、成本低等特点成为电动汽车的抱负动力源。 随着电动汽车的发展,电池管理系统(BMS)也达成了广泛应用。为了充足发挥电池系统的动力性能、提高其使用的安全性、避免电池过充和过放,延长电池的使用寿命、优化驾驶和提高电动汽车的使用性能,BMS 系统就要对电池的荷电状态即 SOC(state-of-charge)进行精确估算。SOC 是用来描述电池使用过程中可充和让放出容量的重要参数。问题的提出 电池的 SOC 和诸多因素有关(如温度、前一刻充放电状态、极化效应、电池寿命等),并且含有很强的非线性,给 SOC 实时在线估算带来很大的困难。 现在电池 SOC 估算方略重要有:开路电压法、准时计量法、人工神经网络法、卡尔曼滤波法等。 开路电压法的基本原理是将电池充足静置,使电池端电压恢复至开路电压,静置时间普通在 1 小时以上,不适合电动汽车的实时在线监测。图 1 比较了锰酸锂电池和磷酸锂电池的开路电压(OCV)与 SOC 的关系曲线,Lifepo4 电池的 OCV 曲线比较平坦,因此单纯用开路电压法对其 SOC 进行估算比较困难。图 1 锰酸锂和磷酸锂的 OVC—SOC 曲线 现在实际应用的实时在线估算 SOC 的办法大多采用安时计量法,由于安时计量存在误差,随着使用时间的增加,累积误差越来越大,因此单独采用该办法对电池的 SOC 进行估算并不能获得较好的效果。实际使用时,太多会和开路电压法结合使用,但 Lifepo4 平坦的OCV-SOC 曲线对安时计量的修正意义不大,因此有学者运用充放电后期电池极化电压较大的特点来修正 SOC,,对于 LIFEPO4 电池来讲极化电压明显增加时的电池 SOC 大概在 90%以上。电池的荷电状态与充电电流的关系可分为 3 个阶段进行:第一段,SOC 低端(如SOC<10%=,电池的内阻较大,电池不适合大电流充放电;第二段,电池的 SOC 中间段(如 10%<SOC90%),电池可接受充电电流增加,电池能够较大电流充放电;第三段,电池的 SOC 高端(如SOC>90%),为了避免锂的沉积与过放,电池可接受的充放电电流下降。从根本上讲,为了避免电池处在极限...
