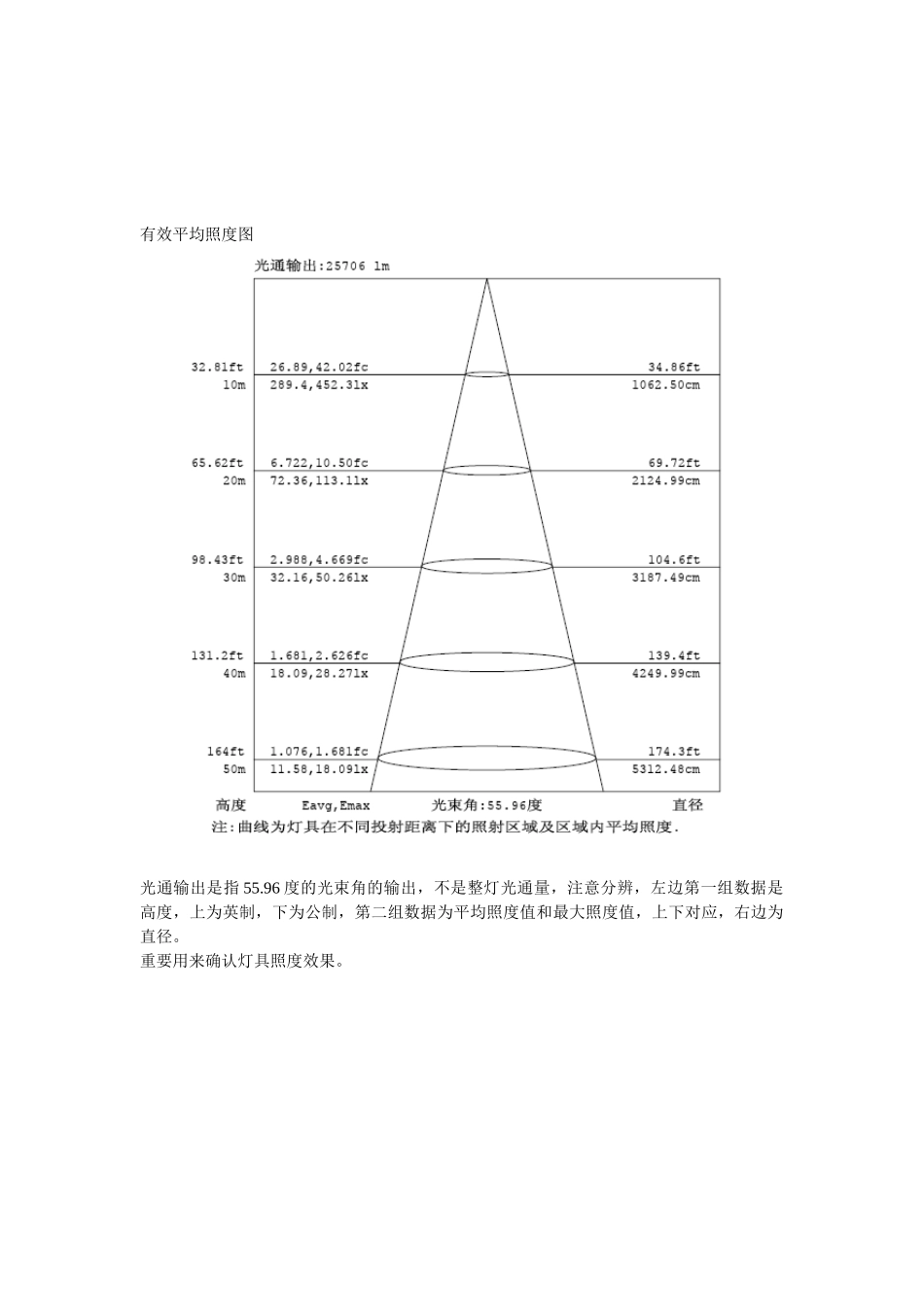

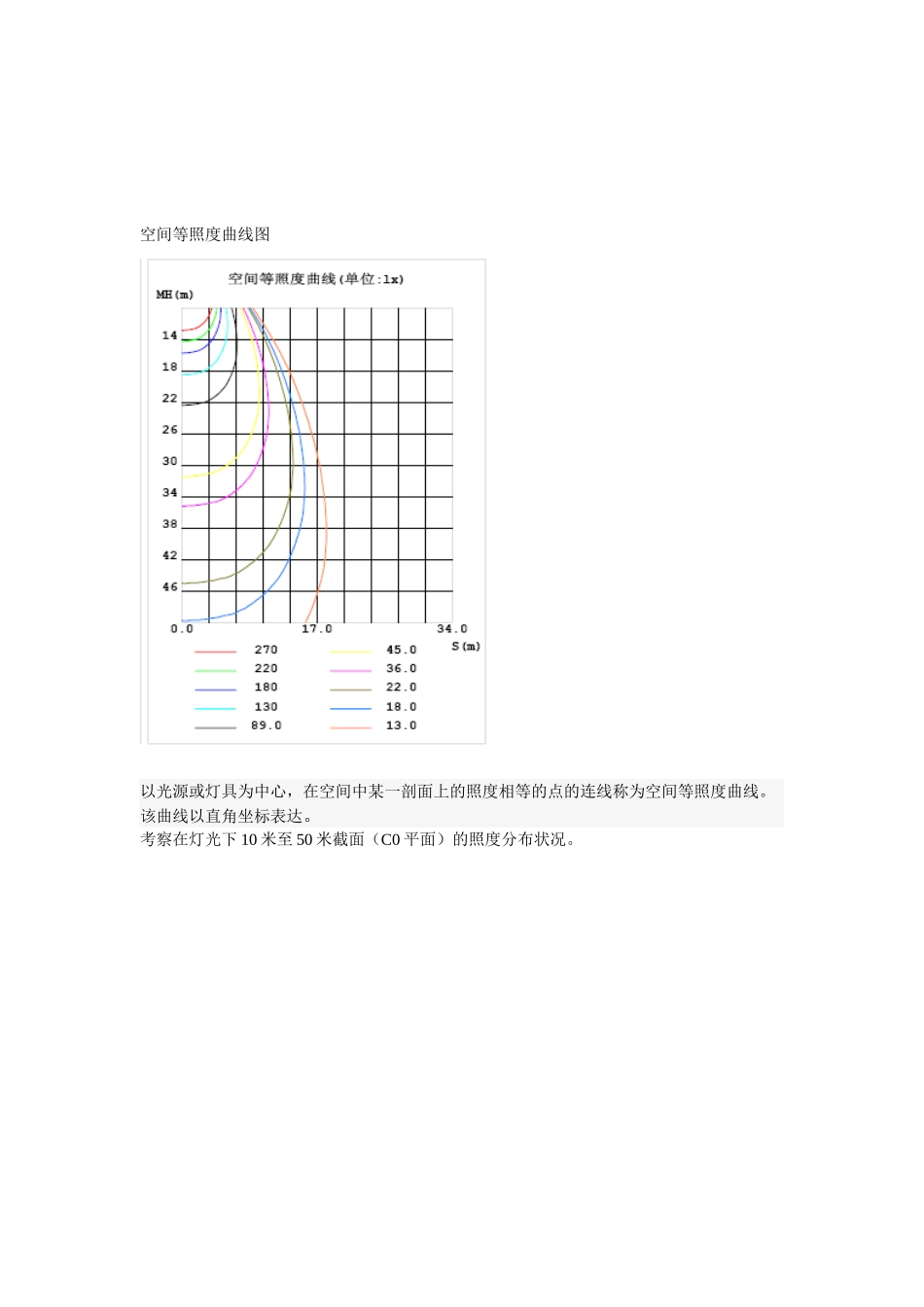

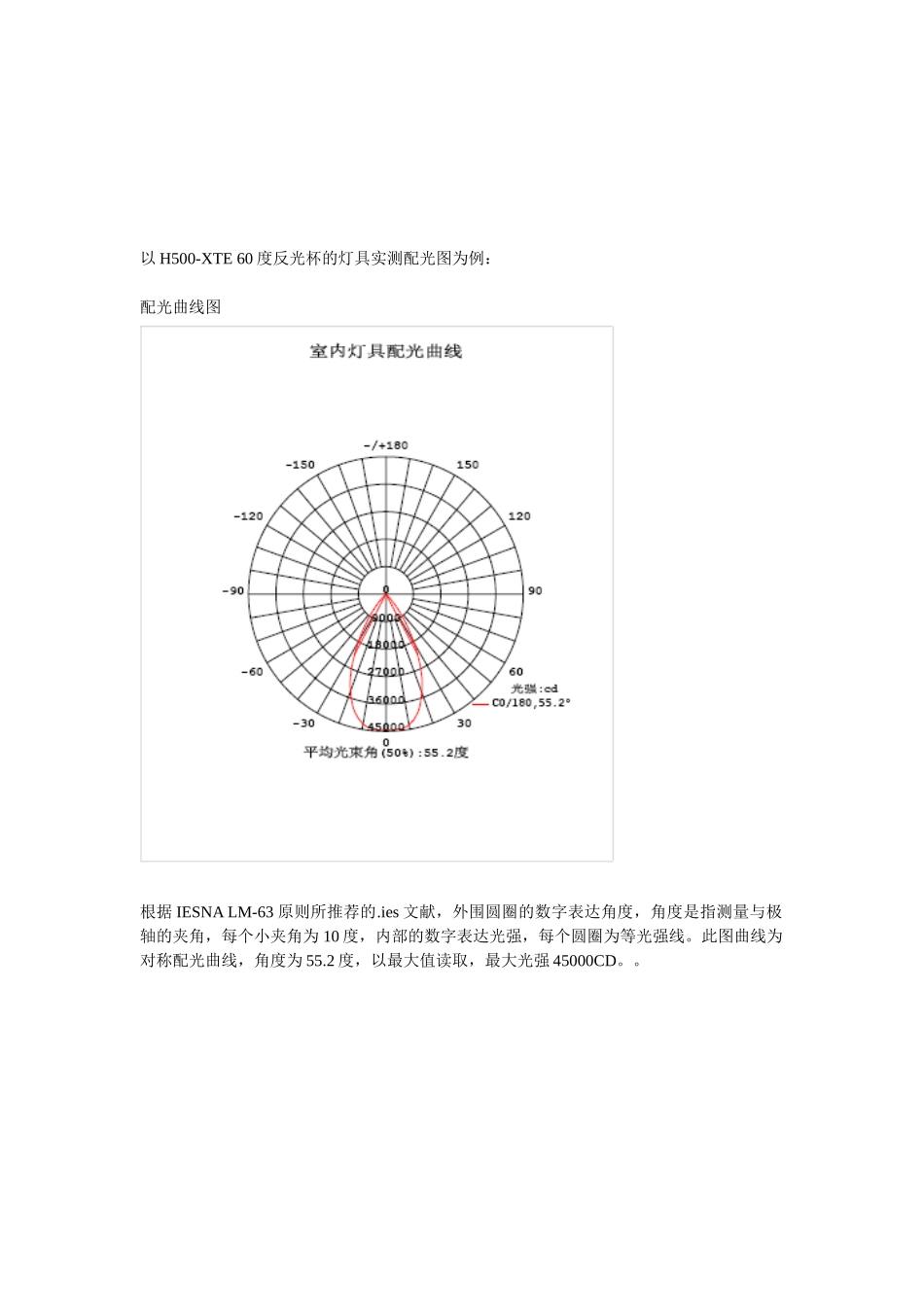

以 H500-XTE 60 度反光杯的灯具实测配光图为例:配光曲线图根据 IESNA LM-63 原则所推荐的.ies 文献,外围圆圈的数字表达角度,角度是指测量与极轴的夹角,每个小夹角为 10 度,内部的数字表达光强,每个圆圈为等光强线。此图曲线为对称配光曲线,角度为 55.2 度,以最大值读取,最大光强 45000CD。。空间等照度曲线图以光源或灯具为中心,在空间中某一剖面上的照度相等的点的连线称为空间等照度曲线。该曲线以直角坐标表达。考察在灯光下 10 米至 50 米截面(C0 平面)的照度分布状况。有效平均照度图光通输出是指 55.96 度的光束角的输出,不是整灯光通量,注意分辨,左边第一组数据是高度,上为英制,下为公制,第二组数据为平均照度值和最大照度值,上下对应,右边为直径。重要用来确认灯具照度效果。平面等照度曲线将灯具按指定高度安装,连接被照面上等照度的点的曲线称作平面等照度曲线。灯具安装在 10 米高的平面等照度图,上,左坐标表达角度,下,右坐标表达距离(直径),右边单位公制与英制对应。平面照度曲线灯具安装在 10 米高度的平面照度图,坐标左边是平面照度,坐标下边值是中心距值。此图可考察灯具照射效果与范畴。路灯 IES 曲线图以 LD190 流明灯珠测试曲线为例四条不同角度的测试光强曲线,普通只需看 C0/180,C90/270 这 2 条即可。能够鉴定灯具照射角度(透镜角度)C0/180 151.3 度,出光是对称的,C0/270 75 度,出光是偏心的。请参考配光曲线内容。最大光强处圆锥面光强分布曲线圆锥面光强分布曲线就是固定 γ 角度,C 角度自旋一周行成的配光形状。这指最大光强处固定 γ 角度为 51 度。此图能够考察灯具光线分布强度形状。道路灯灯具灯光强度图(圆形网图)此图直观方便的考察灯具光强分布。灯具运用系数曲线和水平面等照度曲线路灯运用系数曲线表达路灯在路边与屋边的运用状况,随着路边与屋边的距离比的增大运用系数增大,最后趋于饱和。此图考察灯具屋边与路边的照射运用关系。水平面绝对等照度曲线表达灯具安装高度与沿路(水平)方向的照度关系和照射距离。灯具等光强曲线等光强曲线:在以光源的光中心为球心的假想球面上,将发光强度相等的那些方向所对应的点连接成的曲线,或是该曲线的平面投影。此图考察灯具照射面积分布。
