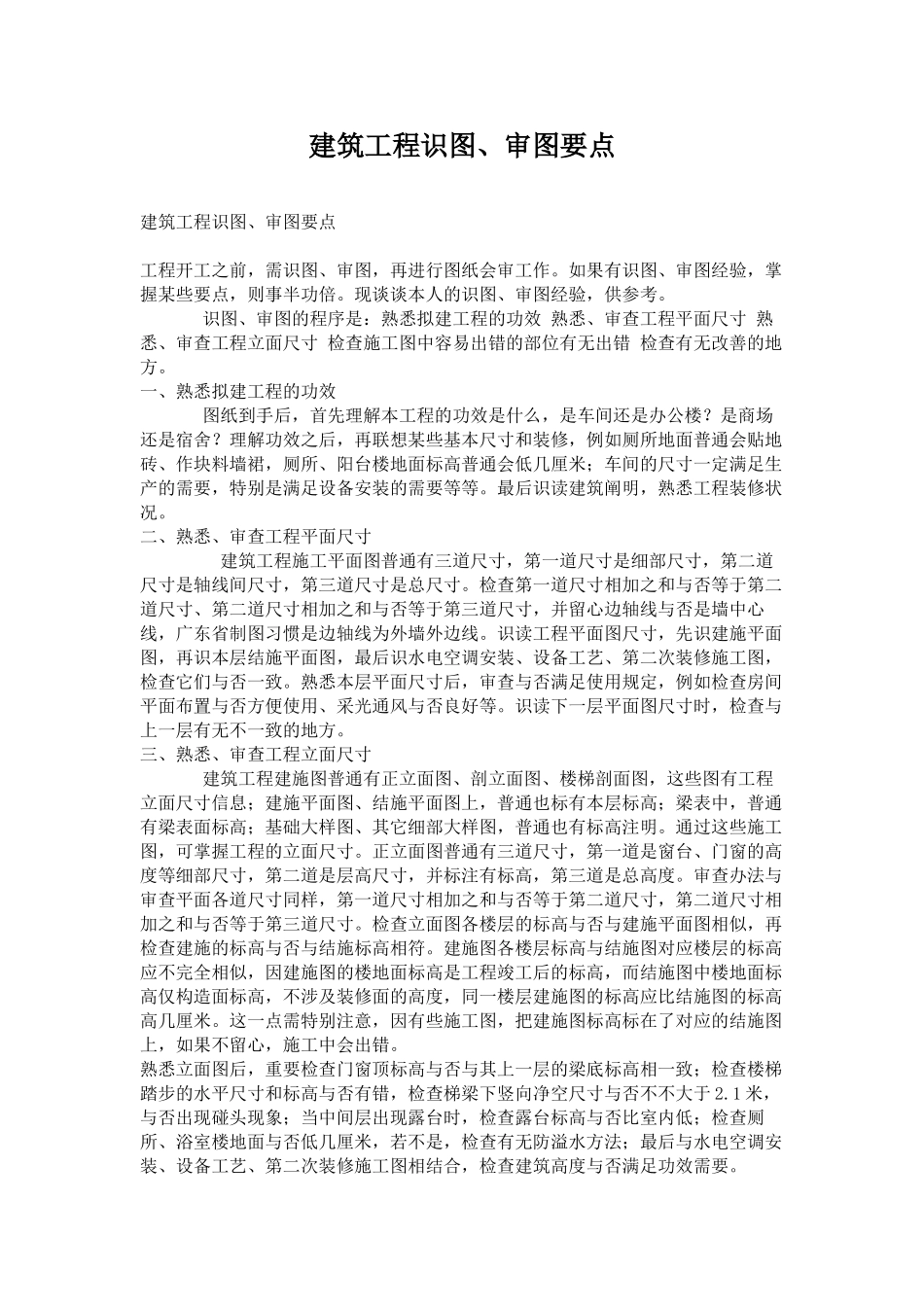

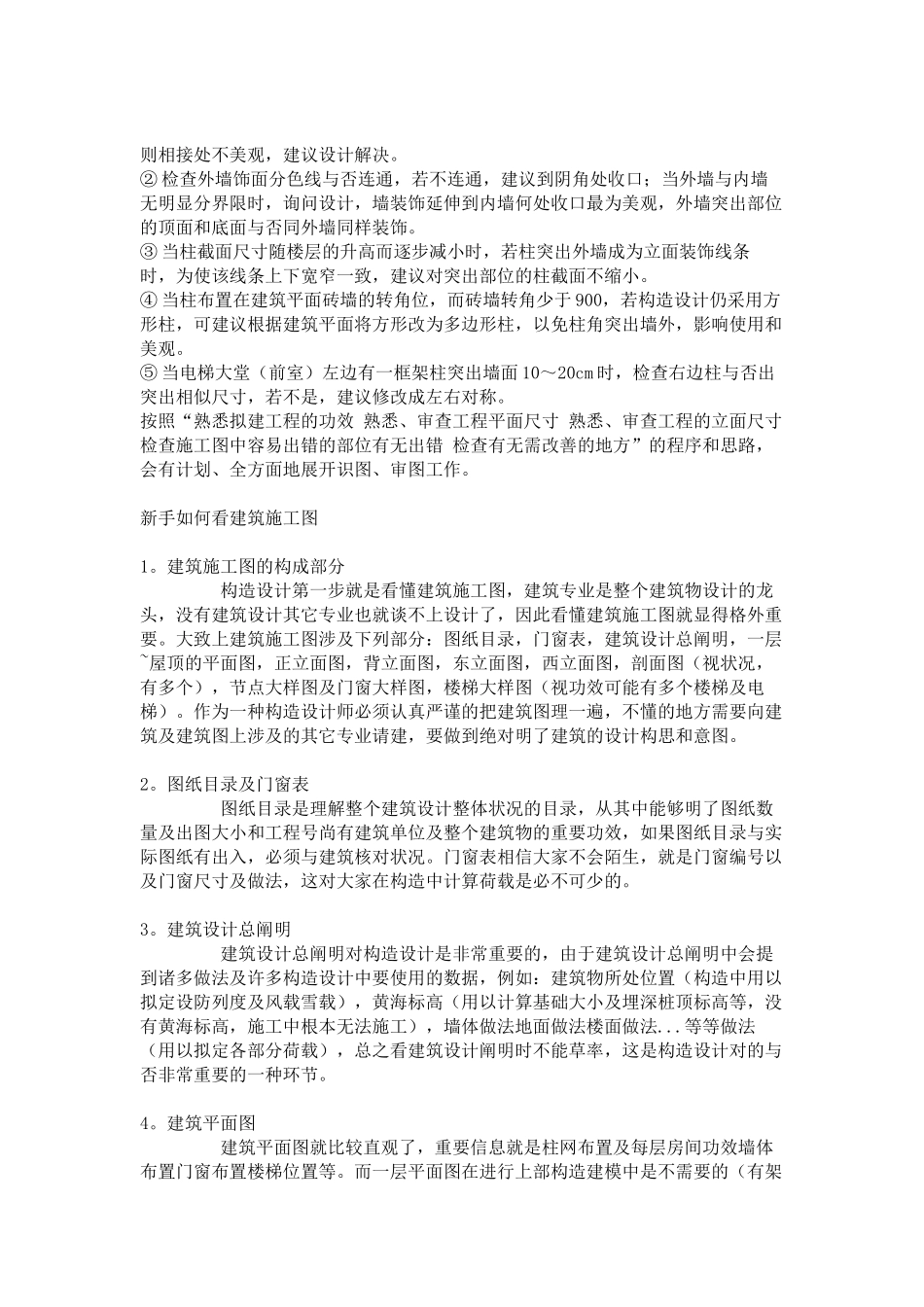

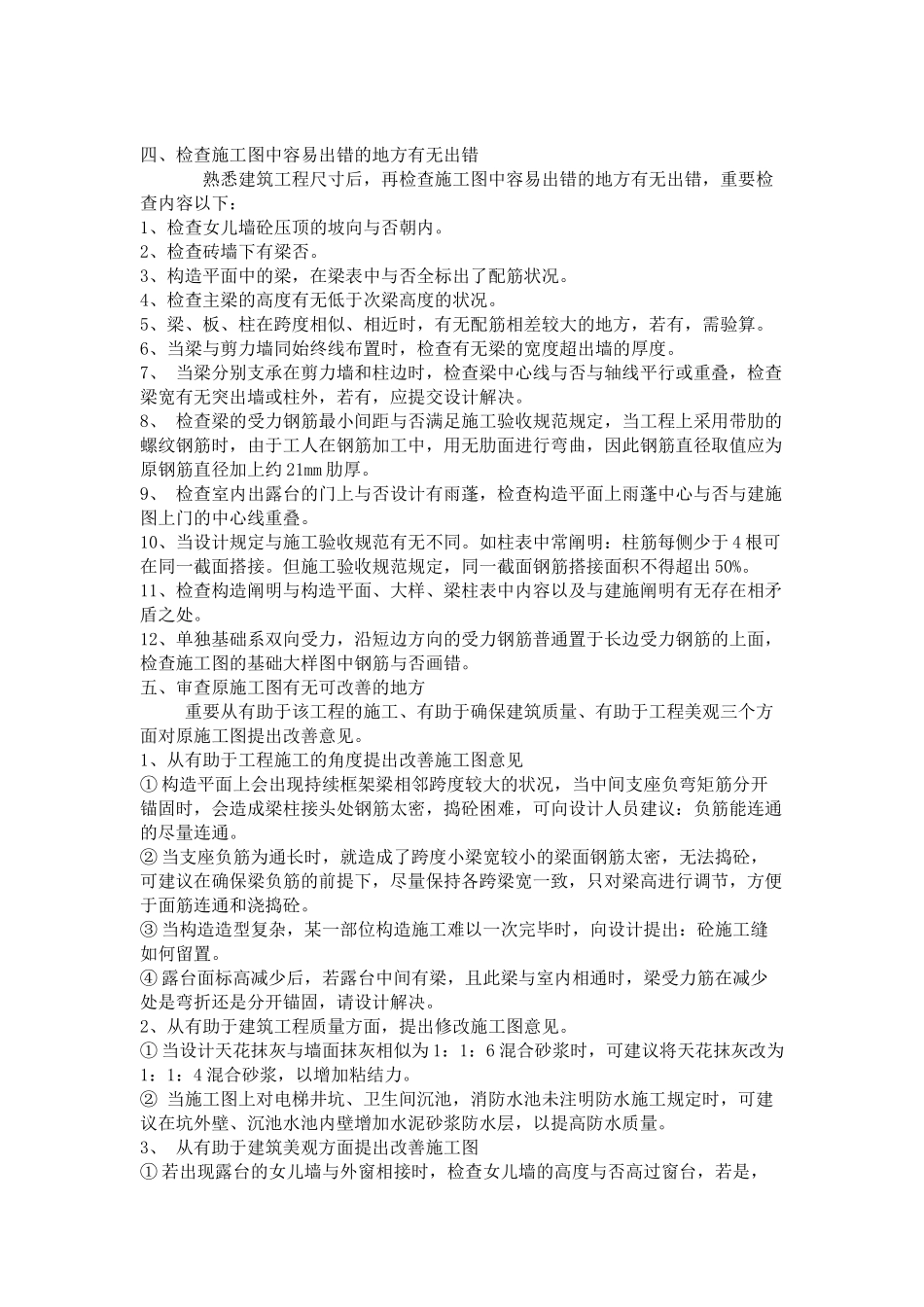

建筑工程识图、审图要点建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握某些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功效 熟悉、审查工程平面尺寸 熟悉、审查工程立面尺寸 检查施工图中容易出错的部位有无出错 检查有无改善的地方。 一、熟悉拟建工程的功效 图纸到手后，首先理解本工程的功效是什么，是车间还是办公楼？是商场还是宿舍？理解功效之后，再联想某些基本尺寸和装修，例如厕所地面普通会贴地砖、作块料墙裙，厕所、阳台楼地面标高普通会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑阐明，熟悉工程装修状况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图普通有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和与否等于第二道尺寸、第二道尺寸相加之和与否等于第三道尺寸，并留心边轴线与否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们与否一致。熟悉本层平面尺寸后，审查与否满足使用规定，例如检查房间平面布置与否方便使用、采光通风与否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。 三、熟悉、审查工程立面尺寸 建筑工程建施图普通有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，普通也标有本层标高；梁表中，普通有梁表面标高；基础大样图、其它细部大样图，普通也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图普通有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查办法与审查平面各道尺寸同样，第一道尺寸相加之和与否等于第二道尺寸，第二道尺寸相加之和与否等于第三道尺寸。检查立面图各楼层的标高与否与建施平面图相似，再检查建施的标高与否与结施标高相符。建施图各楼层标高与结施图对应楼层的标高应不完全相似，因建施图的楼地面标高是工程竣工后的标高，而结施图中楼地面标高仅构造面标高，不涉及装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了对应的结施图上，...
