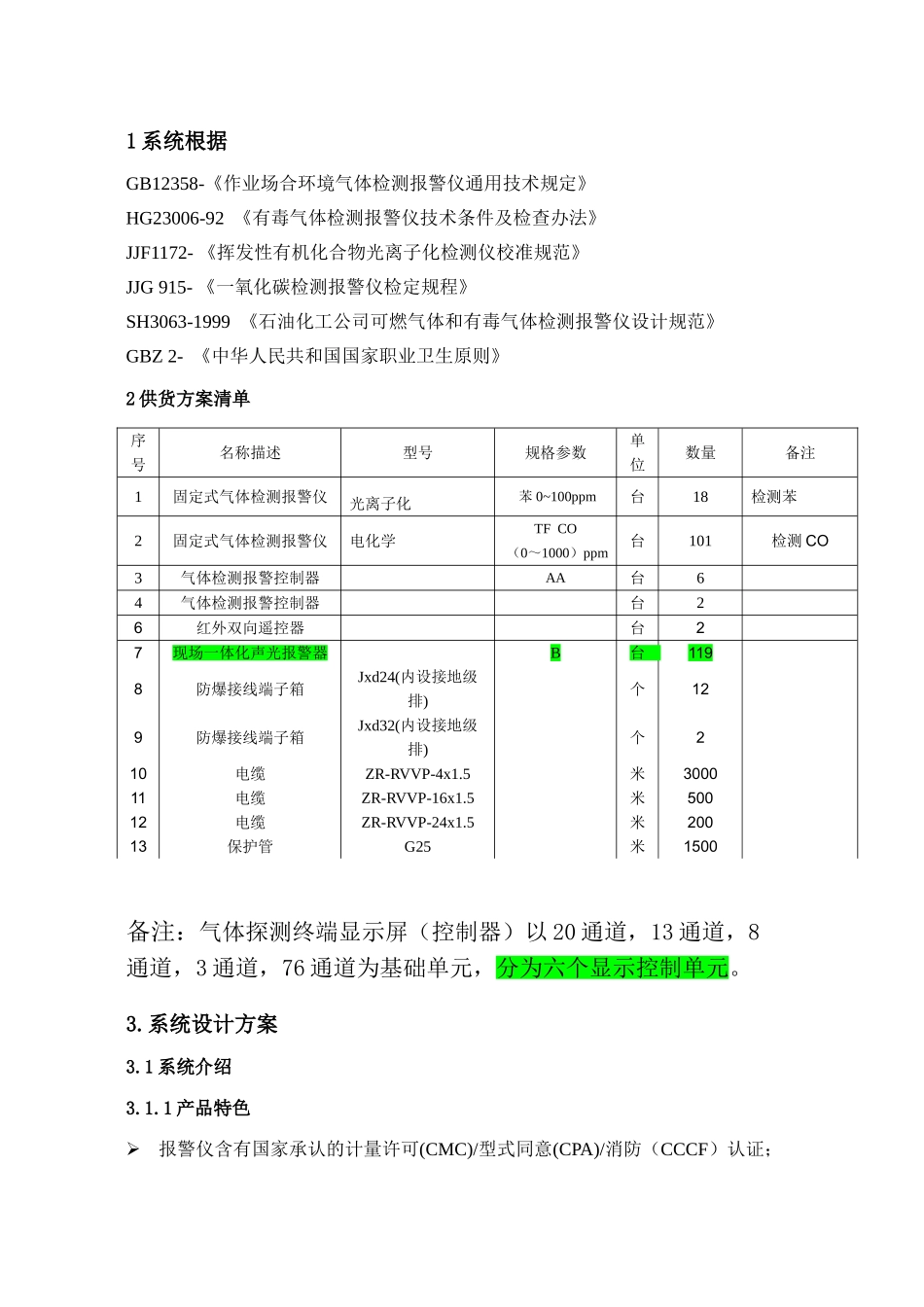

1 系统根据GB12358-《作业场合环境气体检测报警仪通用技术规定》HG23006-92 《有毒气体检测报警仪技术条件及检查办法》JJF1172- 《挥发性有机化合物光离子化检测仪校准规范》JJG 915- 《一氧化碳检测报警仪检定规程》SH3063-1999 《石油化工公司可燃气体和有毒气体检测报警仪设计规范》GBZ 2- 《中华人民共和国国家职业卫生原则》2 供货方案清单序号名称描述型号规格参数单位数量备注1固定式气体检测报警仪光离子化 苯 0~100ppm台 18 检测苯2固定式气体检测报警仪电化学TF CO （0～1000）ppm台 101 检测 CO3气体检测报警控制器AA台 6 4气体检测报警控制器台 2 6红外双向遥控器台 27现场一体化声光报警器B台 1198防爆接线端子箱Jxd24(内设接地级排)个129防爆接线端子箱Jxd32(内设接地级排)个210电缆ZR-RVVP-4x1.5米300011电缆ZR-RVVP-16x1.5米50012电缆ZR-RVVP-24x1.5米20013保护管G25米1500备注：气体探测终端显示屏（控制器）以 20 通道，13 通道，8通道，3 通道，76 通道为基础单元，分为六个显示控制单元。3.系统设计方案3.1 系统介绍3.1.1 产品特色 报警仪含有国家承认的计量许可(CMC)/型式同意(CPA)/消防（CCCF）认证；使用 RC 本安型遥控器，便于顾客在较远距离的地方对报警仪进行读取/设立操作，实现了操作人员在不靠近危险源的状况下对报警仪进行快捷维护；使用 RC 本安型遥控器可实现“一键标定”的功效，满足了客户对快速标定的规定；报警仪内置了温度赔偿/浓度赔偿算法,使测量更加精确；TF 型报警仪还含有温度变送功效，便于实时监测被测点的温度；可方便地和声光报警器（防爆标志：ExdibIICT6）进行一体式连接,满足了诸多工况下对声光报警的需求；报警仪管道含有专利保护的安装方式；报警仪电路模块化设计,便于拆卸/维护控制器和报警仪都含有全方位的自检查功效3.1.2 方案特点 系统可实时检测现场各点安全状况，控制器能够保存 24 小时内的安全信息； 选用 RVVP 3×2.5 mm2型线缆时，最大传输距离 1000m（可燃气体报警仪）； 采用 4-20mA 原则信号连接方式时，单台控制器最多可连接 10 台气体检测报警仪； 控制器能够提供 23 路干节点继电器输出。3.1.3 通讯方式报警仪通过 4-20mA 原则信号传输至控制器，其连接示意图以下：报警仪与壁挂式控制器连接示意图 报警仪与盘装式控制器连接示意图3.1.4 接地方式确保系统处在单点接地状态，即报警仪的...
