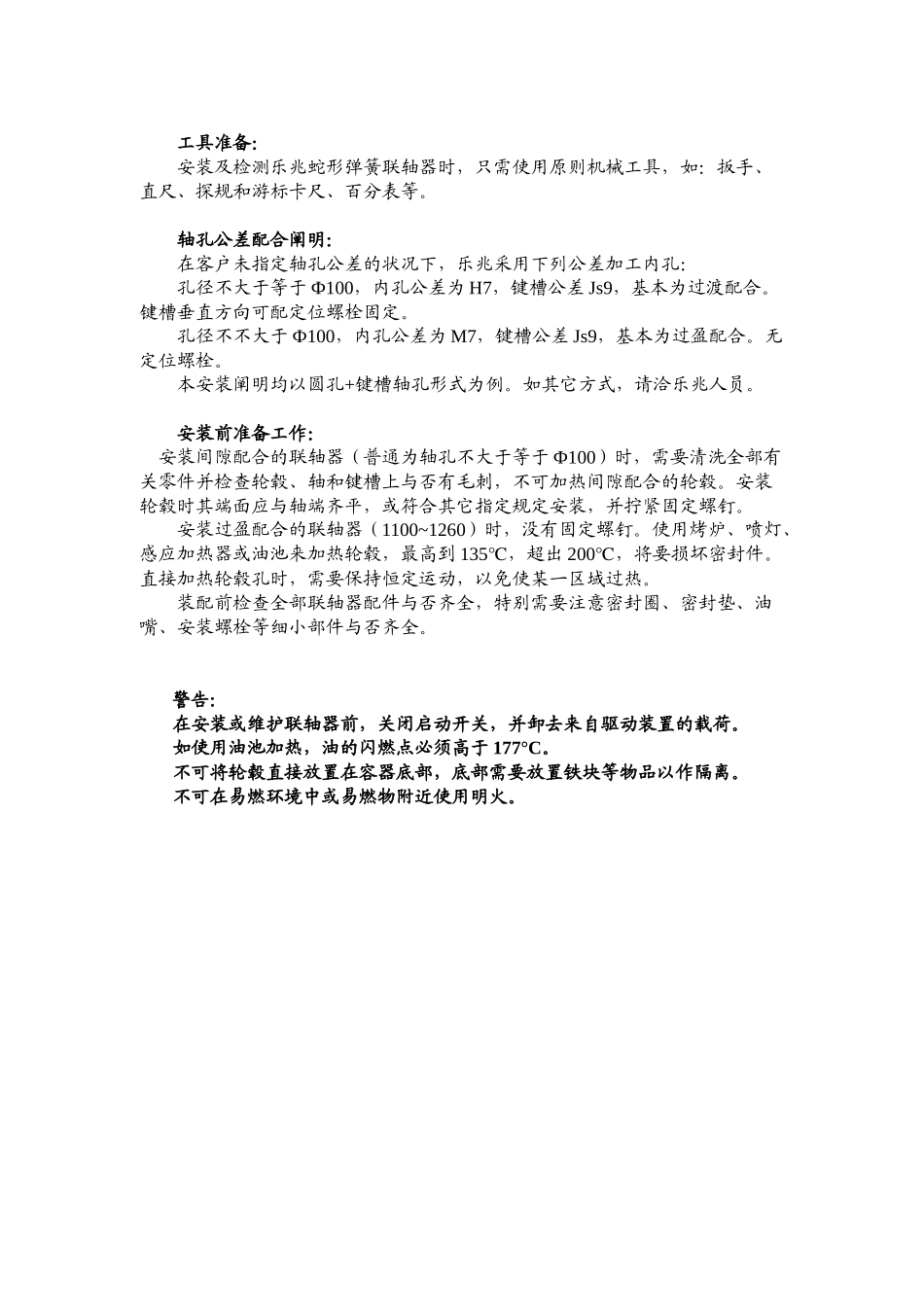

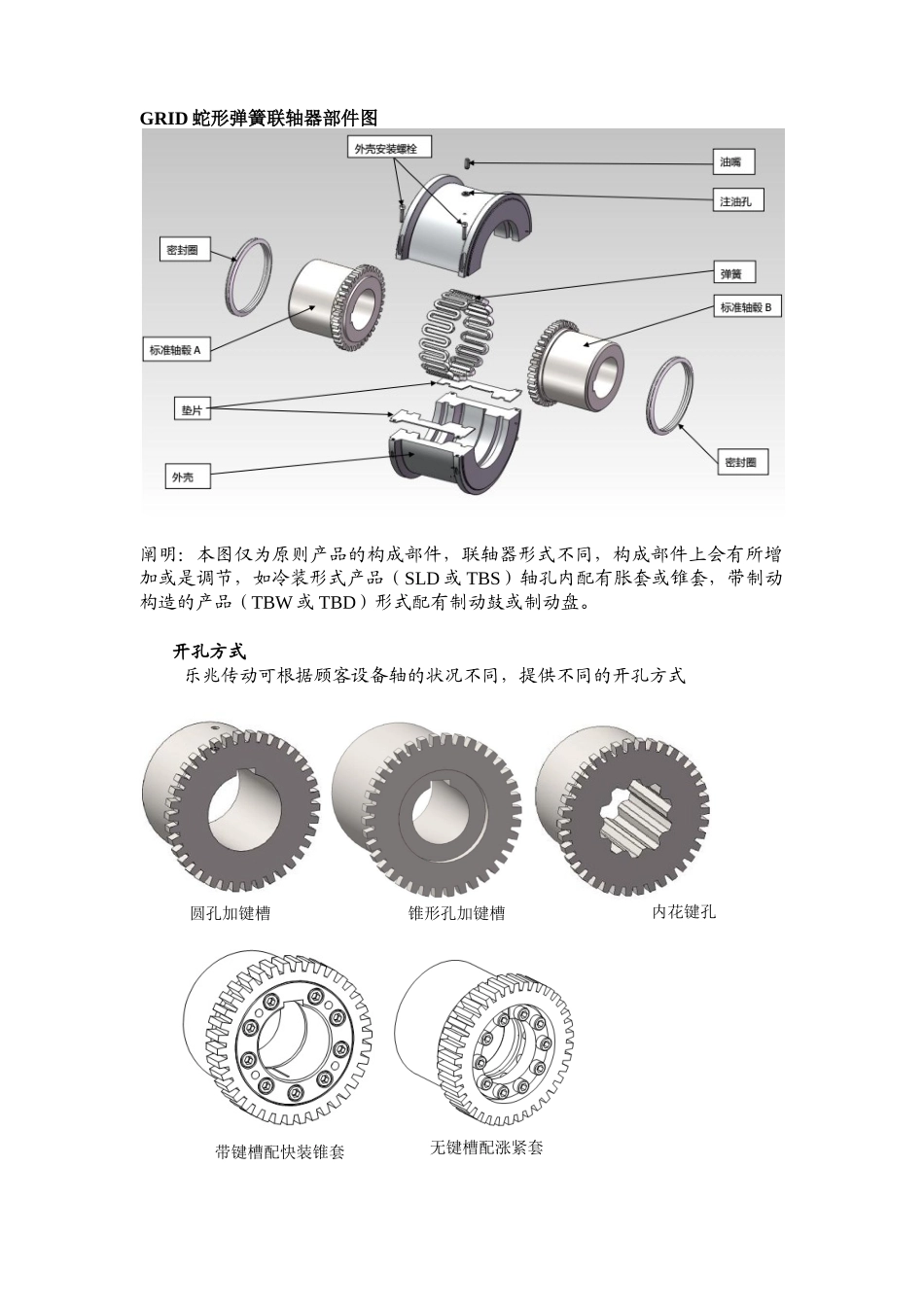

美国乐兆蛇形弹簧联轴器安装手册Grid Coupling本手册合用范畴：本手册合用于规格从 1020 至 1260 的美国乐兆 GRID 蛇形弹簧联轴器。工具准备：安装及检测乐兆蛇形弹簧联轴器时，只需使用原则机械工具，如：扳手、直尺、探规和游标卡尺、百分表等。轴孔公差配合阐明：在客户未指定轴孔公差的状况下，乐兆采用下列公差加工内孔：孔径不大于等于 Ф100，内孔公差为 H7，键槽公差 Js9，基本为过渡配合。键槽垂直方向可配定位螺栓固定。孔径不不大于 Ф100，内孔公差为 M7，键槽公差 Js9，基本为过盈配合。无定位螺栓。本安装阐明均以圆孔+键槽轴孔形式为例。如其它方式，请洽乐兆人员。安装前准备工作： 安装间隙配合的联轴器（普通为轴孔不大于等于 Ф100）时，需要清洗全部有关零件并检查轮毂、轴和键槽上与否有毛刺，不可加热间隙配合的轮毂。安装轮毂时其端面应与轴端齐平，或符合其它指定规定安装，并拧紧固定螺钉。安装过盈配合的联轴器（1100~1260）时，没有固定螺钉。使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到 135℃，超出 200℃，将要损坏密封件。直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。装配前检查全部联轴器配件与否齐全，特别需要注意密封圈、密封垫、油嘴、安装螺栓等细小部件与否齐全。警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。如使用油池加热，油的闪燃点必须高于 177°C。不可将轮毂直接放置在容器底部，底部需要放置铁块等物品以作隔离。不可在易燃环境中或易燃物附近使用明火。GRID 蛇形弹簧联轴器部件图阐明：本图仅为原则产品的构成部件，联轴器形式不同，构成部件上会有所增加或是调节，如冷装形式产品（SLD 或 TBS）轴孔内配有胀套或锥套，带制动构造的产品（TBW 或 TBD）形式配有制动鼓或制动盘。开孔方式乐兆传动可根据顾客设备轴的状况不同，提供不同的开孔方式圆孔加键槽锥形孔加键槽内花键孔带键槽配快装锥套无键槽配涨紧套安装环节1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净全部的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。然后轻轻地在密封圈上也涂一层润滑脂脂，在装配轮毂之前，把密封圈套入轴上。如果是间隙配合的，不需加热；如果是过盈配合的，根据前面的阐明加热轮毂。装轮毂时注意密封圈不可接触热的轴毂，以免烫坏。然后分别把轮毂装到对应的轴上，除非另有其它阐明，普通轮毂...
