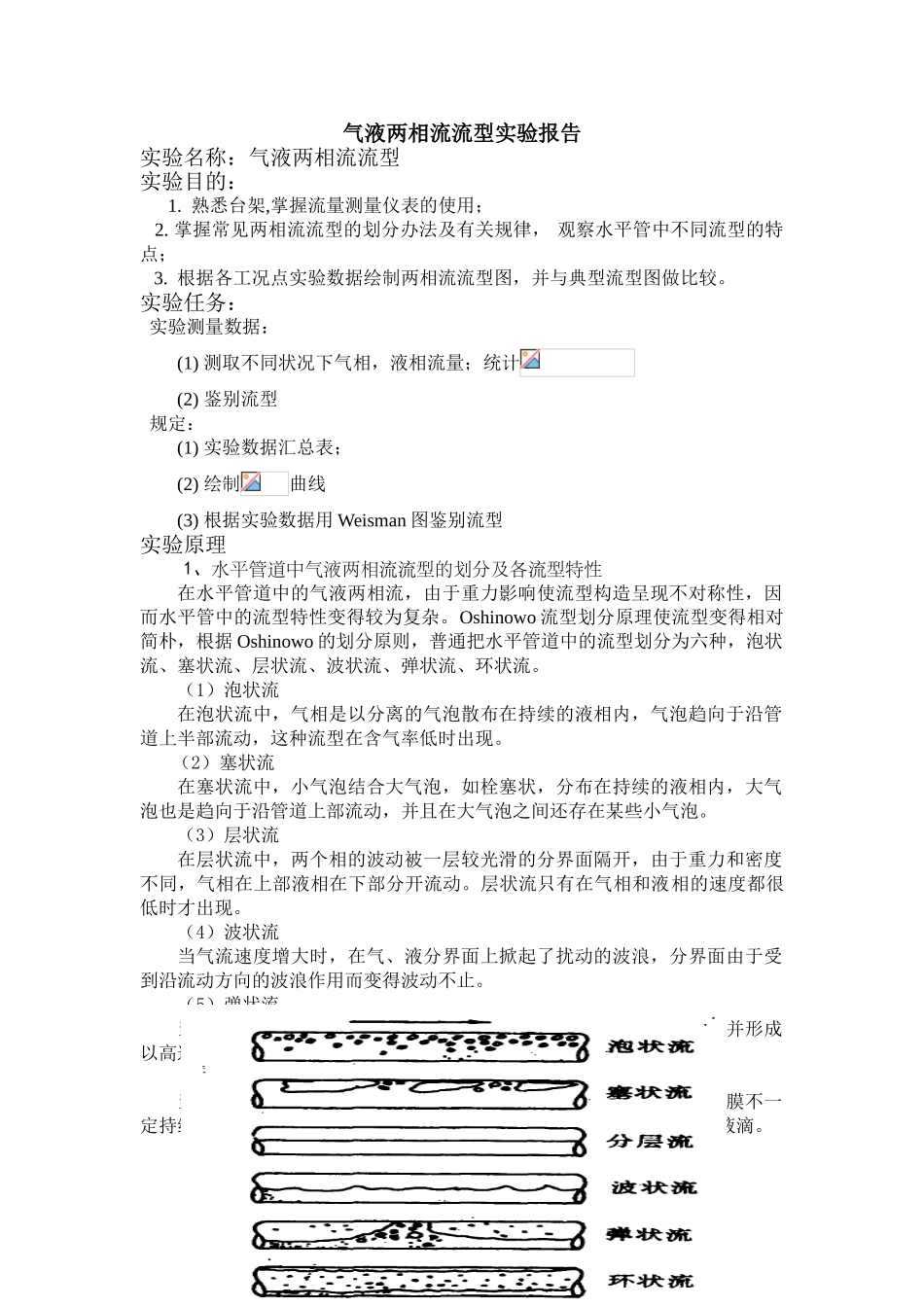

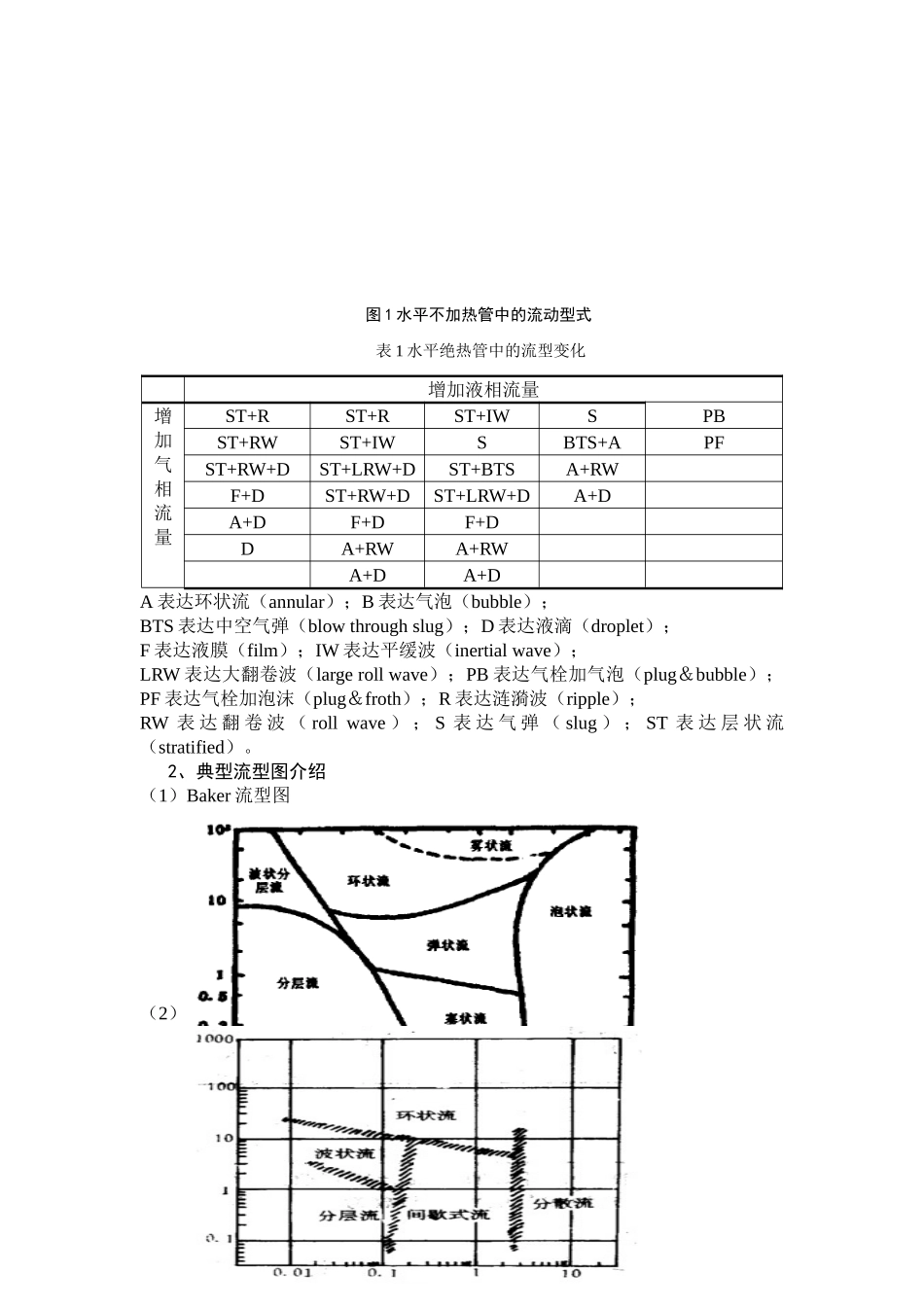

气液两相流流型实验报告实验名称：气液两相流流型实验目的：1. 熟悉台架,掌握流量测量仪表的使用； 2. 掌握常见两相流流型的划分办法及有关规律， 观察水平管中不同流型的特点； 3. 根据各工况点实验数据绘制两相流流型图，并与典型流型图做比较。实验任务：实验测量数据：(1) 测取不同状况下气相，液相流量；统计(2) 鉴别流型规定：(1) 实验数据汇总表；(2) 绘制曲线(3) 根据实验数据用 Weisman 图鉴别流型实验原理 1、水平管道中气液两相流流型的划分及各流型特性在水平管道中的气液两相流，由于重力影响使流型构造呈现不对称性，因而水平管中的流型特性变得较为复杂。Oshinowo 流型划分原理使流型变得相对简朴，根据 Oshinowo 的划分原则，普通把水平管道中的流型划分为六种，泡状流、塞状流、层状流、波状流、弹状流、环状流。（1）泡状流在泡状流中，气相是以分离的气泡散布在持续的液相内，气泡趋向于沿管道上半部流动，这种流型在含气率低时出现。（2）塞状流在塞状流中，小气泡结合大气泡，如栓塞状，分布在持续的液相内，大气泡也是趋向于沿管道上部流动，并且在大气泡之间还存在某些小气泡。（3）层状流在层状流中，两个相的波动被一层较光滑的分界面隔开，由于重力和密度不同，气相在上部液相在下部分开流动。层状流只有在气相和液相的速度都很低时才出现。（4）波状流当气流速度增大时，在气、液分界面上掀起了扰动的波浪，分界面由于受到沿流动方向的波浪作用而变得波动不止。（5）弹状流当气体流速更高时，分界面处的波浪被激起与管道上部管壁接触，并形成以高速沿管道向前推动的弹状块。（6）环状流当气体流速进一步增高时，就形成气核和围绕管周的一层液膜，液膜不一定持续均匀的围绕整个管周，管子的下部液膜较厚，在气芯中也夹带有液滴。 图 1 水平不加热管中的流动型式 表 1 水平绝热管中的流型变化增加液相流量增加气相流量ST+RST+RST+IWSPBST+RWST+IWSBTS+APFST+RW+DST+LRW+DST+BTSA+RWF+DST+RW+DST+LRW+DA+DA+DF+DF+DDA+RWA+RWA+DA+DA 表达环状流（annular）；B 表达气泡（bubble）；BTS 表达中空气弹（blow through slug）；D 表达液滴（droplet）；F 表达液膜（film）；IW 表达平缓波（inertial wave）；LRW 表达大翻卷波（large roll wave）；PB 表达气栓加气泡（plug＆bubble）；PF 表达气栓加泡沫（plug＆froth）；R 表达涟漪波（ripple）；RW 表 达 翻 卷 波 （ roll w...
