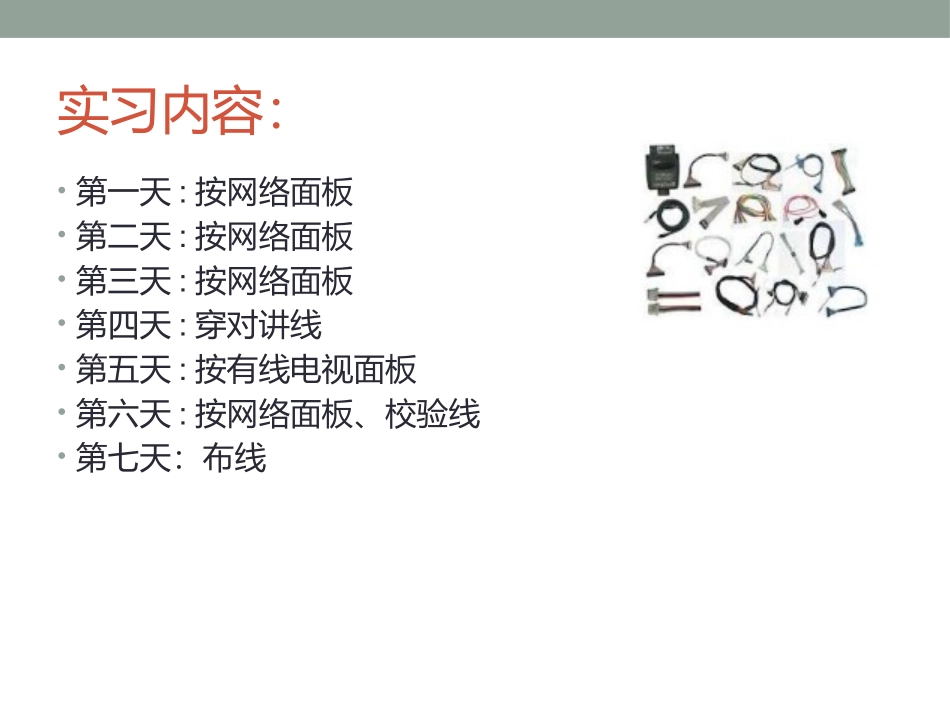

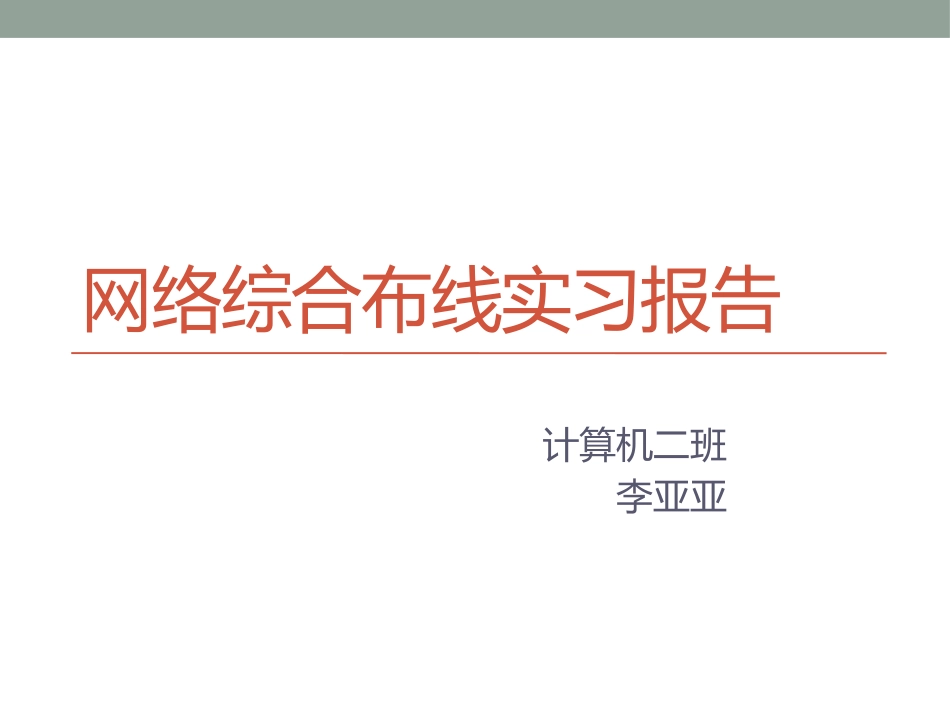

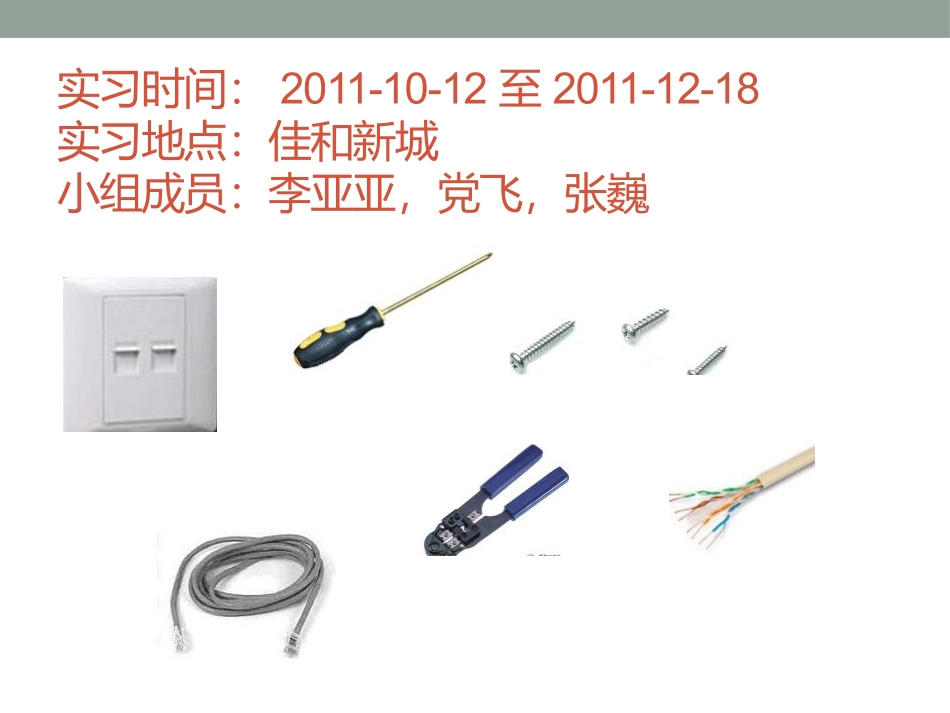

网络综合布线实习报告计算机二班李亚亚实习时间：2011-10-12至2011-12-18实习地点：佳和新城小组成员：李亚亚，党飞，张巍实习内容：•第一天:按网络面板•第二天:按网络面板•第三天:按网络面板•第四天:穿对讲线•第五天:按有线电视面板•第六天:按网络面板、校验线•第七天：布线一安网络面板工具介绍：1.网线2.网线钳子3.面板••4.螺丝刀和螺丝一、安网络面板（续）操作步骤：•1.首先把网线多余的部分用剪钳割掉，然后剥除双绞线外层保护套长约20_30mm，露出八根双绞线，把缠着的双绞线分开理直•2.然后把面板上的网络模块和电话模块拆下来，把双绞线按T568B排列线序，即按照橙，橙白，白绿，白蓝的顺序卡入卡槽，用剪钳剪除双绞线头，用压线工具将端接好的防尘盖接到模块中，这样就把网络模块接好了。•3.然后将双绞线的白宗线接到电话模块的4号卡槽中，将双绞线的宗线接到电话模块的5号卡槽中，注意两条线的末端不能相交，用打线工具将线压入卡槽并切断，将端接好的防尘盖接到电话模块中。•4.最后将整个面板扣在墙上，用螺丝固定在墙里，这样面板的安装就完成了。一、穿对讲线工具介绍：1.对讲线2.网线钳子3.胶布••4.壁纸刀二、穿对讲线•1.首先通过拽啦对讲线，较验线对应的房间，是一号房间就粘一圈胶布，是二号线就粘两圈胶布，三号房间就粘三圈线。•2.将对讲线从十楼通过墙内的通道送到九楼，然后用斜口钳子将从十一楼传下来的对讲线以及室内对应的对讲线的皮拔掉，再逐一拔掉里面铜丝的皮，露出铜丝，把从十一楼传下来的线的一号线和十楼室内对应的一号线的相同的颜色的线用胶布粘起来，把从十一楼传下来的线的二号线和十楼室内对应的二号线的相同的颜色的线用胶布粘起来，然后将整个线塞进对讲盒。这样，十楼的工作就完成了。•3.在九楼只需要将从十楼传下来的线照着十一楼的样子和九楼室内对应的对讲线连起来即可，而不需要将对讲线送到八楼。•4.同样，偶数层的工作和和楼一样，奇数层的工作和九楼一样。三、安有线电视面板工具介绍：1.有线电视线2.网线钳子3.面板•4.QQ头三、安有线电视面板操作步骤：•1.在电源面板的旁边就是有线电视的面板，把有线电视的白色的线用斜口钳子或者壁纸刀割掉有线电视线多余的部分，使线的端口距离墙壁大概十五厘米，然后再用壁纸刀或者斜口钳子割掉有线电视线外面的一层皮，会看到有一层钢丝包着中间的一根线，这层钢丝的作用是起屏蔽作用，使有线电视更清晰。•2.然后用同样的方法割掉里面的线的皮，会露出一根铜丝，如果接的时候让外面的钢丝和铜丝接触到，电视就会有雪花。•3.接下来就打开乘着模块的塑料袋，取出里面的一个小袋，里面有QQ头和一个环，把环套在有线电视的线上，然后按上QQ头，把QQ头按进线内，使QQ头的上端插到有线电视的里外两根线中间，用钳子把捏环使其紧扣在线和QQ头的接口处。接着取出硬扣，按顺时针的方向扭硬扣，使其扣在QQ头上。三、安有线电视面板•4.第三步是上螺丝，把模块按在墙上，用螺丝刀把螺丝拧在模板上，使模板固定在墙上，然后扣上面板即可。•5.还有一种情况是有两根有线电视的线，这种情况就需要用上面的方法割掉两根线的皮，露出铜丝，但是不能割掉钢丝，再拿一段二十厘米左右的有线电视线，割掉两端的皮，一端留钢丝一端不留，把有钢丝的一端的铜丝和其余两根线的铜丝用钳子捏在一起，把三根线的钢丝捏一起，然后用胶布把接口处粘住。然后将第三根线按照前面的方法和模板按在一起，按上面板即可。四、校线•1.首先，把网线的一端的皮拔开，把铜丝拧在一起，然后把分线盒的一端对应的网线也拔了皮。•2.打开万能表，使黑红接点分别搭在网线的两根线的铜丝上，如果此时万能表有反应，说明网线的这两个颜色的线是相通的。•3.为了保证测试的正确性，把另一端的网线的相应的颜色的线分开，用万能表测分线盒的一端的那两根线，此时万能表应该是没有反应的，再把另一端的对应的两根线接上，再用万能表测分线盒的网线的那两根线，这时，万能表有反应说明这两根线是相通的。•4.用相同的方法测其余颜色的线，如果都是通的就说明整根网线是相通的。五、布线•1.首先需要将线解线，就是把缠...
