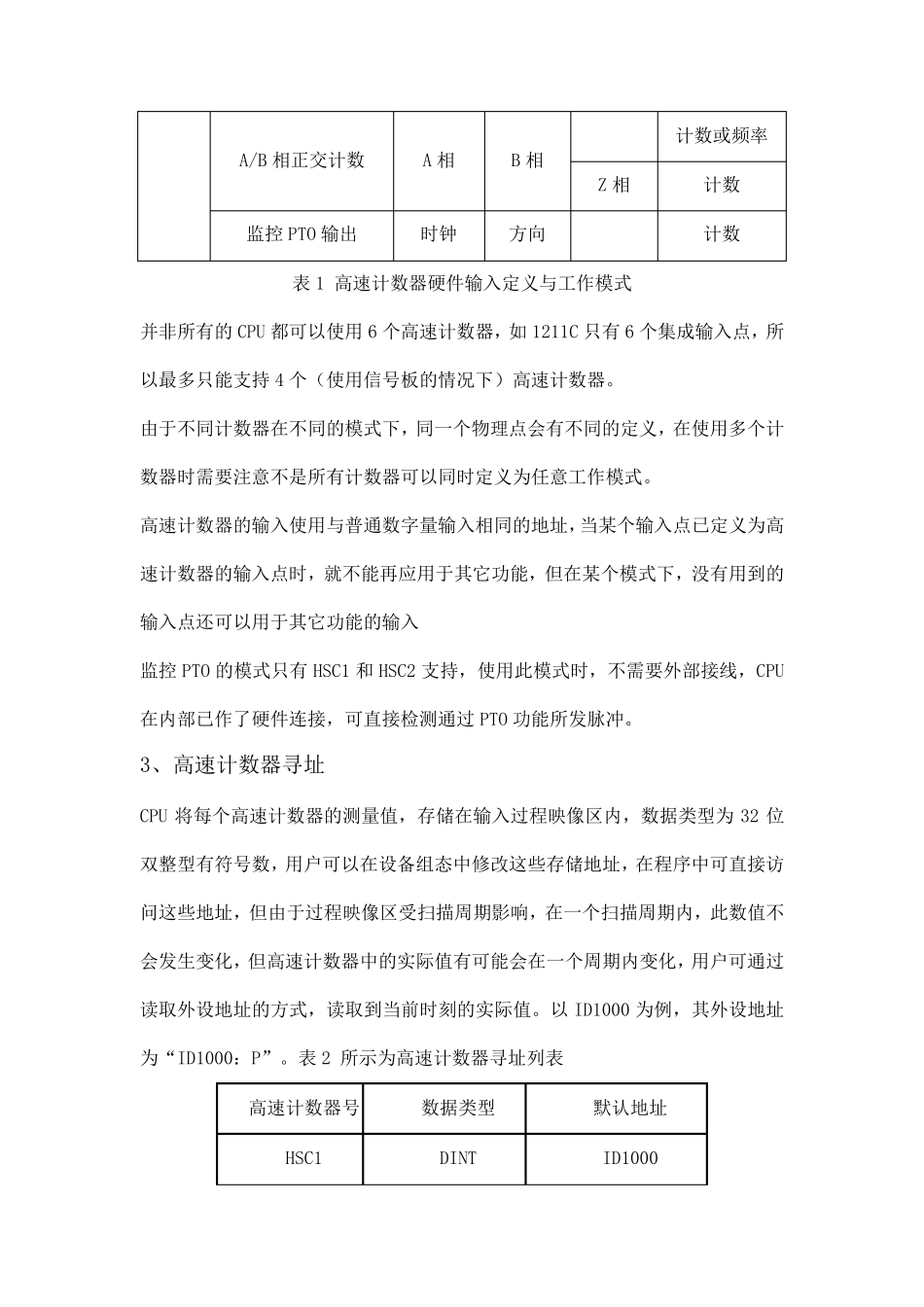

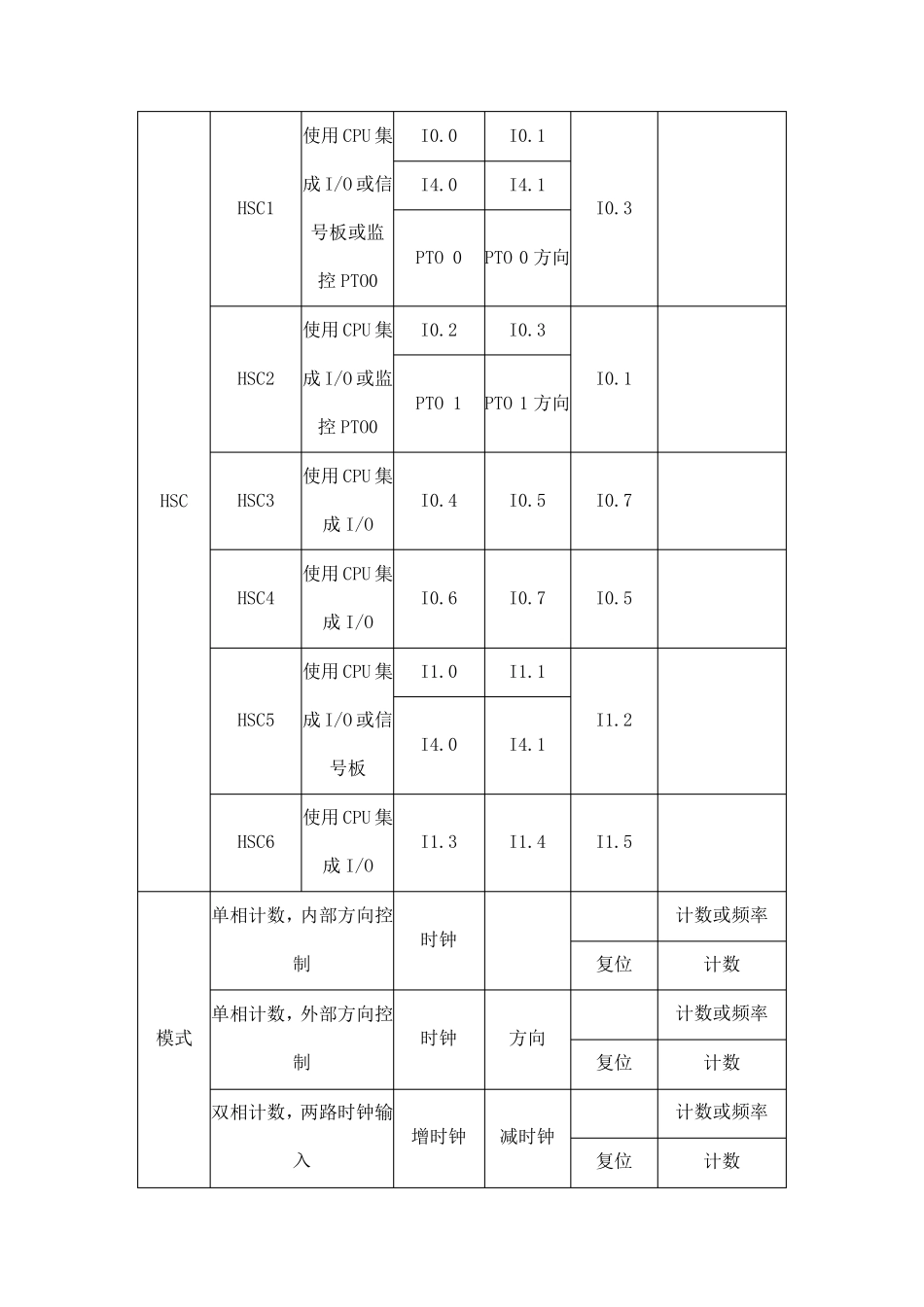

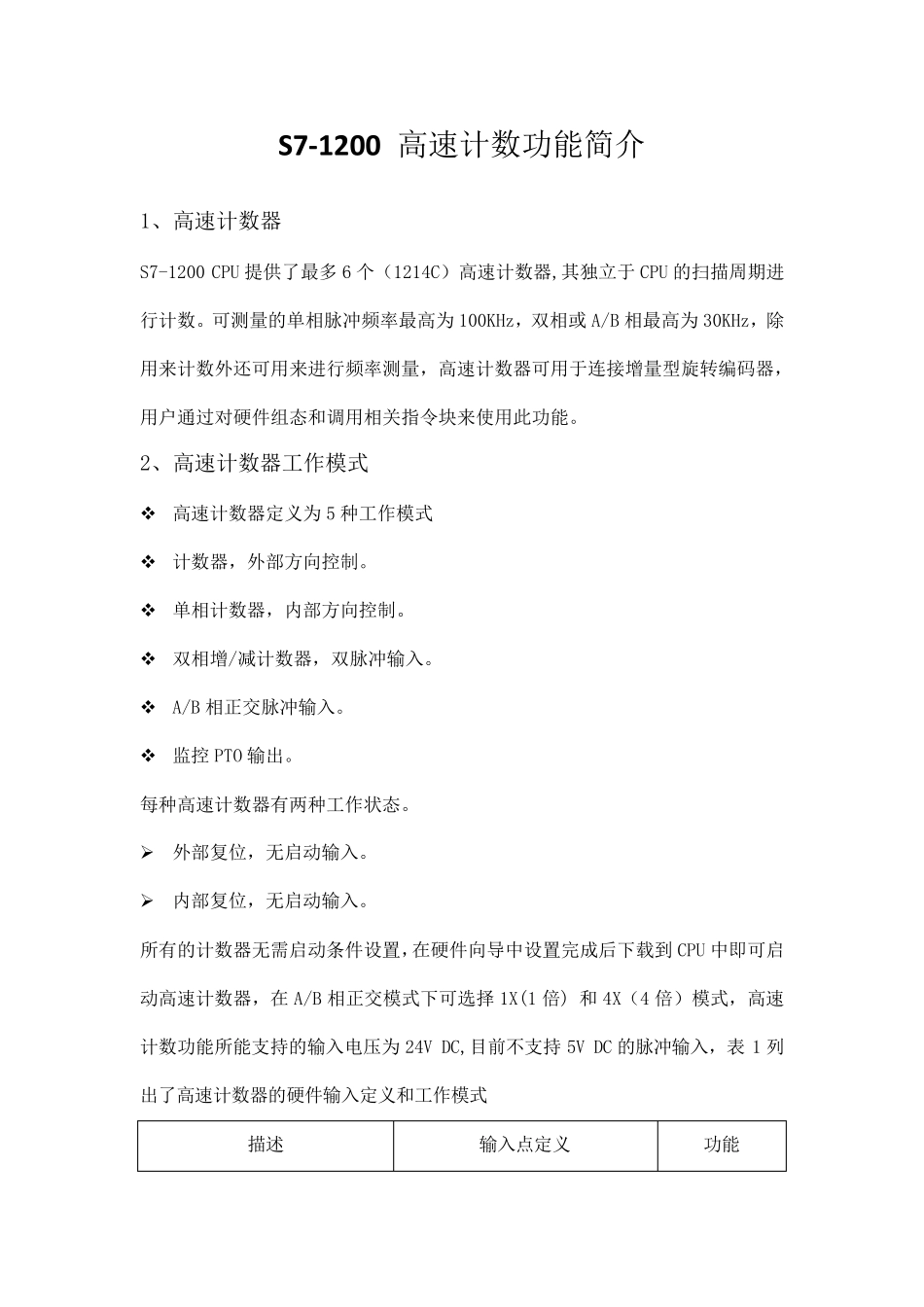

S7-1200 高速计数功能简介 1、高速计数器 S7-1200 CPU 提供了最多 6 个（1214C）高速计数器,其独立于 CPU 的扫描周期进行计数。可测量的单相脉冲频率最高为 100KHz，双相或 A/B 相最高为 30KHz，除用来计数外还可用来进行频率测量，高速计数器可用于连接增量型旋转编码器，用户通过对硬件组态和调用相关指令块来使用此功能。 2、高速计数器工作模式 ❖ 高速计数器定义为 5 种工作模式 ❖ 计数器，外部方向控制。 ❖ 单相计数器，内部方向控制。 ❖ 双相增/减计数器，双脉冲输入。 ❖ A/B 相正交脉冲输入。 ❖ 监控 PTO 输出。 每种高速计数器有两种工作状态。 ➢ 外部复位，无启动输入。 ➢ 内部复位，无启动输入。 所有的计数器无需启动条件设置，在硬件向导中设置完成后下载到 CPU 中即可启动高速计数器，在 A/B 相正交模式下可选择 1X(1 倍) 和 4X（4 倍）模式，高速计数功能所能支持的输入电压为 24V DC,目前不支持 5V DC 的脉冲输入，表 1 列出了高速计数器的硬件输入定义和工作模式 描述 输入点定义 功能 HSC HSC1 使用CPU 集成I/O 或信号板或监控PTO0 I0.0 I0.1 I0.3 I4.0 I4.1 PTO 0 PTO 0 方向 HSC2 使用CPU 集成I/O 或监控PTO0 I0.2 I0.3 I0.1 PTO 1 PTO 1 方向 HSC3 使用CPU 集成I/O I0.4 I0.5 I0.7 HSC4 使用CPU 集成I/O I0.6 I0.7 I0.5 HSC5 使用CPU 集成I/O 或信号板 I1.0 I1.1 I1.2 I4.0 I4.1 HSC6 使用CPU 集成I/O I1.3 I1.4 I1.5 模式 单相计数，内部方向控制 时钟 计数或频率 复位 计数 单相计数，外部方向控制 时钟 方向 计数或频率 复位 计数 双相计数，两路时钟输入 增时钟 减时钟 计数或频率 复位 计数 A/B 相 正 交 计 数 A 相 B 相 计 数 或 频 率 Z 相 计 数 监 控 PTO 输 出 时 钟 方 向 计 数 表 1 高 速 计 数 器 硬 件 输 入 定 义 与 工 作 模 式 并 非 所 有 的 CPU 都 可 以 使 用 6 个 高 速 计 数 器 ， 如 1211C 只 有 6 个 集 成 输 入 点 ， 所以 最 多 只 能 支 持 4 个 （ 使 用 信 号 板 的 情 况 下 ） 高 速 计 数 器 。 由 于 不 同 计 数 器 在 不 同 的 模 式 下 ， 同 一 个 物 理 点 会 有 不 同 的 定 义 ， 在 ...
