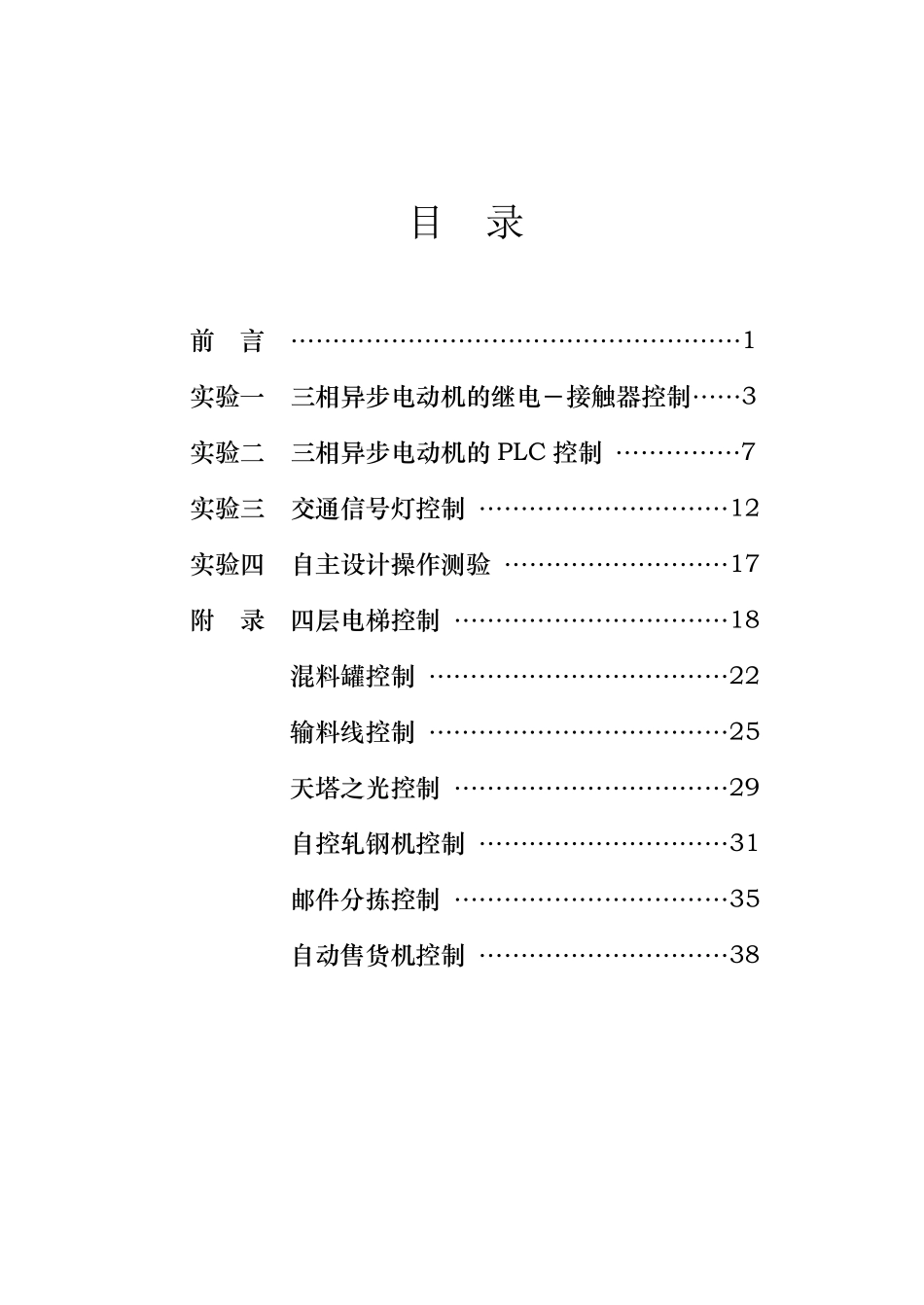

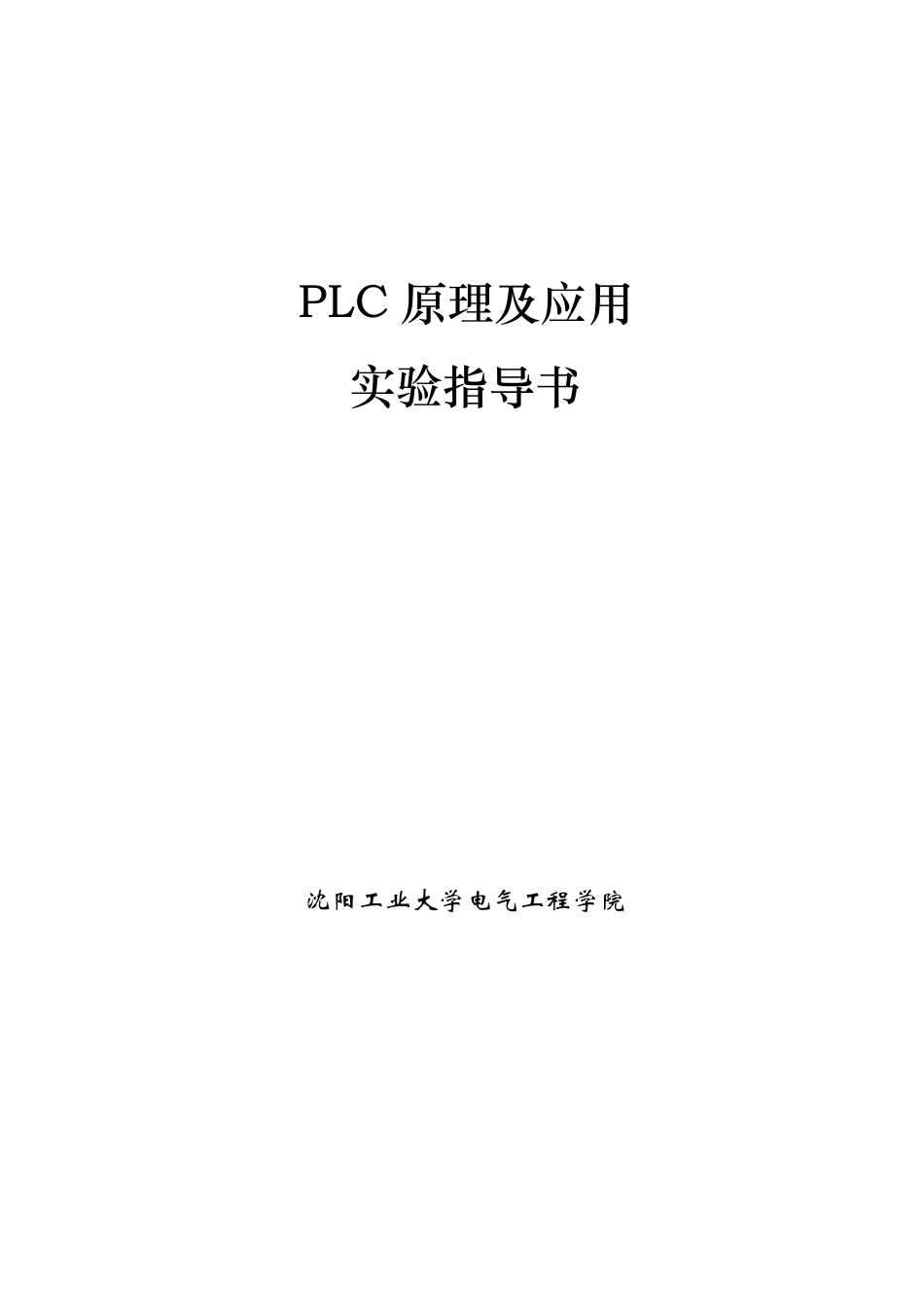

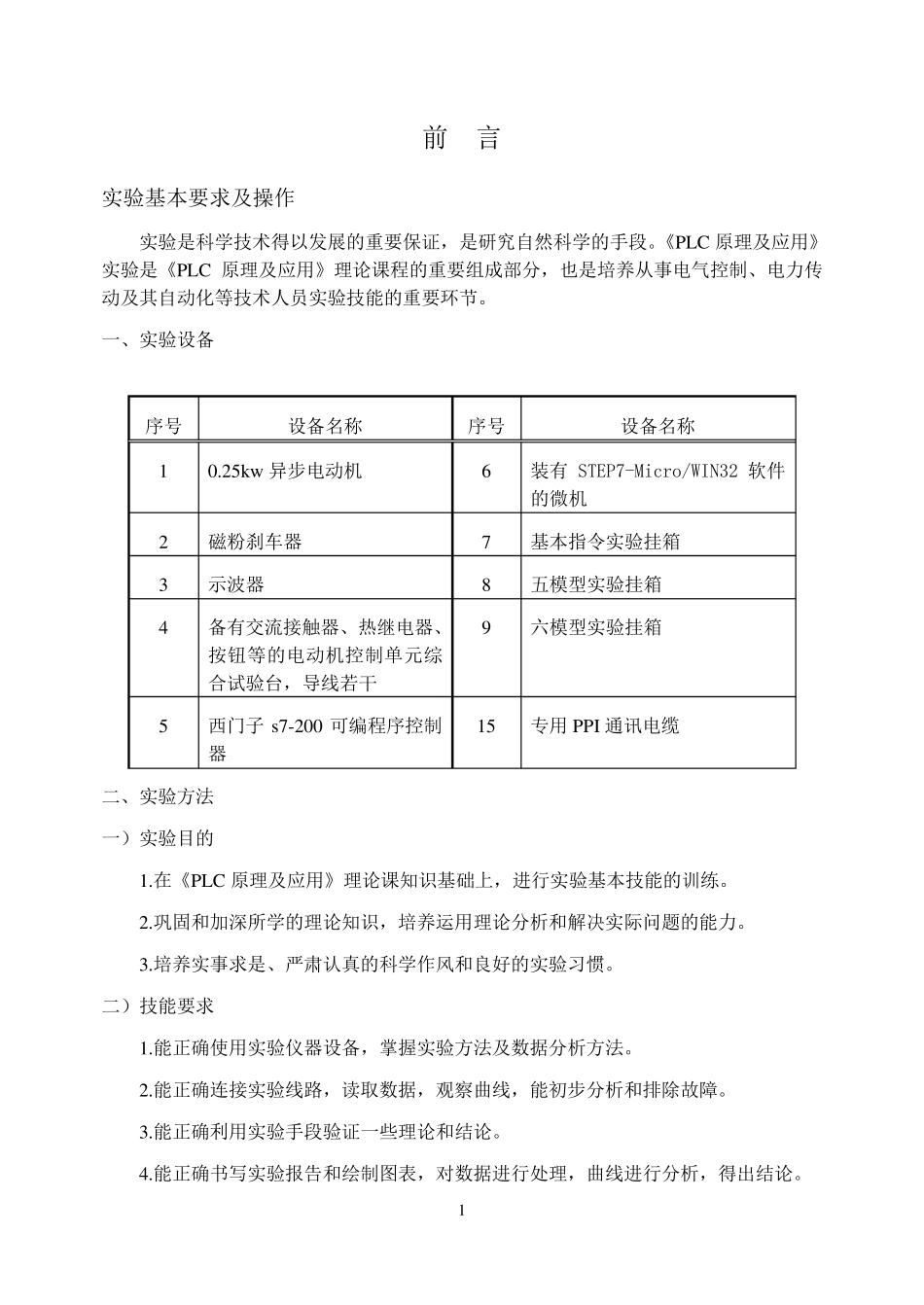

PLC 原 理 及 应 用 实 验 指 导 书 沈阳工业大学电气工程学院 目 录 前 言 … … … … … … … … … … … … … … … … … … 1 实 验 一 三 相 异 步 电 动 机 的 继 电 － 接 触 器 控 制 … … 3 实 验 二 三 相 异 步 电 动 机 的 PLC 控 制 … … … … … 7 实 验 三 交 通 信 号 灯 控 制 … … … … … … … … … … 12 实 验 四 自 主 设 计 操 作 测 验 … … … … … … … … … 17 附 录 四 层 电 梯 控 制 … … … … … … … … … … … 18 混 料 罐 控 制 … … … … … … … … … … … … 22 输 料 线 控 制 … … … … … … … … … … … … 25 天 塔 之 光 控 制 … … … … … … … … … … … 29 自 控 轧 钢 机 控 制 … … … … … … … … … … 31 邮 件 分 拣 控 制 … … … … … … … … … … … 35 自 动 售 货 机 控 制 … … … … … … … … … … 38 1 前 言 实验基本要求及操作 实验是科学技术得以发展的重要保证，是研究自然科学的手段。《PLC 原理及应用》实验是《PLC 原理及应用》理论课程的重要组成部分，也是培养从事电气控制、电力传动及其自动化等技术人员实验技能的重要环节。 一、实验设备 序号 设备名称 序号 设备名称 1 0.25kw 异步电动机 6 装有 STEP7-Micro/WIN32 软件的微机 2 磁粉刹车器 7 基本指令实验挂箱 3 示波器 8 五模型实验挂箱 4 备有交流接触器、热继电器、按钮等的电动机控制单元综合试验台，导线若干 9 六模型实验挂箱 5 西门子 s7-200 可编程序控制器 15 专用PPI 通讯电缆 二、实验方法 一）实验目的 1.在《PLC 原理及应用》理论课知识基础上，进行实验基本技能的训练。 2.巩固和加深所学的理论知识，培养运用理论分析和解决实际问题的能力。 3.培养实事求是、严肃认真的科学作风和良好的实验习惯。 二）技能要求 1.能正确使用实验仪器设备，掌握实验方法及数据分析方法。 2.能正确连接实验线路，读取数据，观察曲线，能初步分析和排除故障。 3.能正确利用实验手段验证一些理论和结论。 4.能正确书写实验报告和绘制图表，对数据进...
