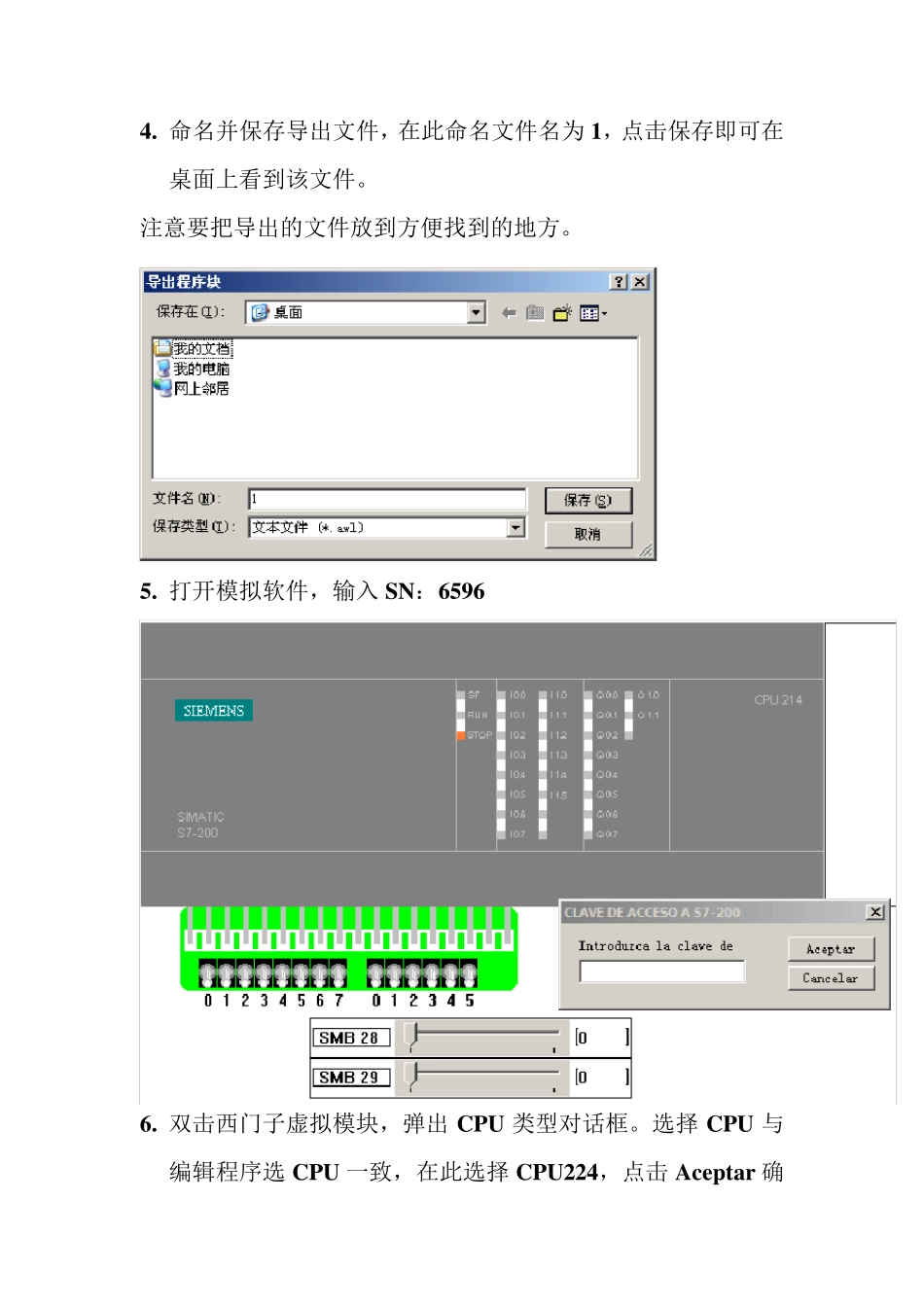

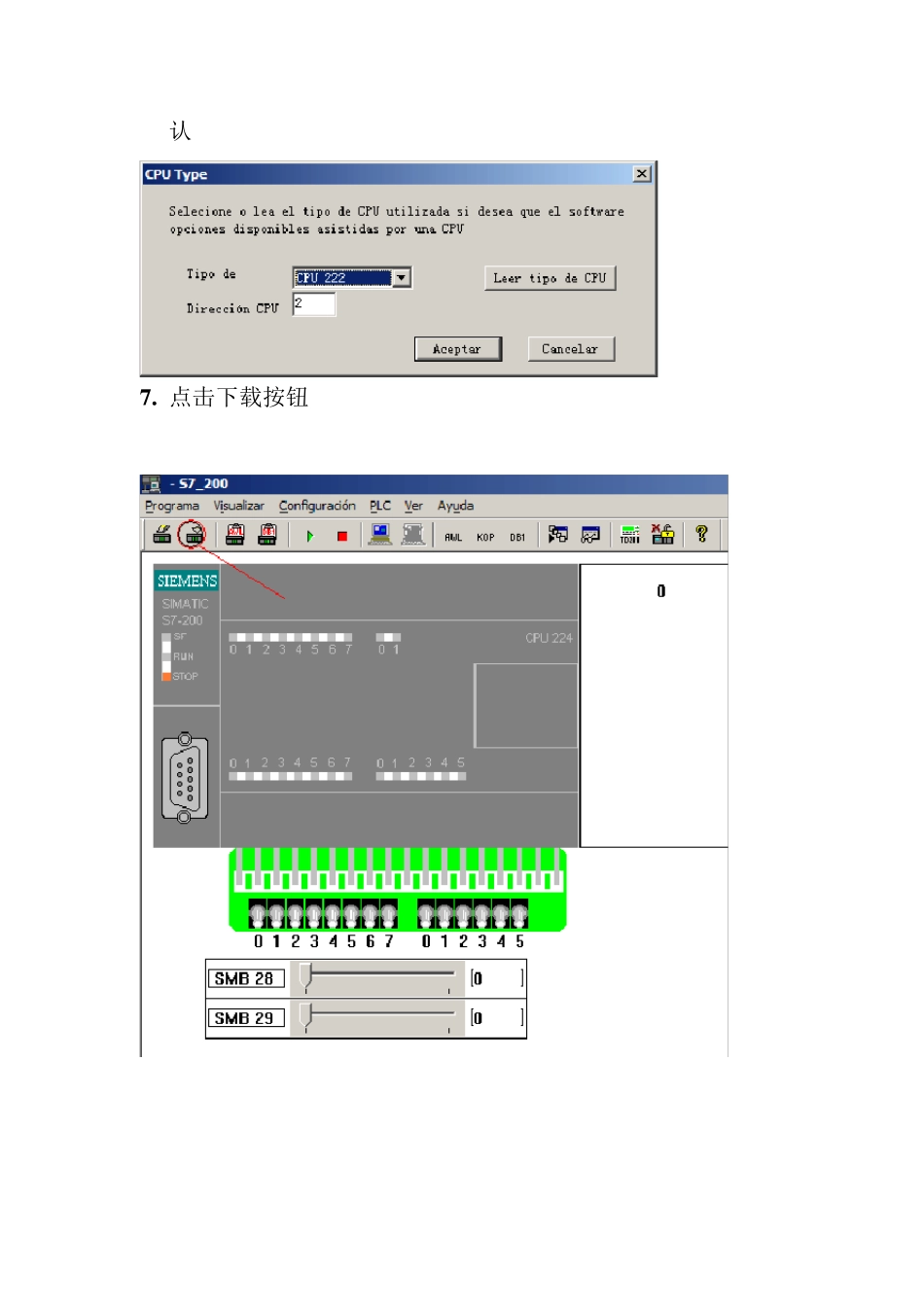

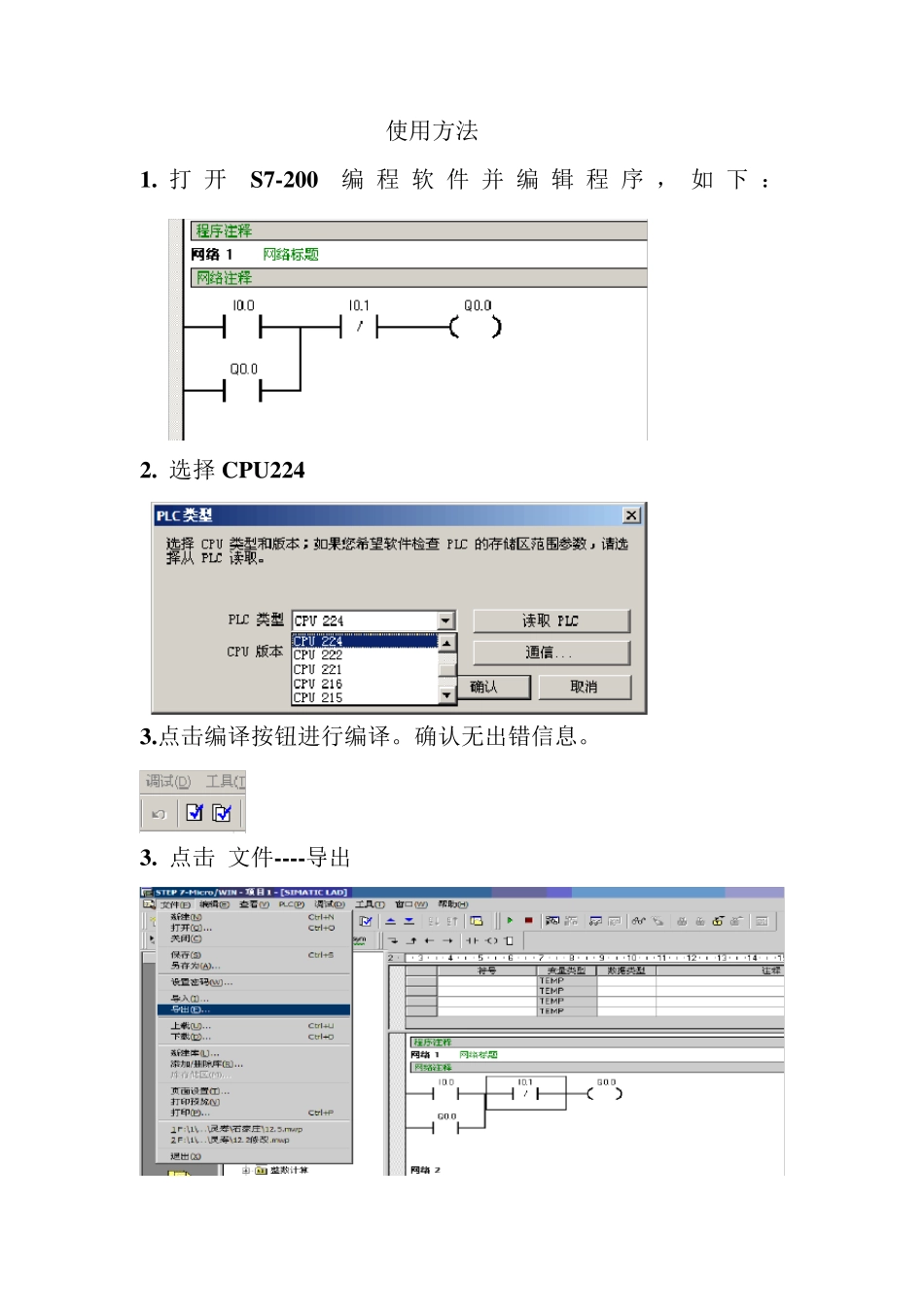

使用方法 1. 打开S7-200编程软件并编辑程序，如下： 2. 选择CPU 224 3.点击编译按钮进行编译。确认无出错信息。 3. 点击 文件----导出 4. 命名并保存导出文件，在此命名文件名为1，点击保存即可在桌面上看到该文件。 注意要把导出的文件放到方便找到的地方。 5. 打开模拟软件，输入 SN：6596 6. 双击西门子虚拟模块，弹出CPU 类型对话框。选择 CPU 与编辑程序选 CPU 一致，在此选择 CPU224，点击Aceptar 确 认 7 . 点击下载按钮 8. 弹出如下对话框： 只选择逻辑块，如图： 点击 Acceptar 确认。在弹出如下的对话框中选择您刚才导出的文件 1.aw l 9 .点击 “打开” 按钮,弹出以下界面： 其中一块是语句表，一块是梯形图。如果未出现该界面，点击工具栏上的图标中的 AWL KOP 10.点击启动按钮： 11.在弹出的对话框中选择 是（Y） 12.模拟CPU 运行指示灯变绿运行 13.点击工具栏上的图标：即可监视运行状态。 14.点击虚拟CPU下面的输入点端子对应的指示灯就会变绿。 15．在此点击I0.0 端子，如下： 根据所编写的程序可以使Q0.0 输出。监视梯形图亦是如此。 以下的操作应该很简单了，在此不再赘述。 对于 SMB28,SMB29 是两个电位器，可以用鼠标拖动滑块改变其数值，如想要其触发动作，须编写相应的程序。对于模拟量可以设置输入输出配置。对于输入同样也是拖动滑块改变模拟量数字大小。
