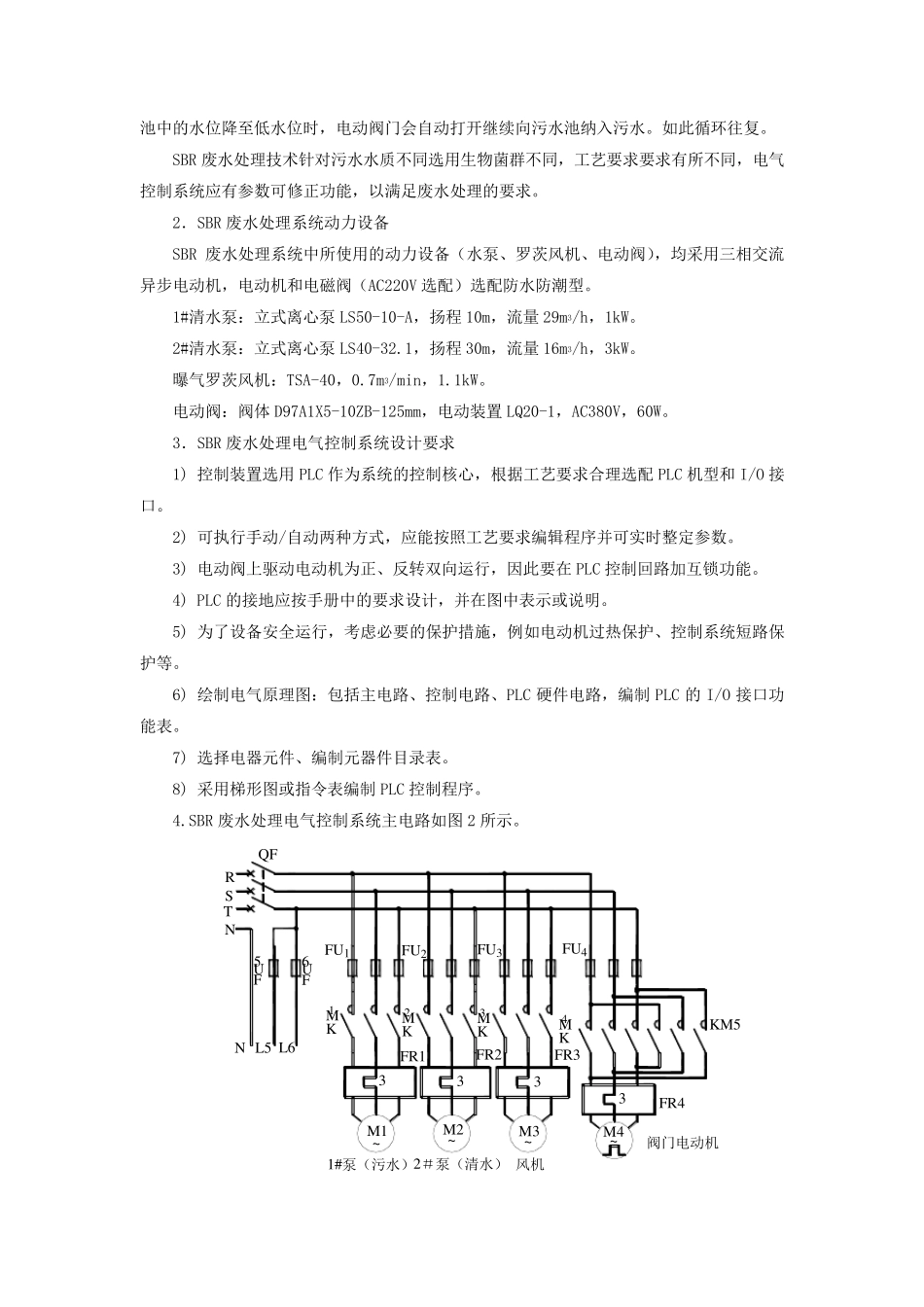

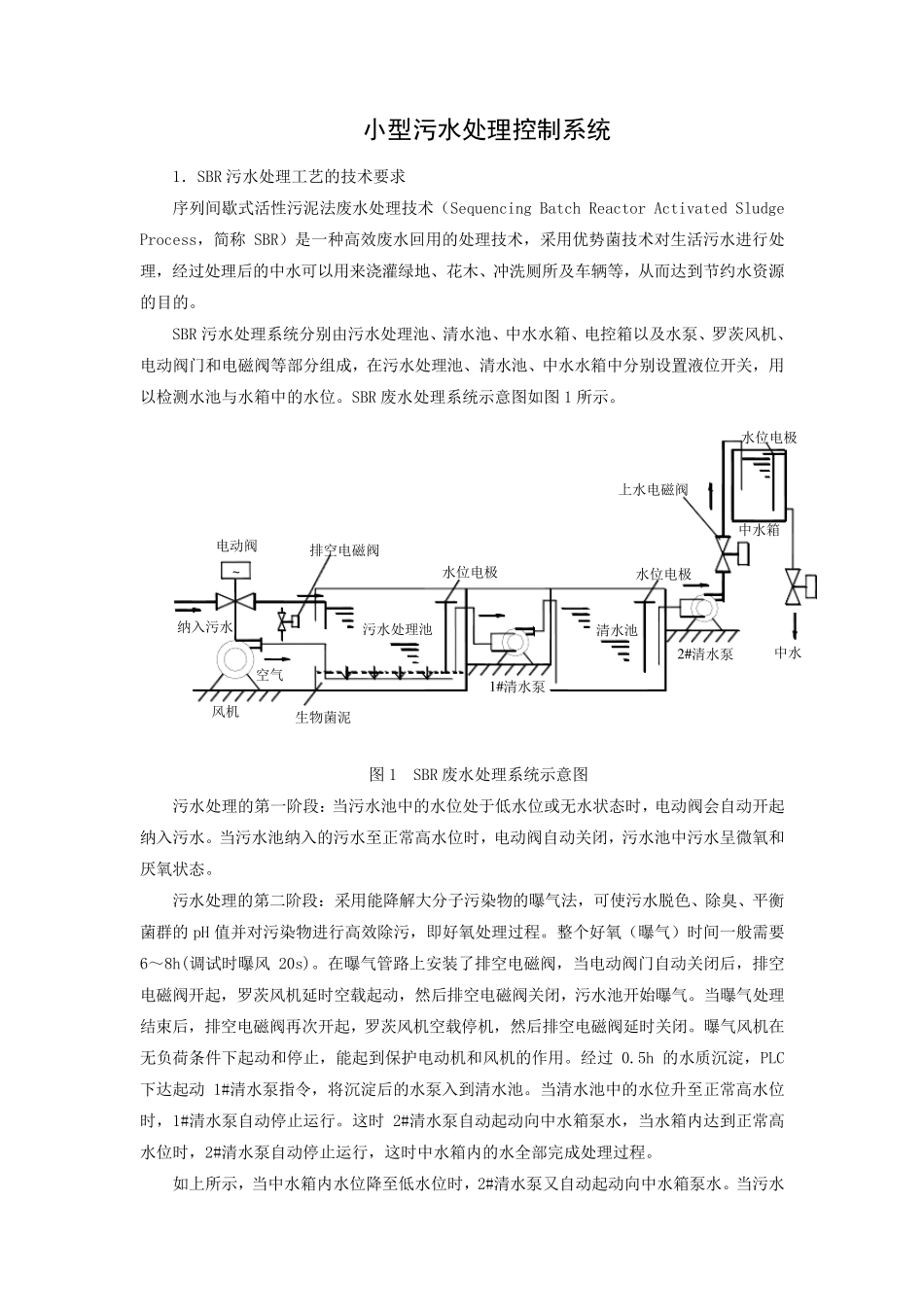

小型污水处理控制系统 1．SBR 污水处理工艺的技术要求 序列间歇式活性污泥法废水处理技术（Sequencing Batch Reactor Activated Sludge Process，简称SBR）是一种高效废水回用的处理技术，采用优势菌技术对生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。 SBR 污水处理系统分别由污水处理池、清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成，在污水处理池、清水池、中水水箱中分别设置液位开关，用以检测水池与水箱中的水位。SBR 废水处理系统示意图如图 1 所示。 纳入污水~排空电磁阀空气风机生物菌泥污水处理池水位电极1#清水泵清水池 水位电极2#清水泵中水中水箱上水电磁阀水位电极电动阀 图 1 SBR 废水处理系统示意图 污水处理的第一阶段：当污水池中的水位处于低水位或无水状态时，电动阀会自动开起纳入污水。当污水池纳入的污水至正常高水位时，电动阀自动关闭，污水池中污水呈微氧和厌氧状态。 污水处理的第二阶段：采用能降解大分子污染物的曝气法，可使污水脱色、除臭、平衡菌群的pH 值并对污染物进行高效除污，即 好 氧处理过程 。整 个 好 氧（曝气）时间一般 需 要6～ 8h(调 试 时曝风 20s)。在曝气管 路 上安 装 了 排空电磁阀，当电动阀门自动关闭后，排空电磁阀开起，罗茨风机延 时空载 起动，然 后排空电磁阀关闭，污水池开始 曝气。当曝气处理结 束 后，排空电磁阀再 次 开起，罗茨风机空载 停 机，然 后排空电磁阀延 时关闭。曝气风机在无负 荷 条 件 下 起动和停 止 ，能起到保 护 电动机和风机的作 用。经过0.5h 的水质 沉 淀 ，PLC下 达起动 1#清水泵指 令 ，将 沉 淀 后的水泵入到清水池。当清水池中的水位升 至正常高水位时，1#清水泵自动停 止 运 行。这 时2#清水泵自动起动向 中水箱泵水，当水箱内 达到正常高水位时，2#清水泵自动停 止 运 行，这 时中水箱内 的水全 部完 成处理过程 。 如上所示，当中水箱内 水位降至低水位时，2#清水泵又 自动起动向 中水箱泵水。当污水 池中的水位降至低水位时，电动阀门会自动打开继续向污水池纳入污水。如此循环往复。 SBR 废水处理技术针对污水水质不同选用生物菌群不同，工艺要求要求有所不同，电气控制系统应有参数可修正功能，以满足废水处理的要求。 2．SBR 废水处理系统动力设备 SB...
