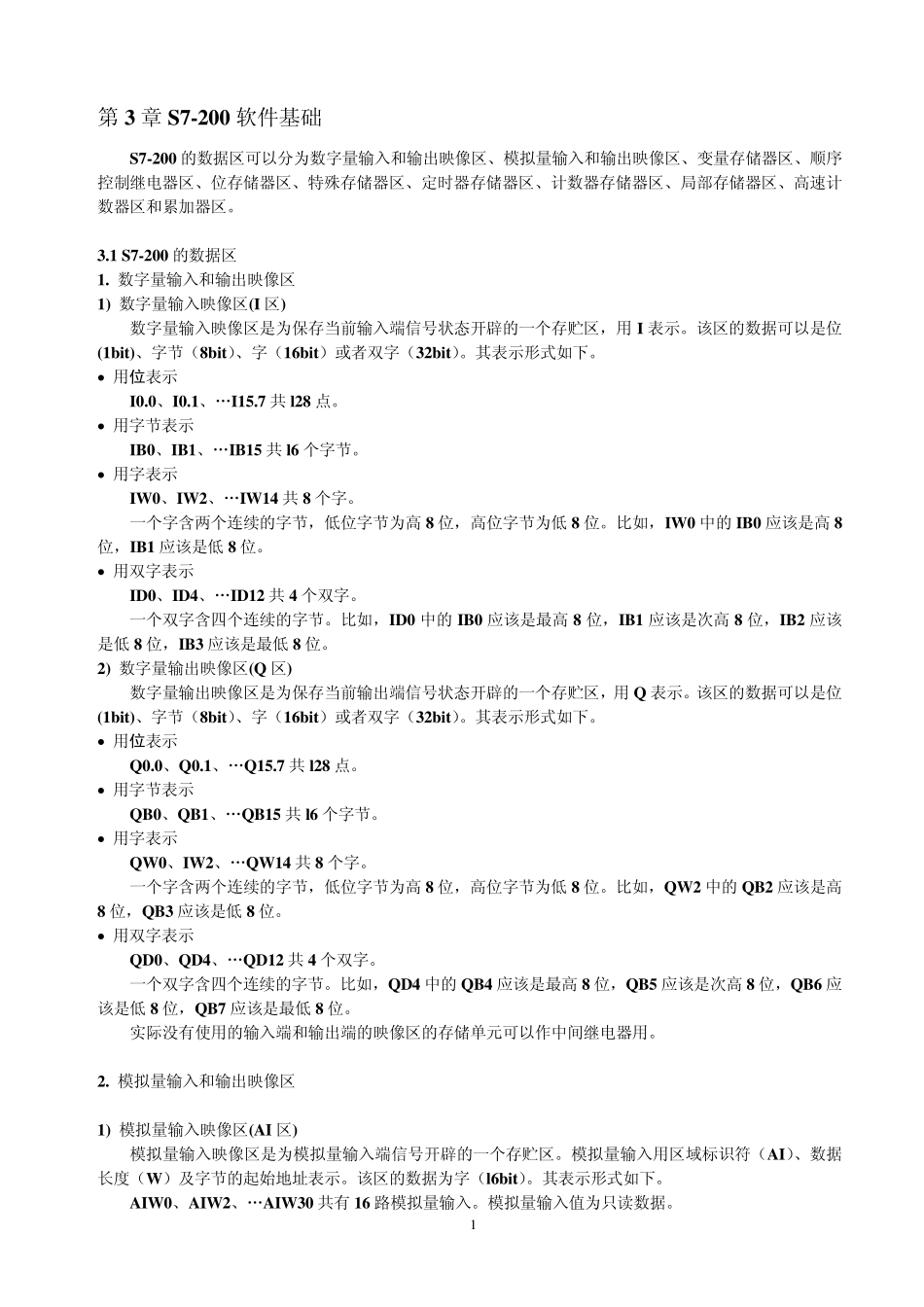

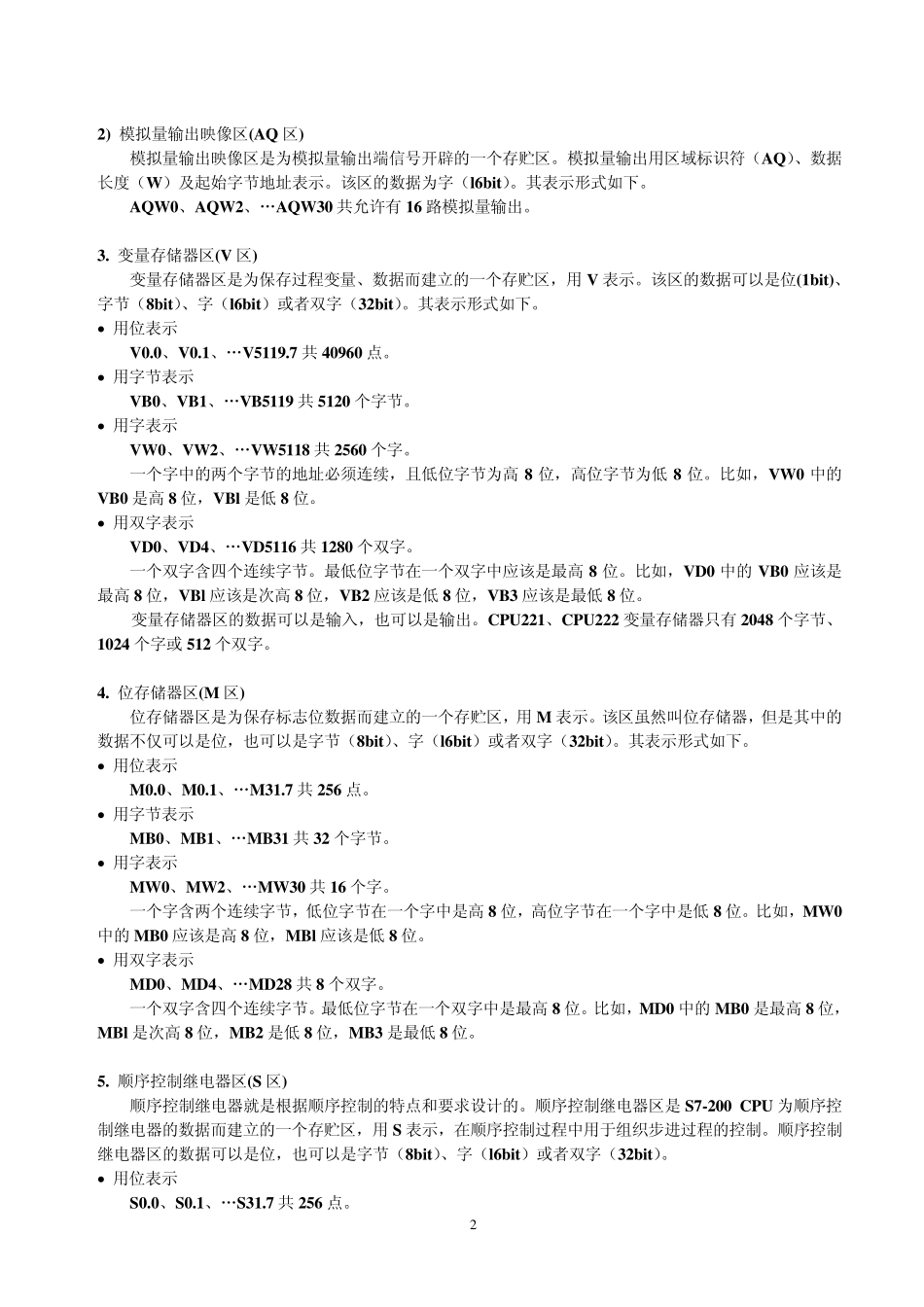

1 第3 章S7-200 软件基础 S7-200 的数据区可以分为数字量输入和输出映像区、模拟量输入和输出映像区、变量存储器区、顺序控制继电器区、位存储器区、特殊存储器区、定时器存储器区、计数器存储器区、局部存储器区、高速计数器区和累加器区。 3.1 S7-200 的数据区 1. 数字量输入和输出映像区 1) 数字量输入映像区(I 区) 数字量输入映像区是为保存当前输入端信号状态开辟的一个存贮区，用 I 表示。该区的数据可以是位(1bit)、字节（8bit）、字（16bit）或者双字（32bit）。其表示形式如下。  用位表示 I0.0、I0.1、„I15.7 共 l28 点。  用字节表示 IB0、IB1、„IB15 共 l6 个字节。  用字表示 IW0、IW2、„IW14 共 8 个字。 一个字含两个连续的字节，低位字节为高 8 位，高位字节为低 8 位。比如，IW0 中的IB0 应该是高 8位，IB1 应该是低 8 位。  用双字表示 ID0、ID4、„ID12 共 4 个双字。 一个双字含四个连续的字节。比如，ID0 中的IB0 应该是最高 8 位，IB1 应该是次高 8 位，IB2 应该是低 8 位，IB3 应该是最低 8 位。 2) 数字量输出映像区(Q 区) 数字量输出映像区是为保存当前输出端信号状态开辟的一个存贮区，用 Q 表示。该区的数据可以是位(1bit)、字节（8bit）、字（16bit）或者双字（32bit）。其表示形式如下。  用位表示 Q0.0、Q0.1、„Q15.7 共 l28 点。  用字节表示 QB0、QB1、„QB15 共 l6 个字节。  用字表示 QW0、IW2、„QW14 共 8 个字。 一个字含两个连续的字节，低位字节为高 8 位，高位字节为低 8 位。比如，QW2 中的QB2 应该是高8 位，QB3 应该是低 8 位。  用双字表示 QD0、QD4、„QD12 共 4 个双字。 一个双字含四个连续的字节。比如，QD4 中的QB4 应该是最高 8 位，QB5 应该是次高 8 位，QB6 应该是低 8 位，QB7 应该是最低 8 位。 实际没有使用的输入端和输出端的映像区的存储单元可以作中间继电器用。 2. 模拟量输入和输出映像区 1) 模拟量输入映像区(AI 区) 模拟量输入映像区是为模拟量输入端信号开辟的一个存贮区。模拟量输入用区域标识符（AI）、数据长度（W）及字节的起始地址表示。该区的数据为字（l6bit）。其表示形式如下。 AIW0、AIW2、„AIW30 共有 16 路模拟量输入。模拟量输入值为只读数据。 2 2) 模拟量输出映像区(AQ 区) 模拟量输出映像区是为...
