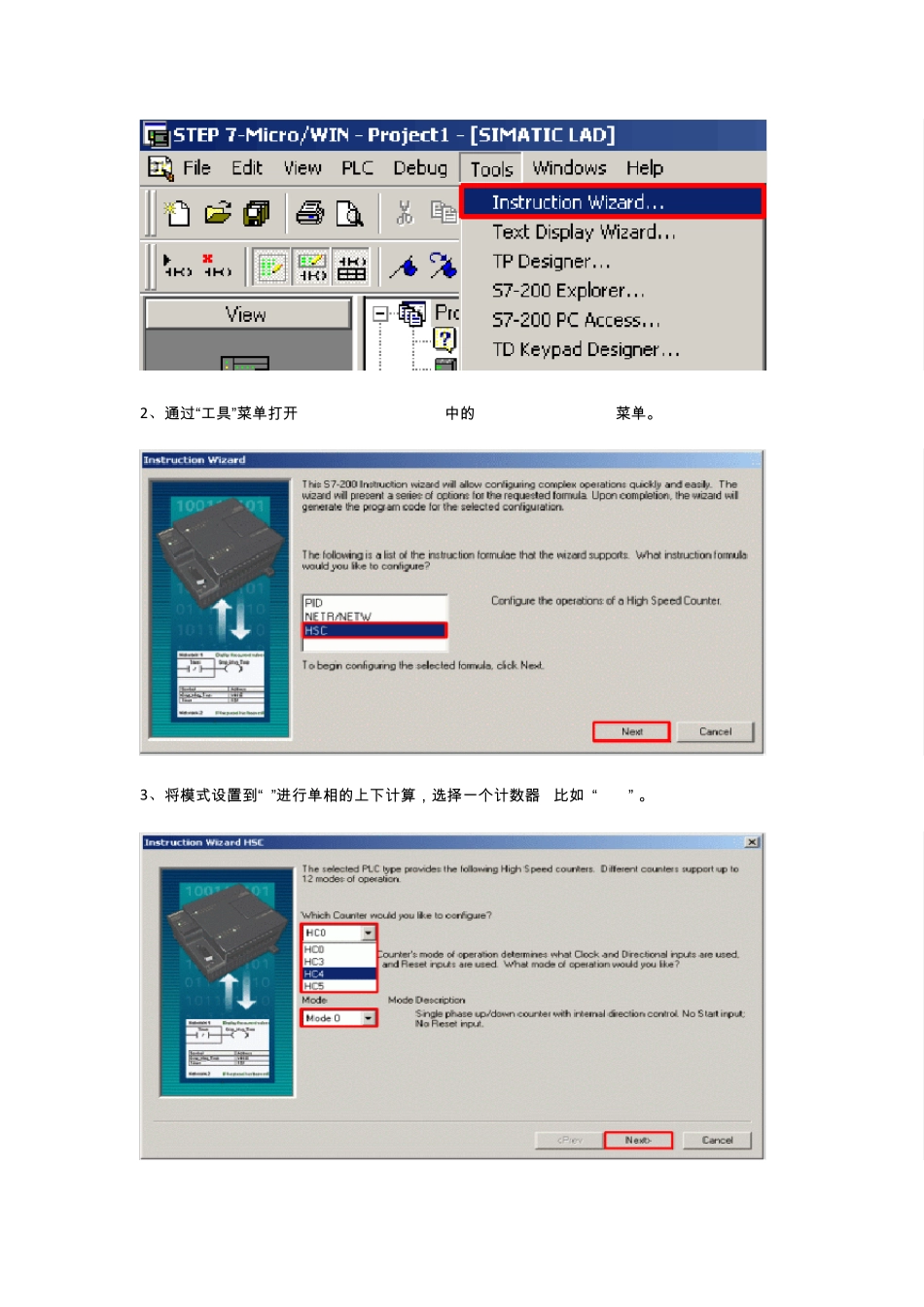

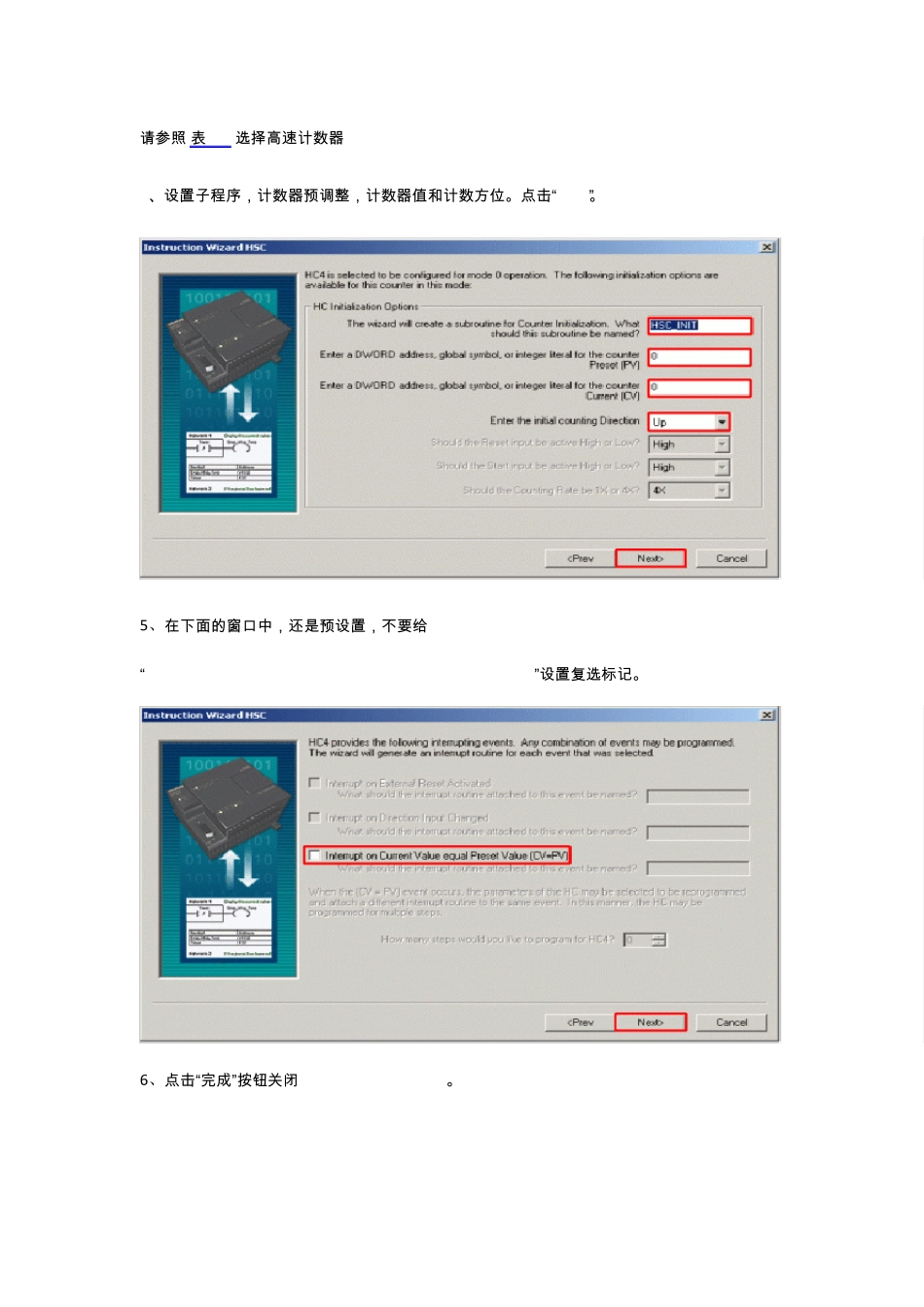

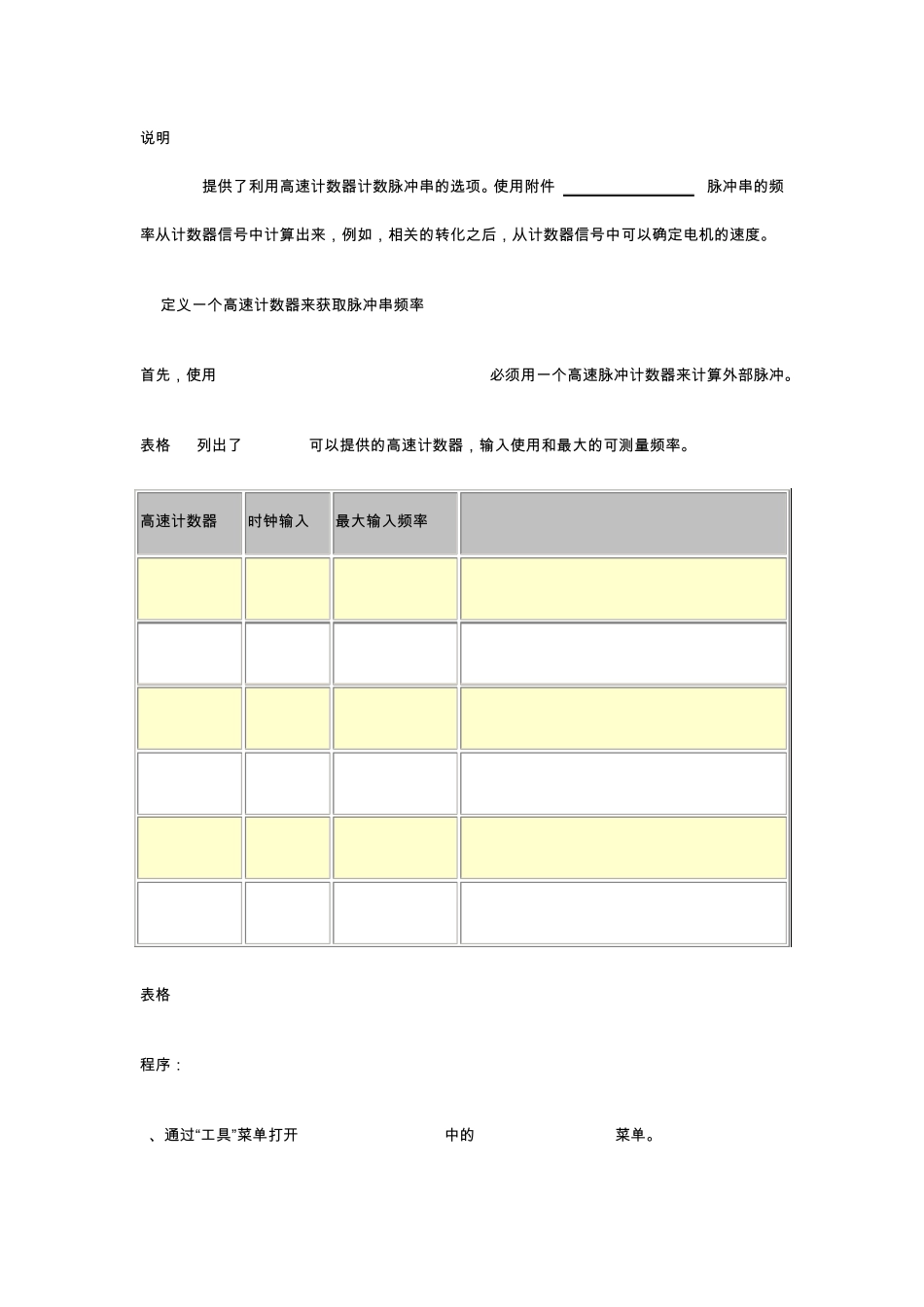

说 明 : S7-200 提 供 了 利 用 高 速 计 数 器 计 数 脉 冲 串 的 选 项 。 使 用 附 件 "Frequency" library, 脉 冲 串 的 频率 从 计 数 器 信 号 中 计 算 出 来 ， 例 如 ， 相 关 的 转 化 之 后 ， 从 计 数 器 信 号 中 可 以 确 定 电 机 的 速 度 。 1. 定 义 一 个 高 速 计 数 器 来 获 取 脉 冲 串 频 率 首 先 ， 使 用 STEP 7 Micro/WIN Instruction Wizard 必 须 用 一 个 高 速 脉 冲 计 数 器 来 计 算 外 部 脉 冲 。 表 格 01 列 出 了 S7-200 可 以 提 供 的 高 速 计 数 器 ， 输 入 使 用 和 最 大 的 可 测 量 频 率 。 高 速 计 数 器 时 钟 输 入 最 大 输 入 频 率 CPU HC0 E0.0 30 kHz 221, 222, 224, 224XP, 224XPsi, 226 HC1 E0.6 30 kHz 221, 222, 224, 224XP, 224XPsi, 226 HC2 E1.2 30 kHz 221, 222, 224, 224XP, 224XPsi, 226 HC3 E0.1 30 kHz 221, 222, 224, 224XP, 224XPsi, 226 HC4 E0.3 200 kHz 224XP, 224XPsi HC5 E0.4 200 kHz 224XP, 224XPsi 表 格 01 程 序 ： 1、通 过 “工 具 ”菜 单 打 开 STEP 7 Micro/WIN 中 的 Instruction Wizard 菜 单 。 2、通 过 “工 具 ”菜 单 打 开 STEP 7 Micro/WIN 中 的 Instruction Wizard 菜 单 。 3、将模式设置到“0”进行单 相的 上下计算，选择一个计数器 (比如 “HC4”)。 请 参 照 表 01 选 择 高 速 计 数 器 4、设 置 子 程 序 ， 计 数 器 预 调 整 ， 计 数 器 值 和 计 数 方 位 。 点 击 “Next”。 5、在 下 面 的 窗 口 中 ， 还 是 预 设 置 ， 不 要 给 “Interrupt on Current Value equal Preset Value (CV = PV)”设 置 复 选 标 记 。 6、点 击 “完 成 ”按 钮 关 闭 Instructions Wizard 。 表 格 02 2. 创 建 程 序 代 码 1、在 操 作 块 的 网 络 1 中 使 用 比 特 SM0.1 初 始 值 来 调 用 Instructions Wizard 为 高 速 计 数 器 产生 的 初 始 区 组 。 2 、在 网 络 2 中 使 用 下 表 中 的 相 ...
