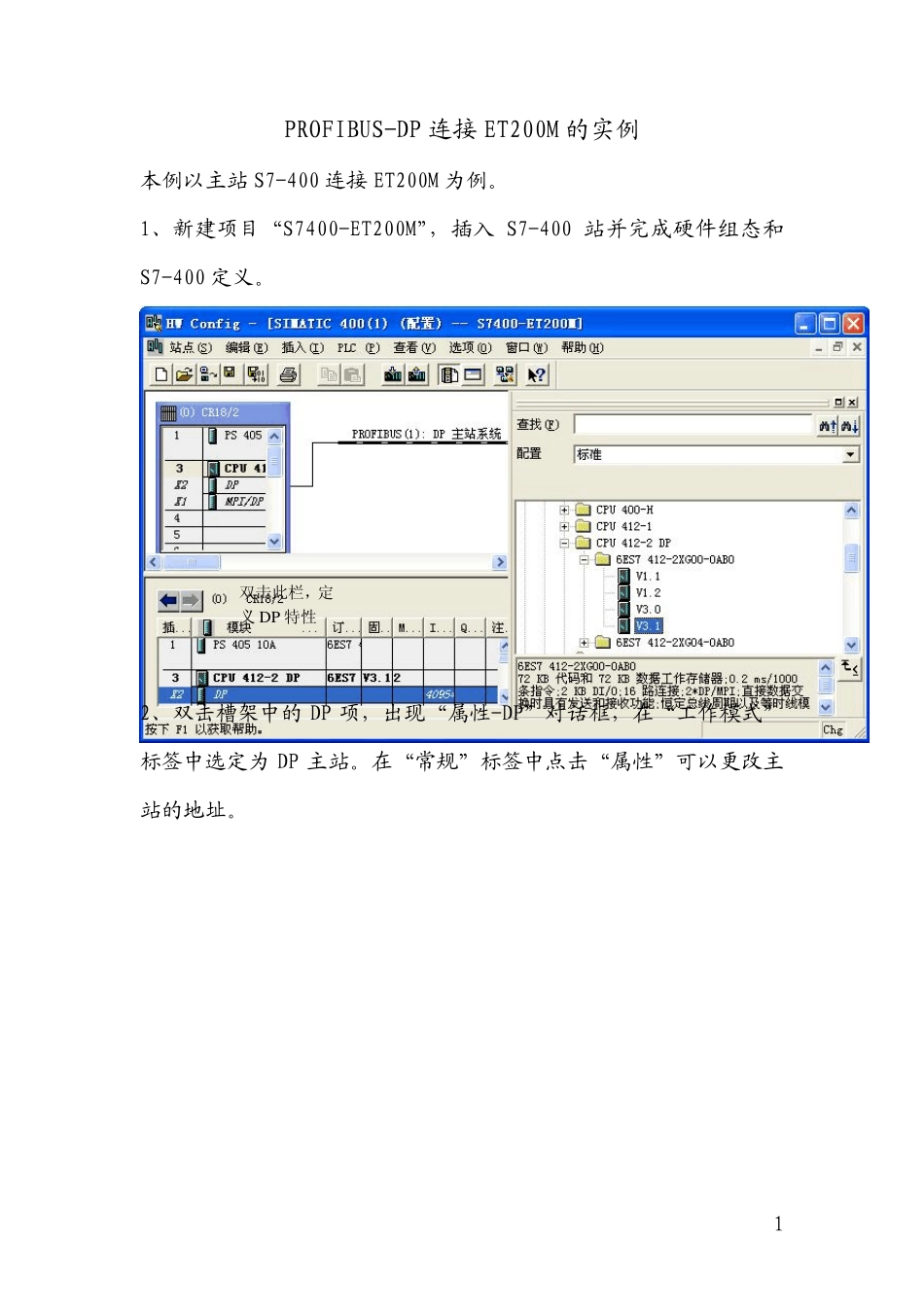

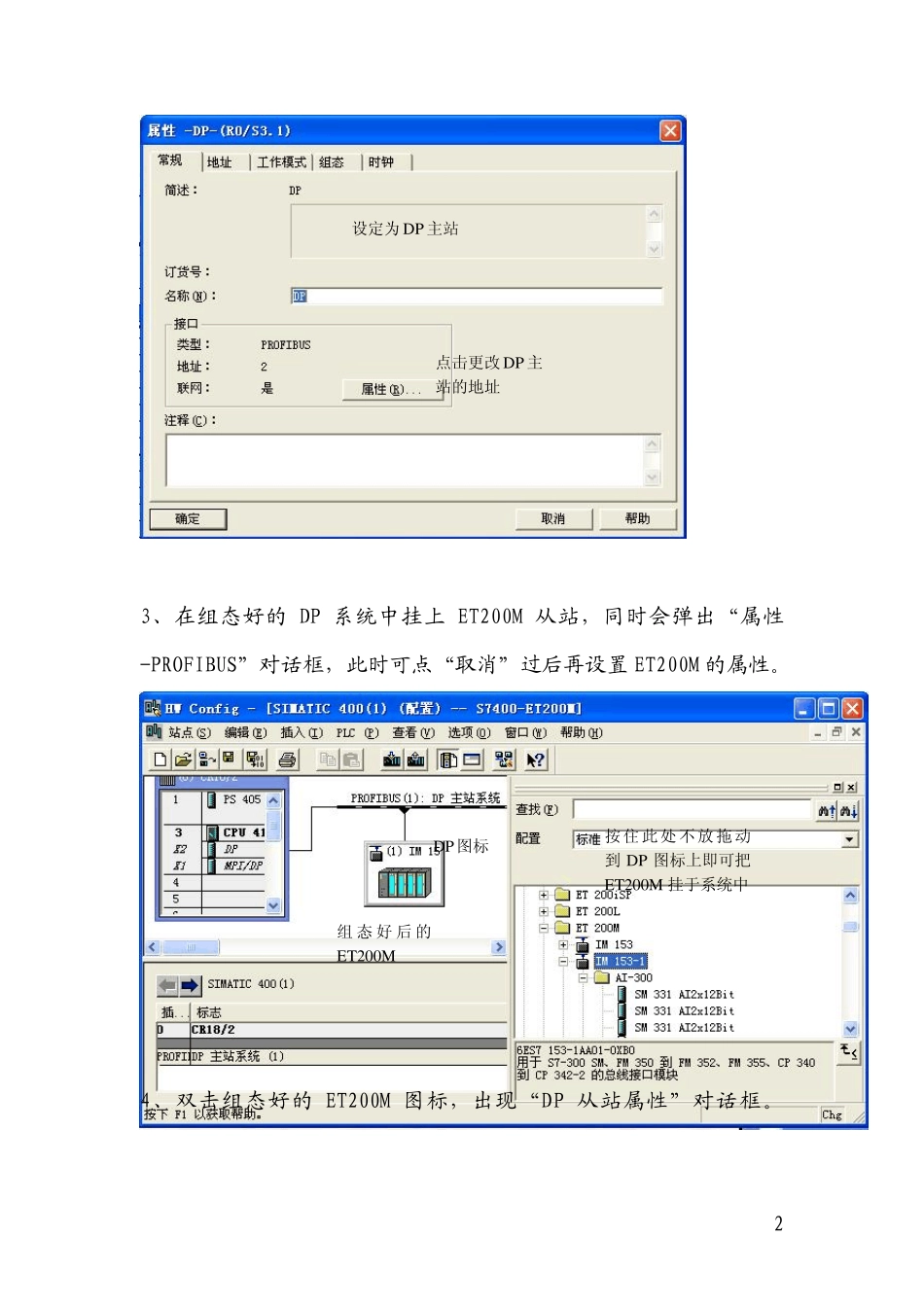

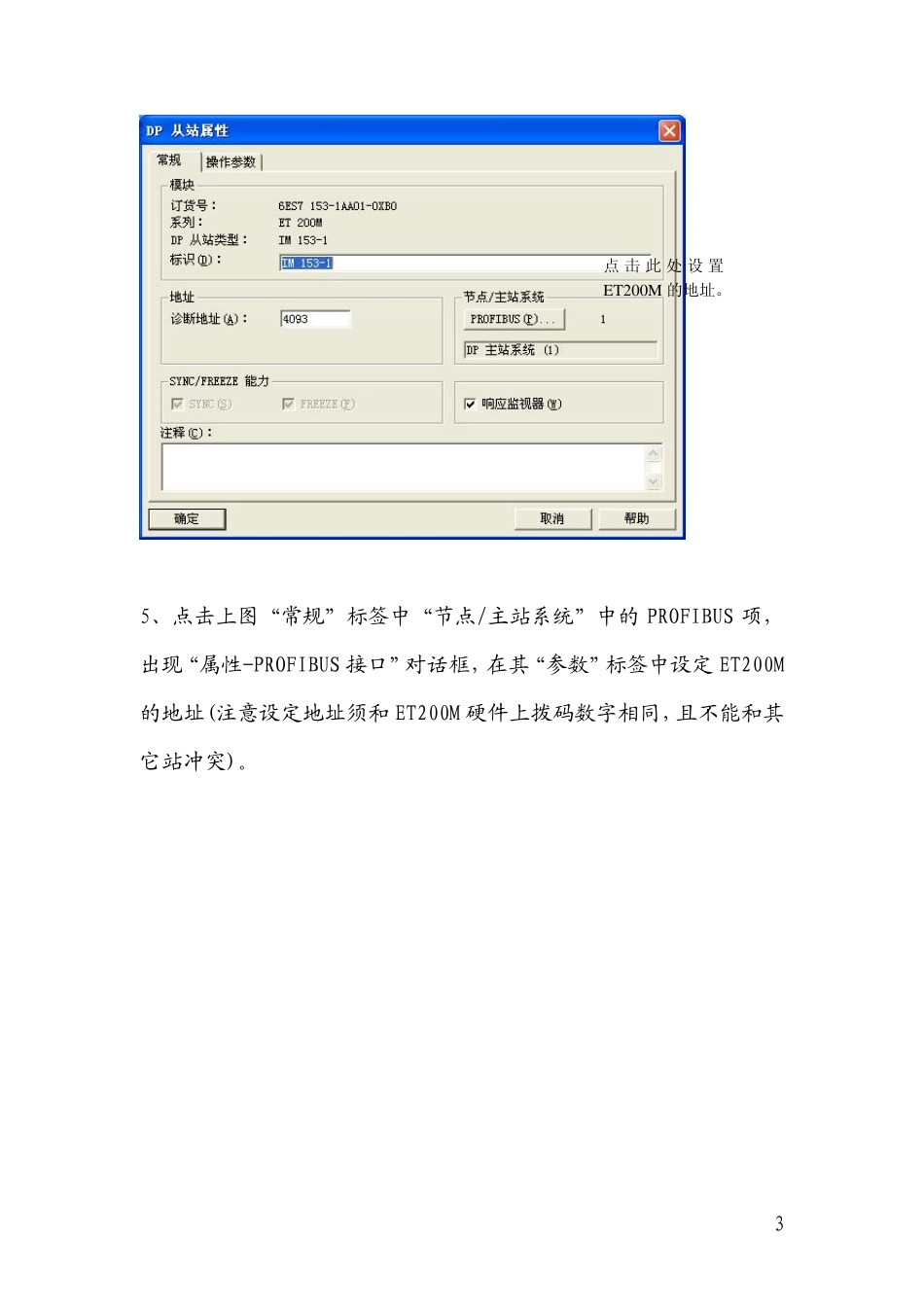

PROFIBUS-DP 连接ET200M 的实例 本例以主站S7-400 连接ET200M 为例。 1、新建项目“S7400-ET200M”，插入 S7-400 站并完成硬件组态和S7-400 定义。 双击此栏，定义 DP特性 2、双击槽架中的DP 项，出现“属性-DP”对话框，在“工作模式”标签中选定为DP 主站。在“常规”标签中点击“属性”可以更改主站的地址。 1 设定为DP 主站点击更改DP 主站的地址3、在组态好的 DP 系统中挂上 ET200M 从站，同时会弹出“属性-PROFIBUS”对话框，此时可点“取消”过后再设置 ET200M 的属性。 组态好后的ET200MDP图标按住此处不放拖动到DP 图标上即可把ET200M 挂于系统中 4、双击组态好的 ET200M 图标，出现“DP 从站属性”对话框。 2 点击此处设置ET200M 的地址。 5、点击上图“常规”标签中“节点/主站系统”中的 PROFIBUS 项，出现“属性-PROFIBUS 接口”对话框，在其“参数”标签中设定 ET200M的地址(注意设定地址须和 ET200M 硬件上拨码数字相同，且不能和其它站冲突)。 3 6、组态 ET200M 的硬件 I/O。这时可以根据需要从 IM153-1 栏下进行硬件组态，如：AI 是模拟量输入，DI/DO 是开关量输入输出等。 4 7、ET200M 硬件组态好后如图所示(16 点 DI/16 点 DO)，其输入地址是 IW0，输出地址是 QW0。 5 注释：本文档转自文库他人作品。作为共享，请各位勿作商用。谢谢！ 6
