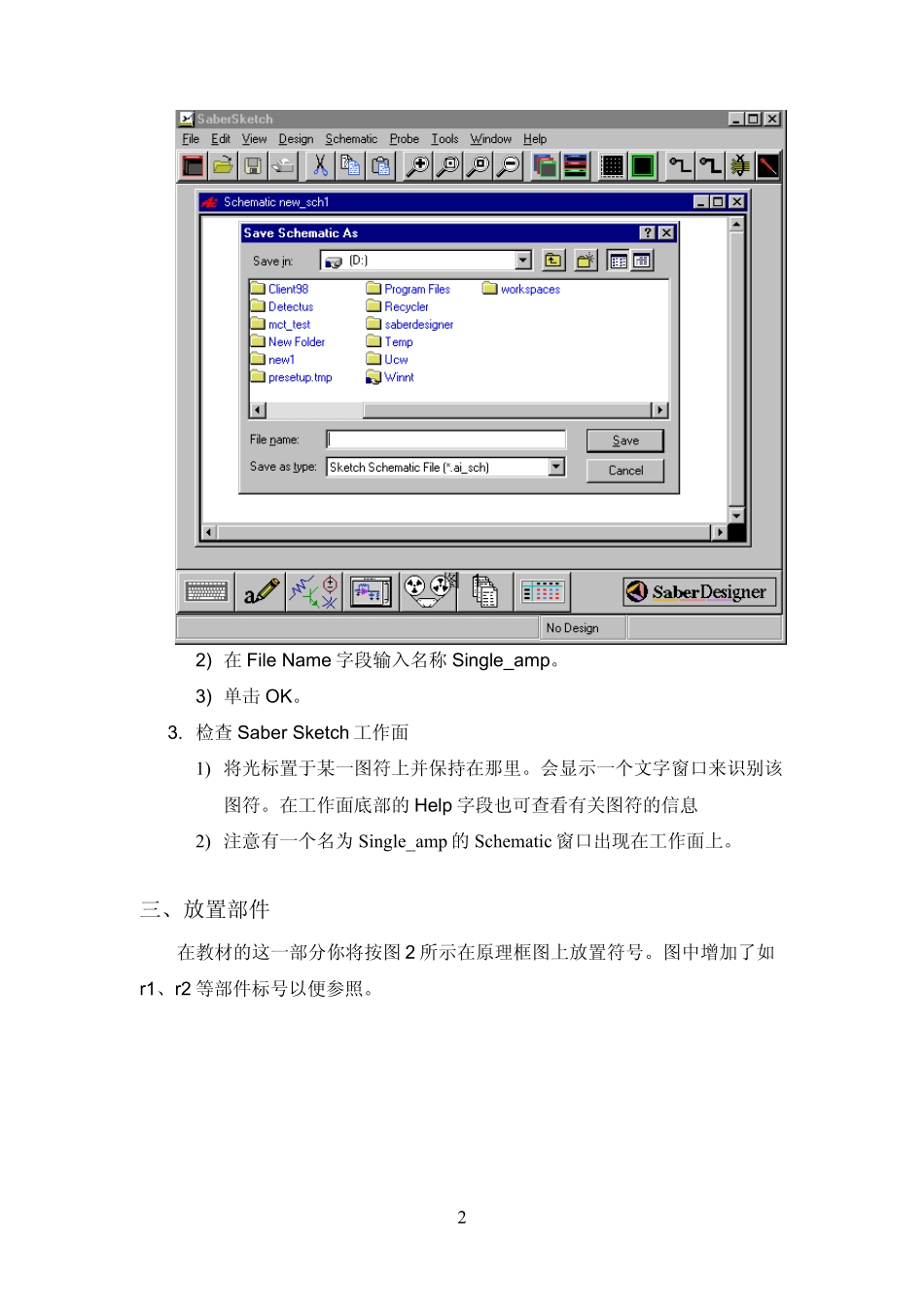

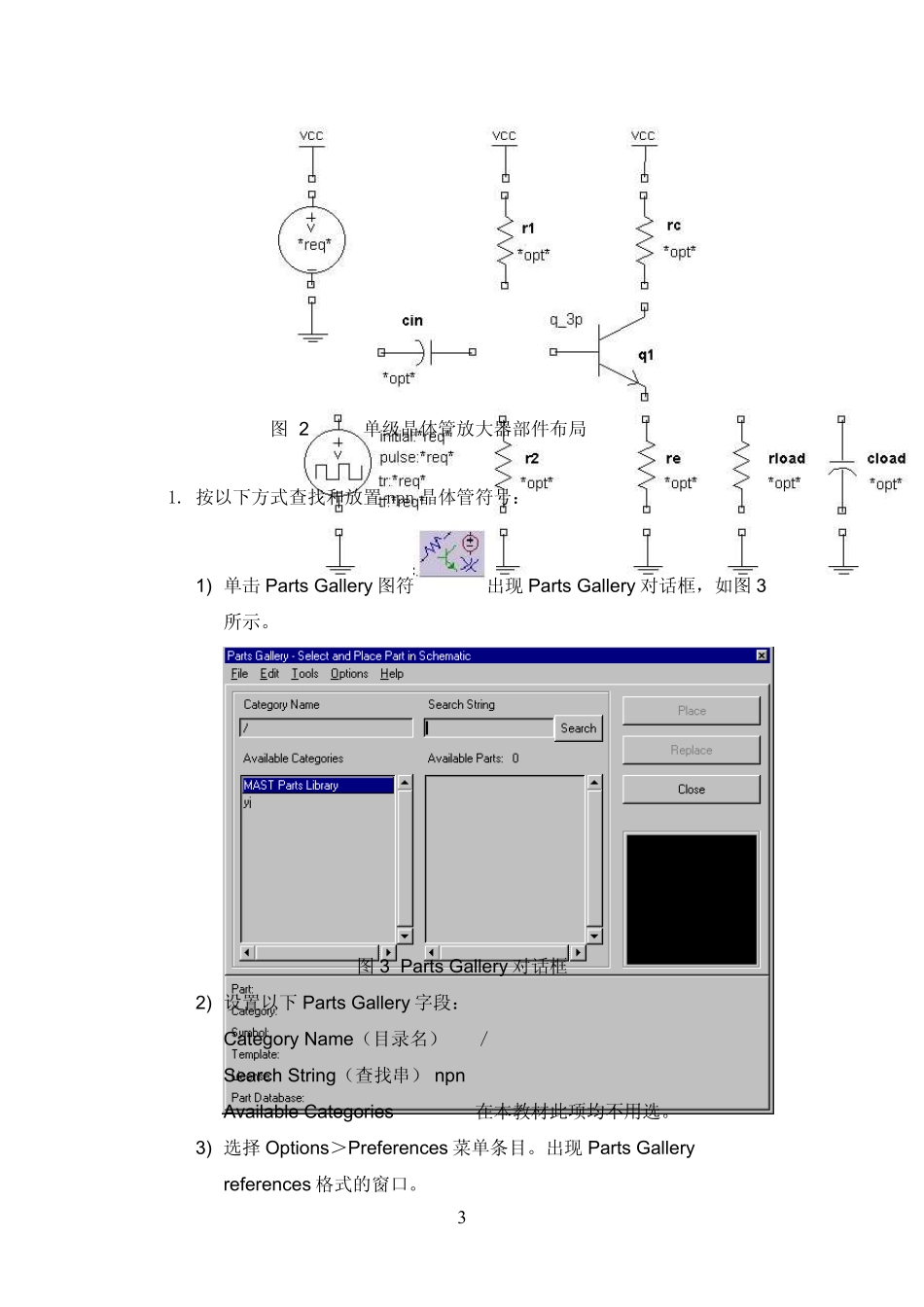

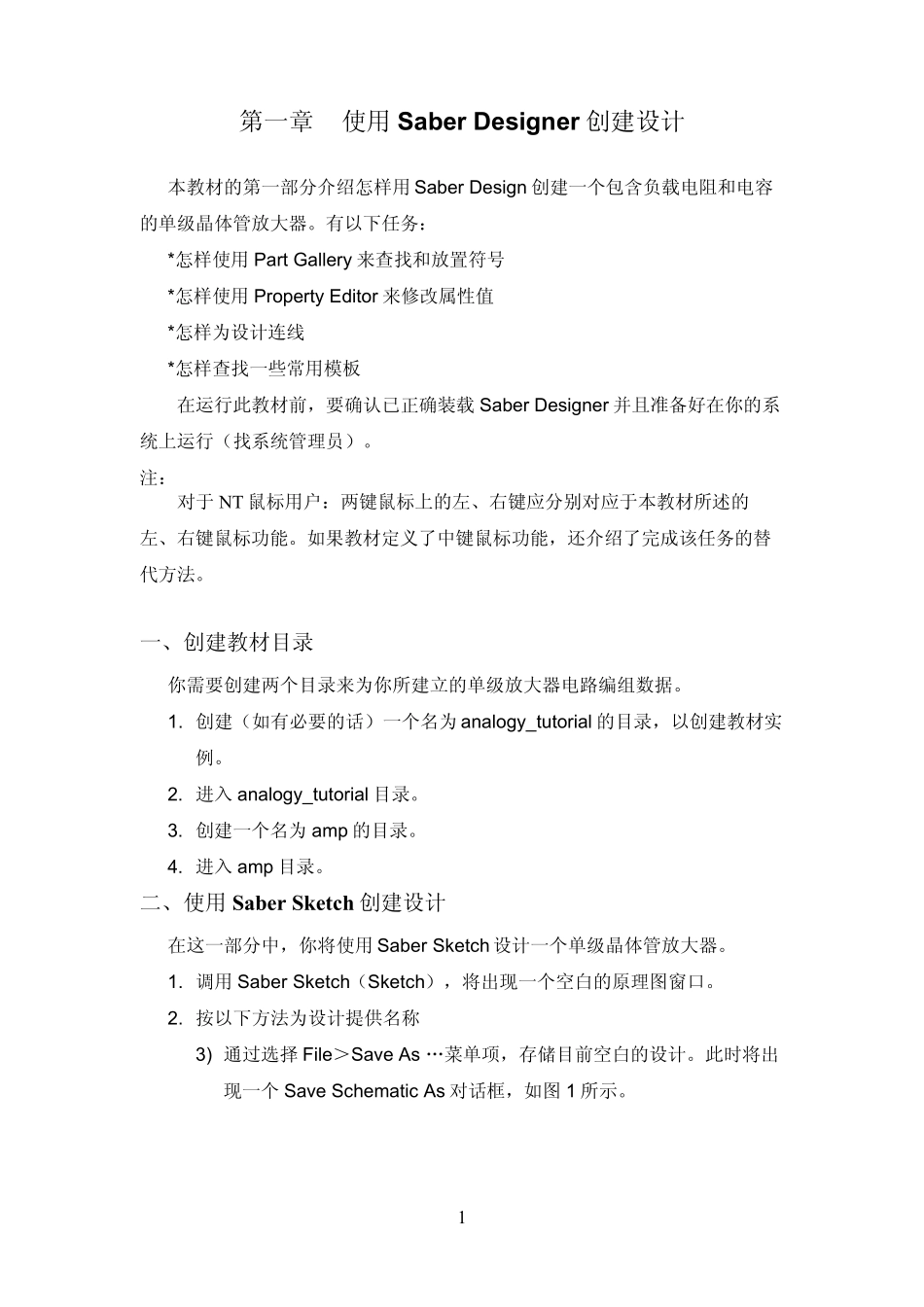

1第一章 使用 Saber Des igner 创建设计 本教材的第一部分介绍怎样用 Saber Design 创建一个包含负载电阻和电容的单级晶体管放大器。有以下任务： *怎样使用 Part Gallery 来查找和放置符号 *怎样使用 Property Editor 来修改属性值 *怎样为设计连线 *怎样查找一些常用模板 在运行此教材前，要确认已正确装载 Saber Designer 并且准备好在你的系统上运行（找系统管理员）。 注： 对于 NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。 一、创建教材目录 你需要创建两个目录来为你所建立的单级放大器电路编组数据。 1. 创建（如有必要的话）一个名为 analogy_tutorial 的目录，以创建教材实例。 2. 进入analogy_tutorial 目录。 3. 创建一个名为 amp 的目录。 4. 进入amp 目录。 二、使用 Saber Sketch 创建设计 在这一部分中，你将使用 Saber Sketch 设计一个单级晶体管放大器。 1. 调用 Saber Sketch（Sketch），将出现一个空白的原理图窗口。 2. 按以下方法为设计提供名称 3) 通过选择File＞Save As …菜单项，存储目前空白的设计。此时将出现一个 Save Schematic As 对话框，如图1 所示。 2 图 1 2) 在File Name 字段输入名称Single_amp。 3) 单击OK。 3. 检查Saber Sketch 工作面 1) 将光标置于某一图符上并保持在那里。会显示一个文字窗口来识别该图符。在工作面底部的Help 字段也可查看有关图符的信息 2) 注意有一个名为Single_amp 的Schematic 窗口出现在工作面上。 三、放置部件 在教材的这一部分你将按图2 所示在原理框图上放置符号。图中增加了如r1、r2 等部件标号以便参照。 3 图 2 单级晶体管放大器部件布局 1. 按以下方式查找和放置npn 晶体管符号： 1) 单击Parts Gallery 图符出现Parts Gallery 对话框，如图3所示。 图3 Parts Gallery 对话框 2) 设置以下Parts Gallery 字段： Category Name（目录名） ／ Search String（查找串） npn Available Categories 在本教材此项均不用选。 3) 选择 Options＞Preferences 菜单条目。出现Parts Gallery references 格式的窗口。 44) 单击Search 标签并选择设定值如下： Search part by Part Name Search match Containing gnore Case When Doing...
