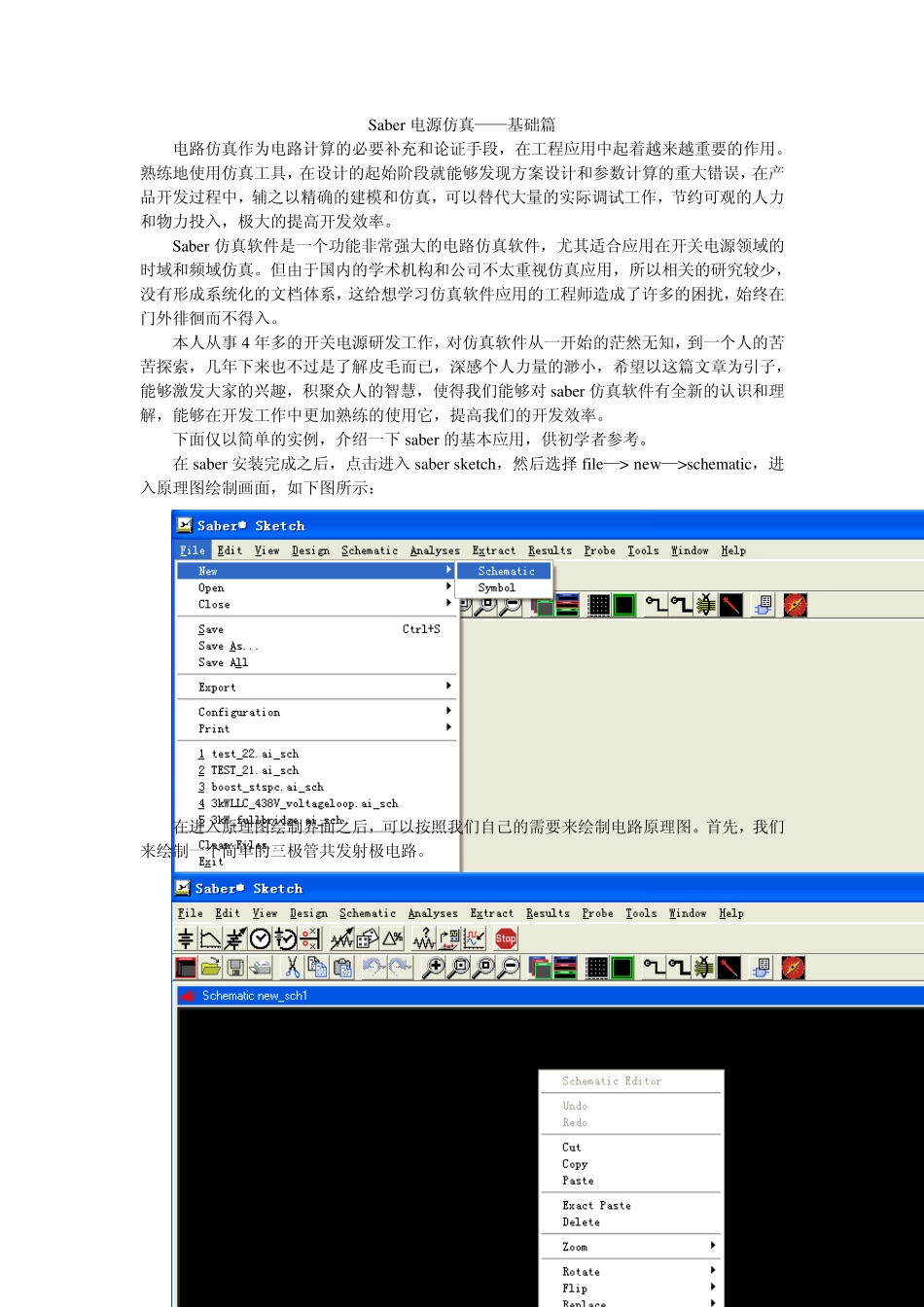

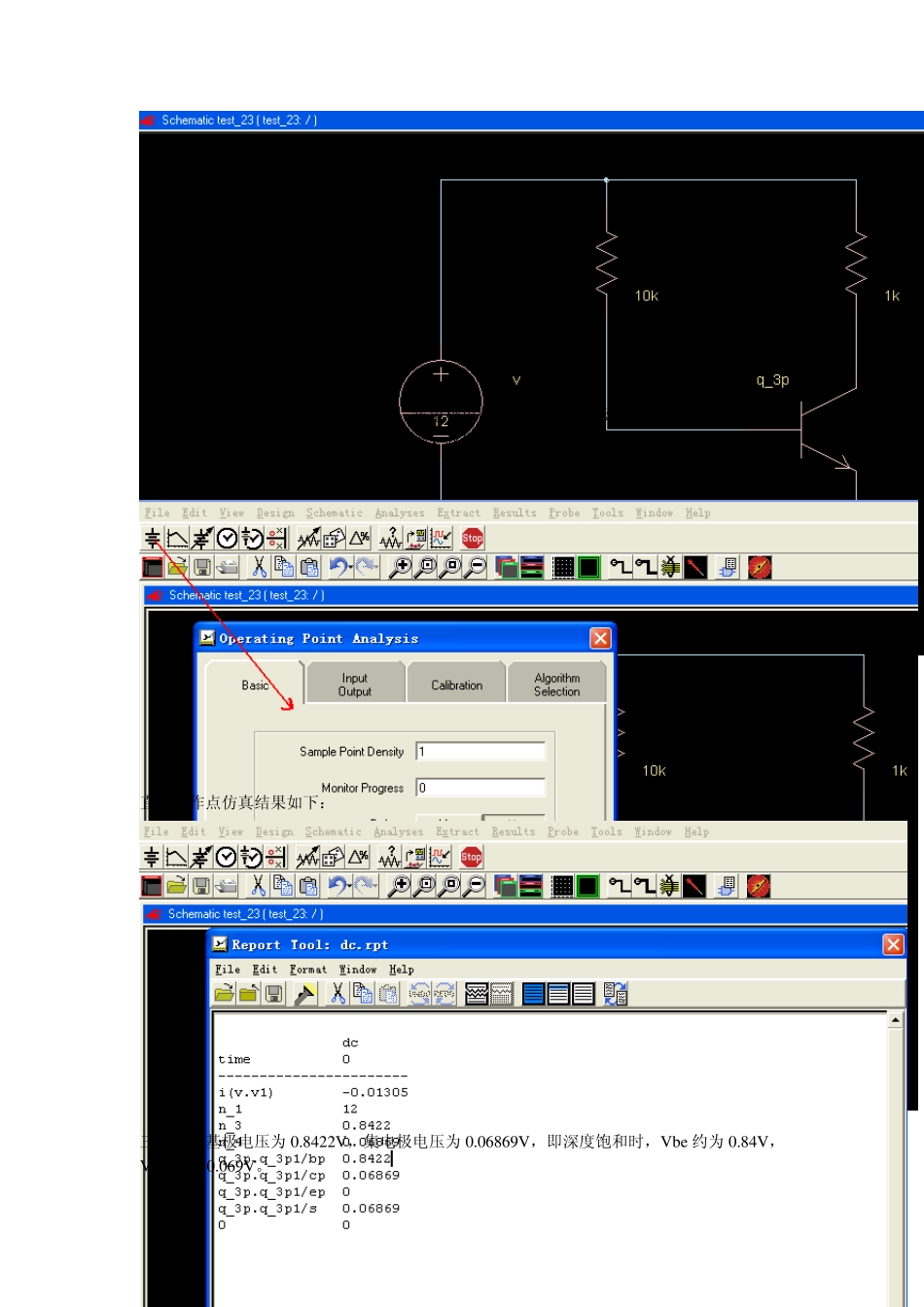

Saber 电源仿真——基础篇 电路仿真作为电路计算的必要补充和论证手段，在工程应用中起着越来越重要的作用。熟练地使用仿真工具，在设计的起始阶段就能够发现方案设计和参数计算的重大错误，在产品开发过程中，辅之以精确的建模和仿真，可以替代大量的实际调试工作，节约可观的人力和物力投入，极大的提高开发效率。 Saber 仿真软件是一个功能非常强大的电路仿真软件，尤其适合应用在开关电源领域的时域和频域仿真。但由于国内的学术机构和公司不太重视仿真应用，所以相关的研究较少，没有形成系统化的文档体系，这给想学习仿真软件应用的工程师造成了许多的困扰，始终在门外徘徊而不得入。 本人从事 4 年多的开关电源研发工作，对仿真软件从一开始的茫然无知，到一个人的苦苦探索，几年下来也不过是了解皮毛而已，深感个人力量的渺小，希望以这篇文章为引子，能够激发大家的兴趣，积聚众人的智慧，使得我们能够对 saber 仿真软件有全新的认识和理解，能够在开发工作中更加熟练的使用它，提高我们的开发效率。 下面仅以简单的实例，介绍一下 saber 的基本应用，供初学者参考。 在 saber 安装完成之后，点击进入 saber sketch，然后选择 file—> new —>schematic，进入原理图绘制画面，如下图所示： 在进入原理图绘制界面之后，可以按照我们自己的需要来绘制电路原理图。首先，我们来绘制一个简单的三极管共发射极电路。 第一步，添加元器件，在空白处点击鼠标右键菜单get part—>part gallery 有两个选择器件的方法，上面的左图是 search 画面，可以在搜索框中键入关键字来检索，右图是 borwse 画面，可以在相关的文件目录下查找自己需要的器件。 通常情况下，选择 search 方式更为快捷，根据关键字可以快速定位到自己想要的器件。 如下图所示，输入双极型晶体管的缩写 bjt，回车确定，列表中显示所有含有关键字 bjt 的器件，我们选择第三个选择项，这是一个理想的 NPN 型三极管，双击之后，在原理图中就添加了该器件。 依照此方法，我们先后输入 voltage source 查找电压源，并选择 voltage source general purpose添加到原理图。输入 resistor，选择 resistor[I]添加到原理图（添加2 个）。输入 GND，选择ground（saber node 0）添加到原理图，ground（saber node 0）是必须的，否则 saber 仿真将因为没有参考地而无法进行。 添加完器件之后，用鼠标左键拖动每个器件，合理布置位置，...
