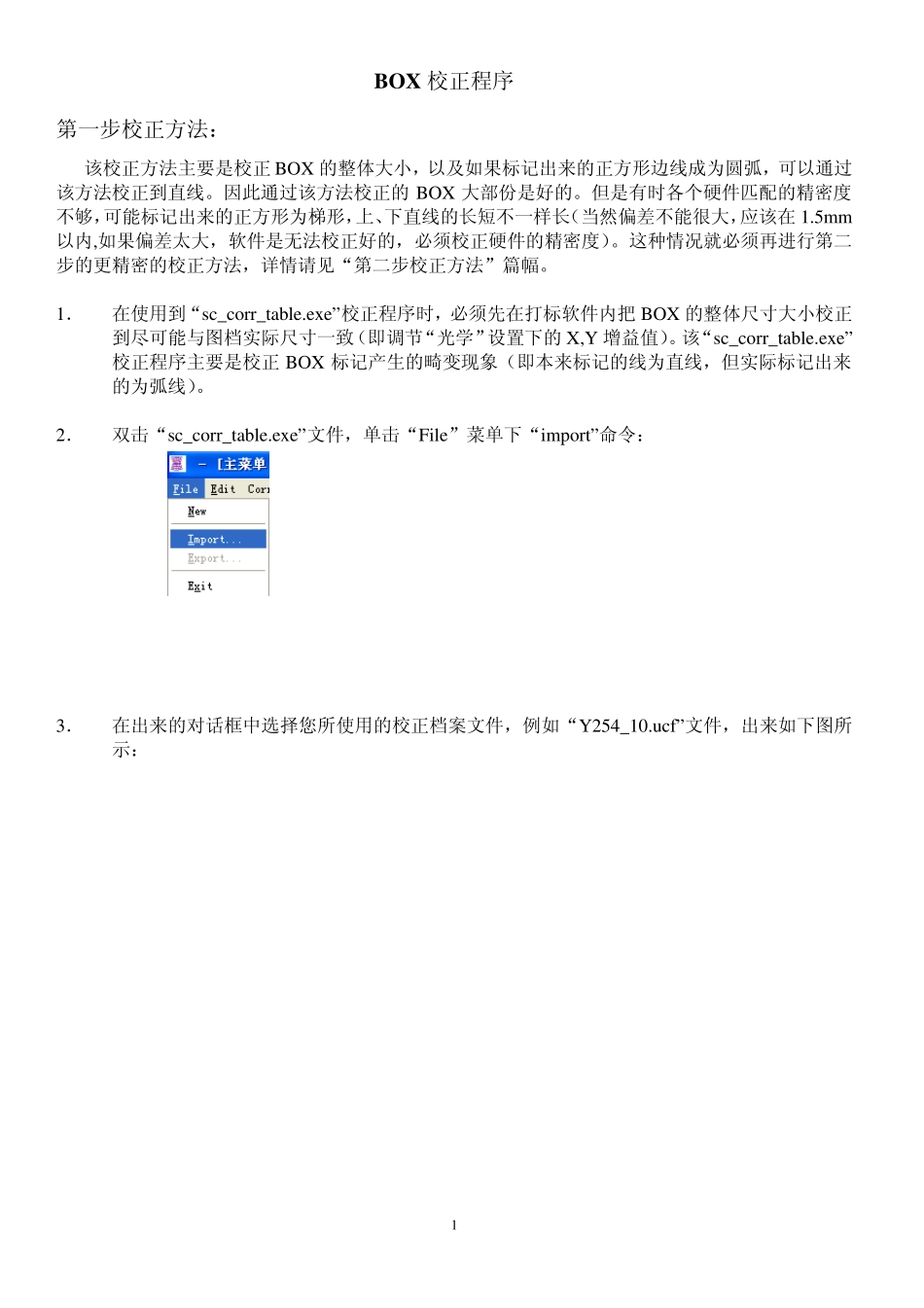

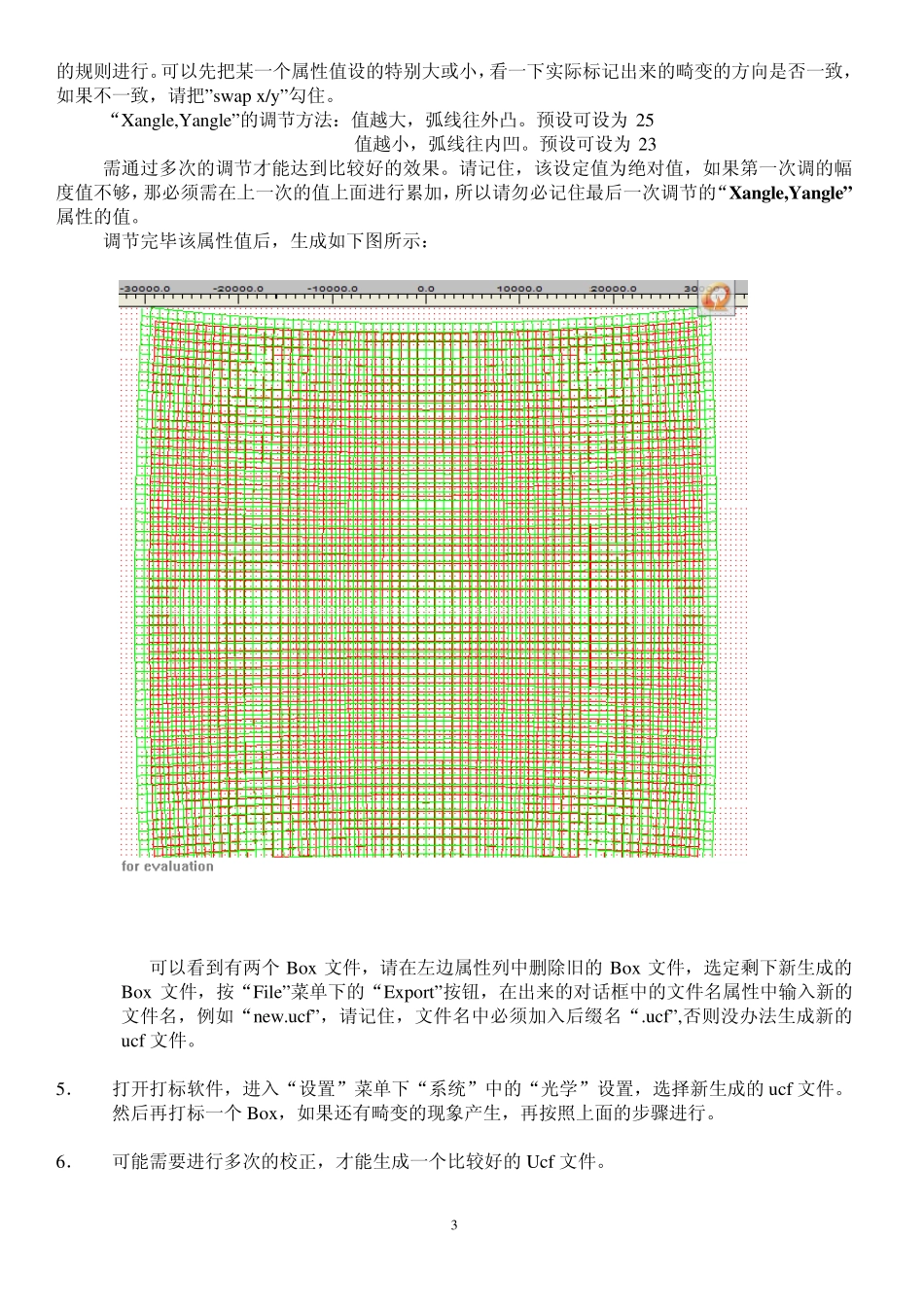

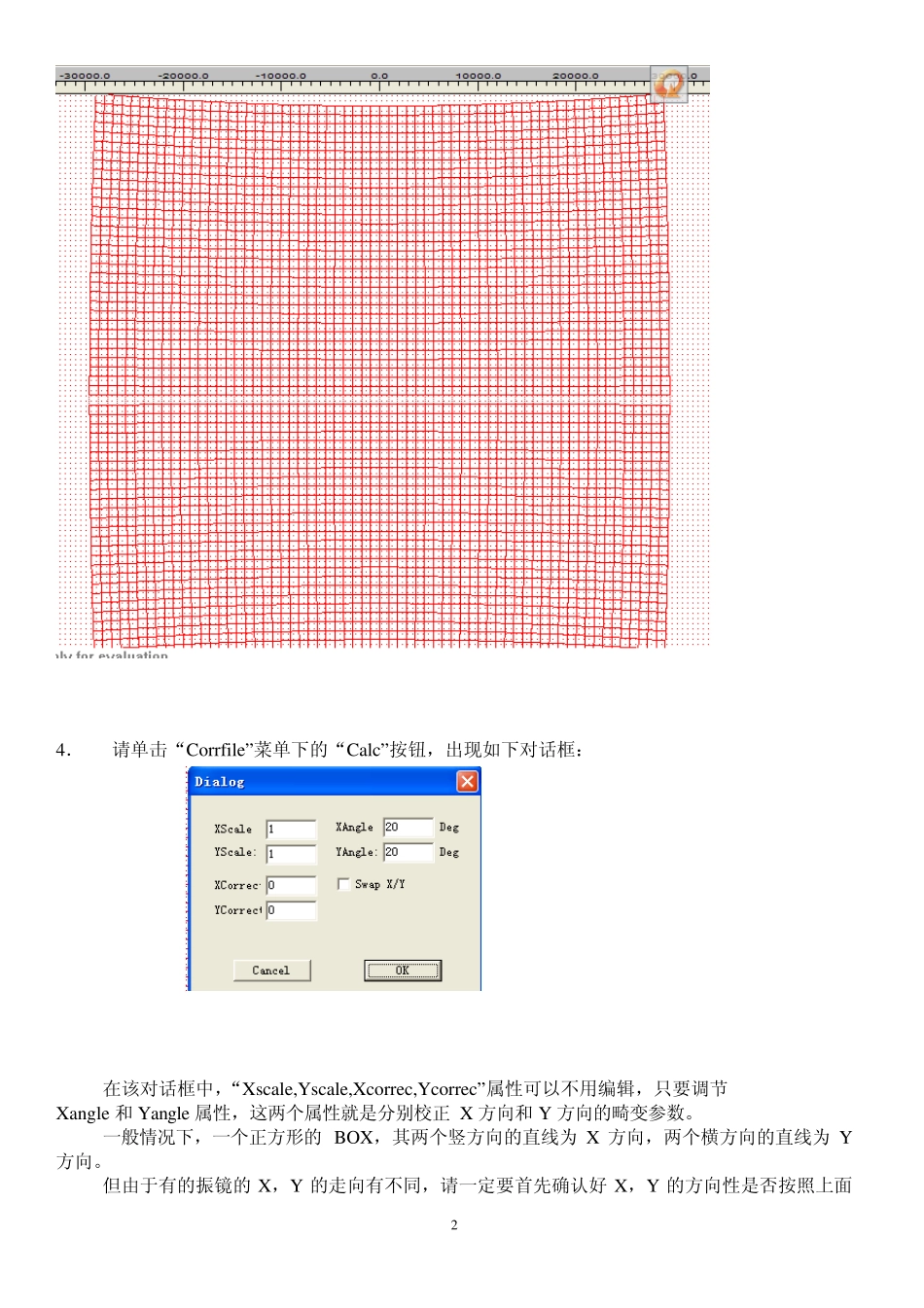

1 BOX 校正程序 第一步校正方法： 该校正方法主要是校正BOX 的整体大小，以及如果标记出来的正方形边线成为圆弧，可以通过该方法校正到直线。因此通过该方法校正的BOX 大部份是好的。但是有时各个硬件匹配的精密度不够，可能标记出来的正方形为梯形，上、下直线的长短不一样长（当然偏差不能很大，应该在1.5mm以内,如果偏差太大，软件是无法校正好的，必须校正硬件的精密度）。这种情况就必须再进行第二步的更精密的校正方法，详情请见“第二步校正方法”篇幅。 1． 在使用到“sc_corr_table.exe”校正程序时，必须先在打标软件内把 BOX 的整体尺寸大小校正到尽可能与图档实际尺寸一致（即调节“光学”设置下的X,Y 增益值）。该“sc_corr_table.exe”校正程序主要是校正BOX 标记产生的畸变现象（即本来标记的线为直线，但实际标记出来的为弧线）。 2． 双击“sc_corr_table.exe”文件，单击“File”菜单下“import”命令： 3． 在出来的对话框中选择您所使用的校正档案文件，例如“Y254_10.ucf”文件，出来如下图所示： 2 4． 请单击“Corrfile”菜单下的“Calc”按钮，出现如下对话框： 在该对话框中，“Xscale,Yscale,Xcorrec,Ycorrec”属性可以不用编辑，只要调节 Xangle 和 Yangle 属性，这两个属性就是分别校正 X 方向和 Y 方向的畸变参数。 一般情况下，一个正方形的 BOX，其两个竖方向的直线为 X 方向，两个横方向的直线为 Y方向。 但由于有的振镜的 X，Y 的走向有不同，请一定要首先确认好 X，Y 的方向性是否按照上面 3的规则进行。可以先把某一个属性值设的特别大或小，看一下实际标记出来的畸变的方向是否一致，如果不一致，请把”swap x/y”勾住。 “Xangle,Yangle”的调节方法：值越大，弧线往外凸。预设可设为 25 值越小，弧线往内凹。预设可设为 23 需通过多次的调节才能达到比较好的效果。请记住，该设定值为绝对值，如果第一次调的幅度值不够，那必须需在上一次的值上面进行累加，所以请勿必记住最后一次调节的“Xangle,Yangle”属性的值。 调节完毕该属性值后，生成如下图所示： 可以看到有两个Box 文件，请在左边属性列中删除旧的Box 文件，选定剩下新生成的Box 文件，按“File”菜单下的“Export”按钮，在出来的对话框中的文件名属性中输入新的文件名，例如“new.ucf”，请记住，文件名中必须加入后缀名“.ucf”,否则没办法生成新的ucf 文件。 5． 打开打标软件，进入“...
