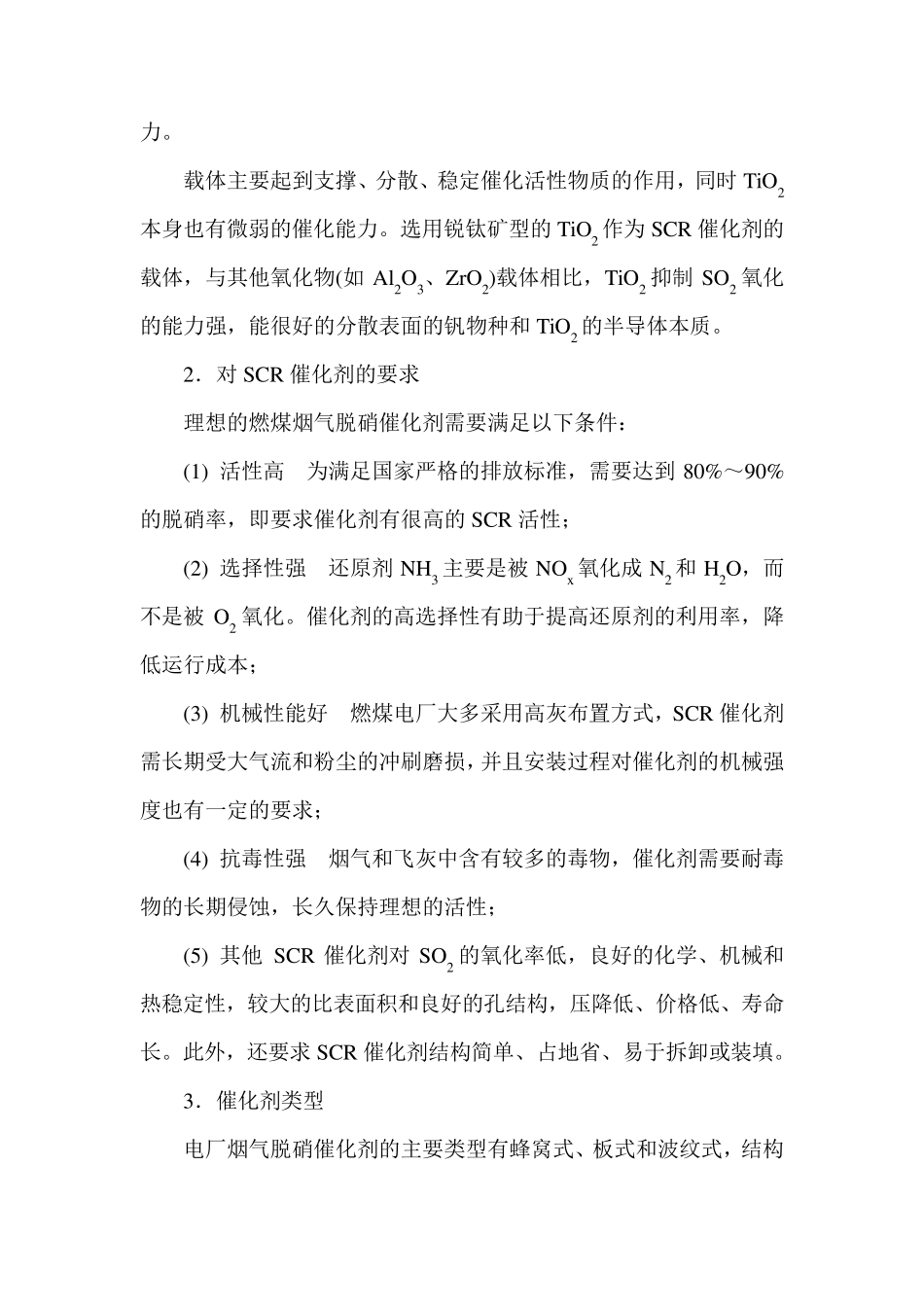

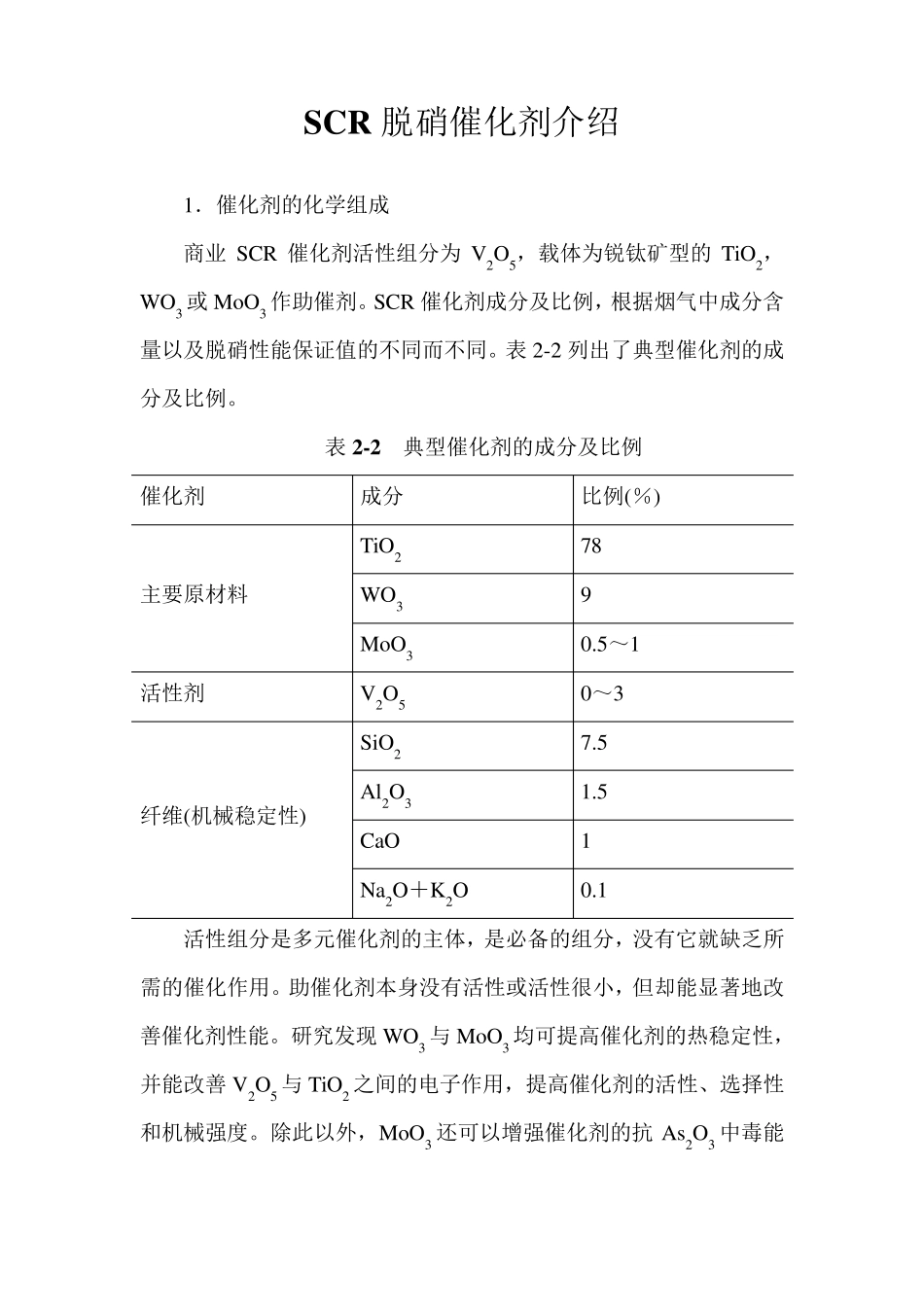

SCR 脱硝催化剂介绍 1．催化剂的化学组成 商业SCR 催化剂活性组分为V2O5，载体为锐钛矿型的TiO2，WO3 或MoO3 作助催剂。SCR 催化剂成分及比例，根据烟气中成分含量以及脱硝性能保证值的不同而不同。表2-2 列出了典型催化剂的成分及比例。 表2-2 典型催化剂的成分及比例 催化剂 成分 比例(％) 主要原材料 TiO2 78 WO3 9 MoO3 0.5～1 活性剂 V2O5 0～3 纤维(机械稳定性) SiO2 7.5 Al2O3 1.5 CaO 1 Na2O＋K2O 0.1 活性组分是多元催化剂的主体，是必备的组分，没有它就缺乏所需的催化作用。助催化剂本身没有活性或活性很小，但却能显著地改善催化剂性能。研究发现WO3 与MoO3 均可提高催化剂的热稳定性，并能改善V2O5 与TiO2 之间的电子作用，提高催化剂的活性、选择性和机械强度。除此以外，MoO3 还可以增强催化剂的抗 As2O3 中毒能力。 载体主要起到支撑、分散、稳定催化活性物质的作用，同时 TiO2本身也有微弱的催化能力。选用锐钛矿型的 TiO2 作为 SCR 催化剂的载体，与其他氧化物(如 Al2O3、ZrO2)载体相比，TiO2 抑制 SO2 氧化的能力强，能很好的分散表面的钒物种和 TiO2 的半导体本质。 2．对 SCR 催化剂的要求 理想的燃煤烟气脱硝催化剂需要满足以下条件： (1) 活性高 为满足国家严格的排放标准，需要达到80%～90%的脱硝率，即要求催化剂有很高的 SCR 活性； (2) 选择性强 还原剂 NH3 主要是被 NOx 氧化成 N2和 H2O，而不是被 O2 氧化。催化剂的高选择性有助于提高还原剂的利用率，降低运行成本； (3) 机械性能好 燃煤电厂大多采用高灰布置方式，SCR 催化剂需长期受大气流和粉尘的冲刷磨损，并且安装过程对催化剂的机械强度也有一定的要求； (4) 抗毒性强 烟气和飞灰中含有较多的毒物，催化剂需要耐毒物的长期侵蚀，长久保持理想的活性； (5) 其他 SCR 催化剂对 SO2 的氧化率低，良好的化学、机械和热稳定性，较大的比表面积和良好的孔结构，压降低、价格低、寿命长。此外，还要求 SCR 催化剂结构简单、占地省、易于拆卸或装填。 3．催化剂类型 电厂烟气脱硝催化剂的主要类型有蜂窝式、板式和波纹式，结构如图2-23 所示。蜂窝式催化剂表面积大、活性高、体积小，目前占据了 80％的市场份额，平板式催化剂比例其次，波纹板最少。 蜂窝式 板式 波纹式 图2-23 催化剂结构 表2-3 列出了蜂窝式与板式、波纹式催化剂主要性能对比。 表2-3 不同类...
