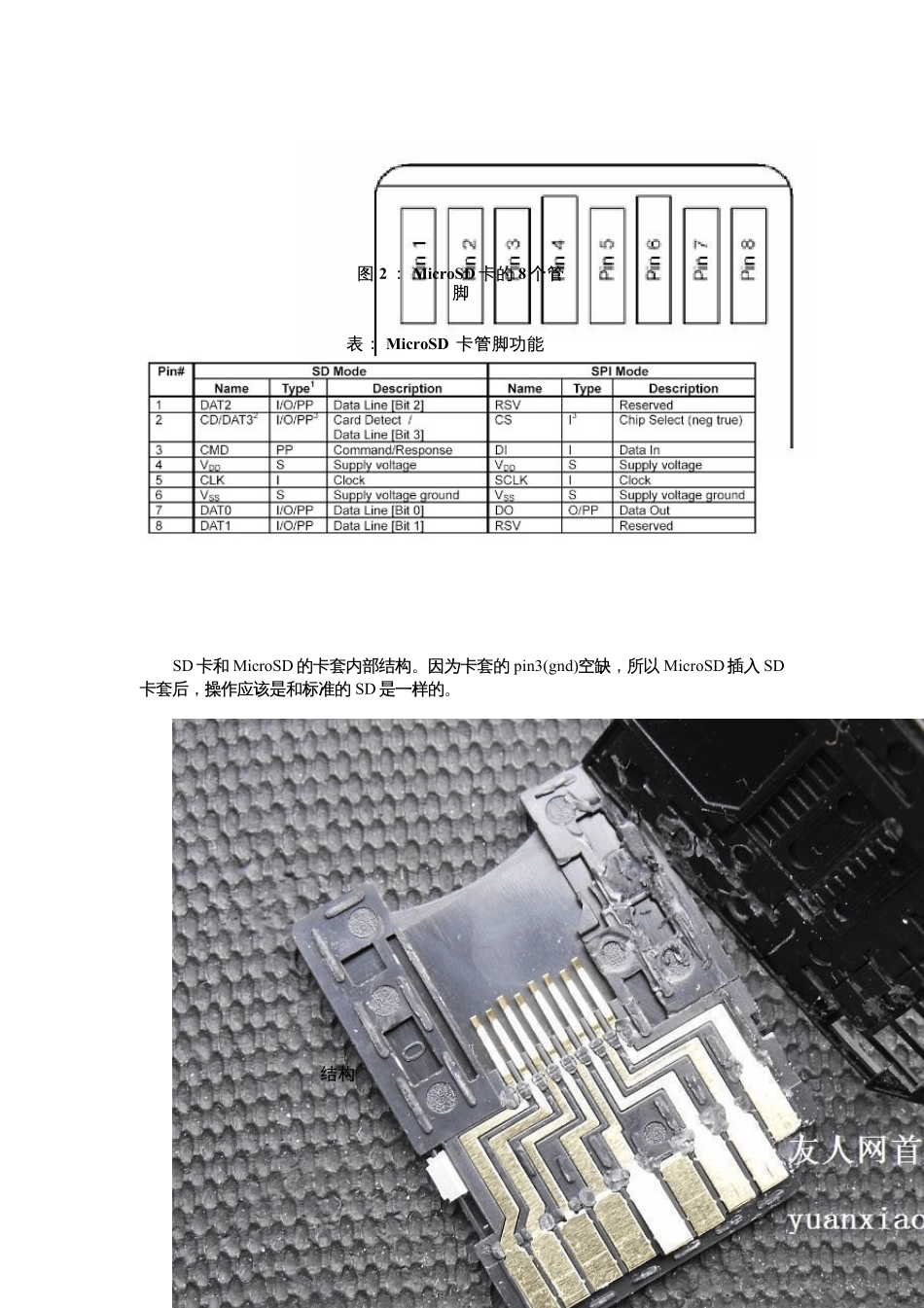

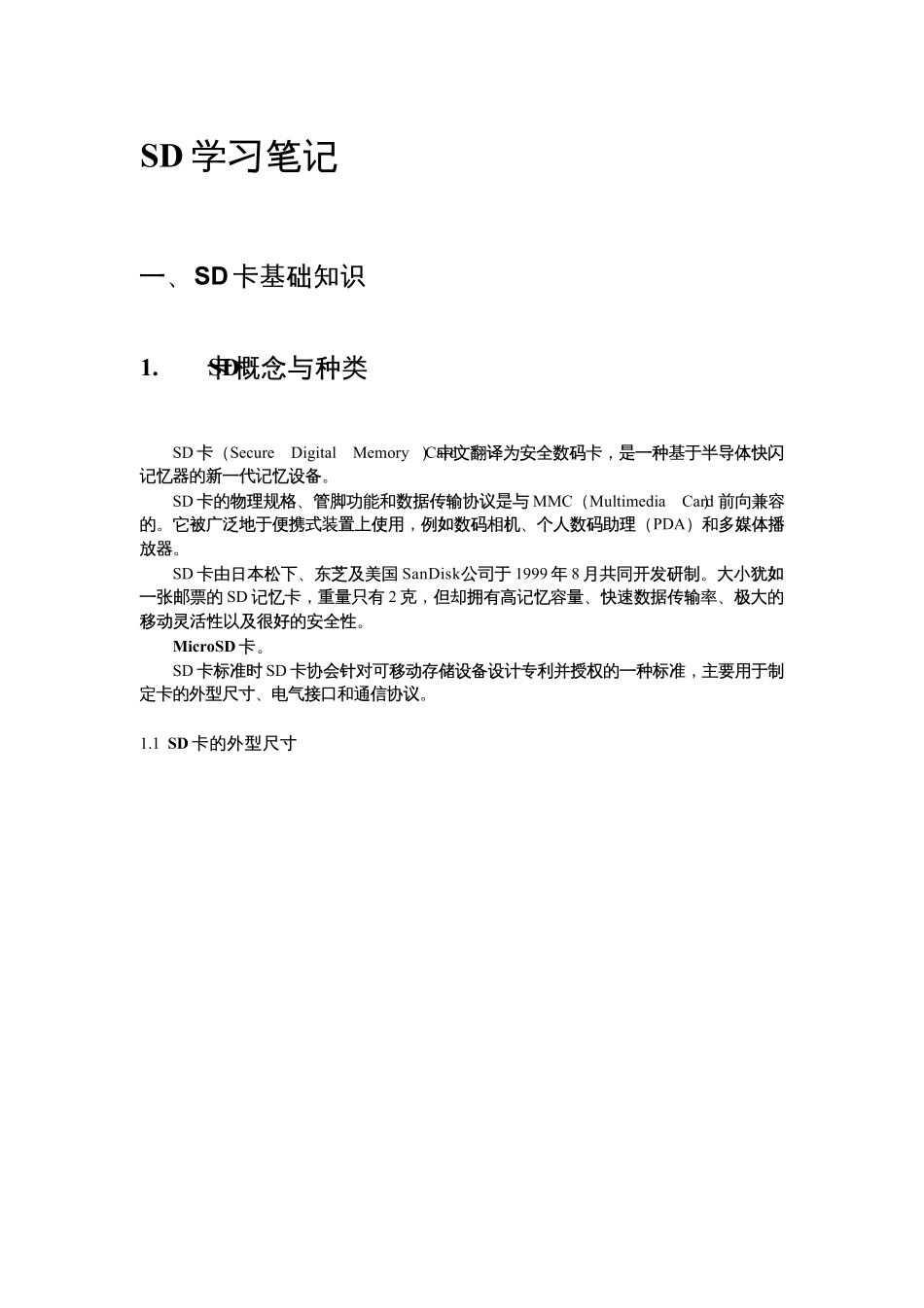

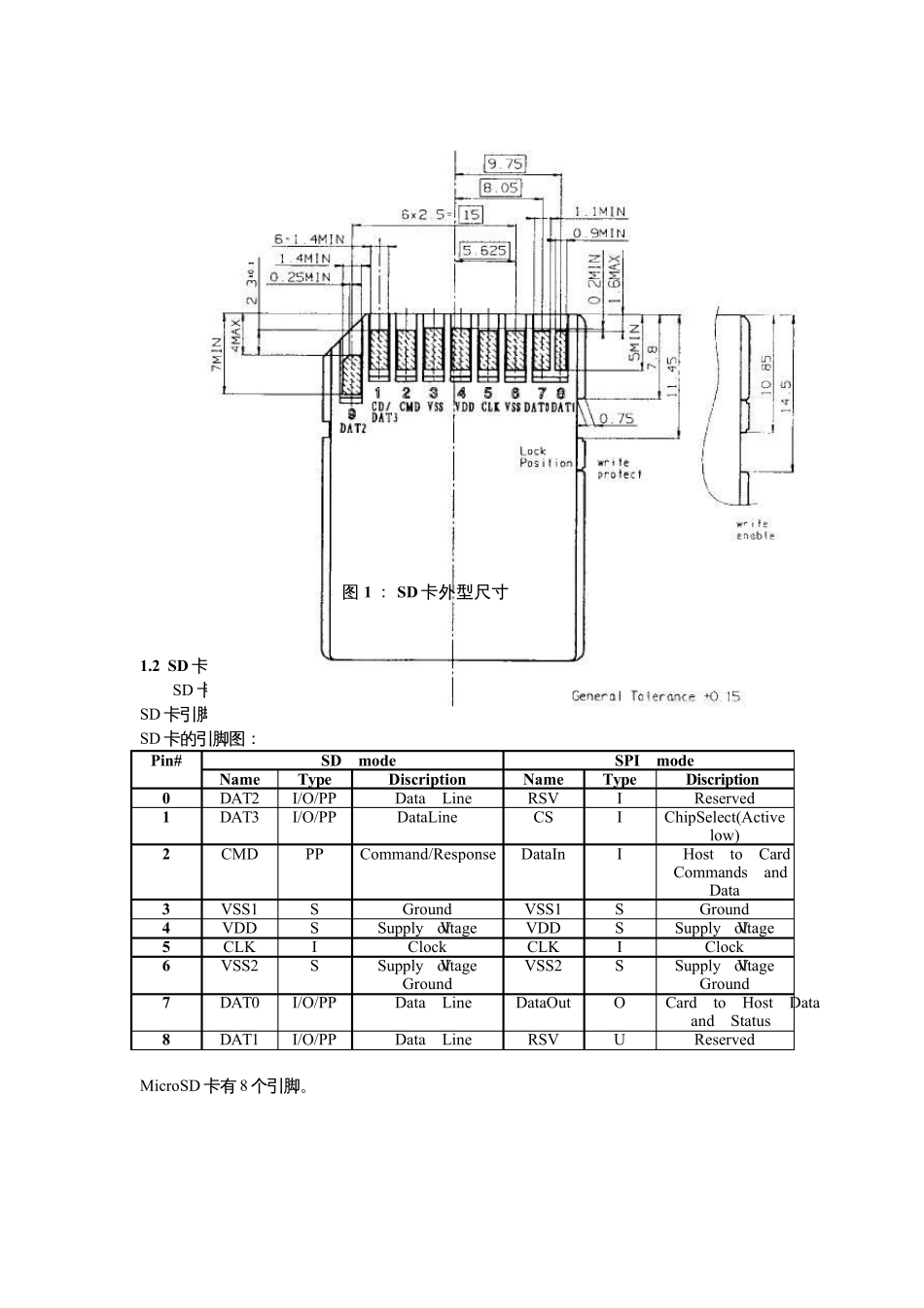

SD 学习笔记一、SD 卡基础知识1. SD卡概念与种类SD 卡（Secu re Digital Memory Card）中文翻译为安全数码卡，是一种基于半导体快闪记忆器的新一代记忆设备。SD 卡的物理规格、管脚功能和数据传输协议是与 MMC（Mu ltimedia Card）前向兼容的。它被广泛地于便携式装置上使用，例如数码相机、个人数码助理（PDA）和多媒体播放器。SD 卡由日本松下、东芝及美国 SanDisk公司于 1999 年 8 月共同开发研制。大小犹如一张邮票的 SD 记忆卡，重量只有 2 克，但却拥有高记忆容量、快速数据传输率、极大的移动灵活性以及很好的安全性。MicroSD 卡。SD 卡标准时 SD 卡协会针对可移动存储设备设计专利并授权的一种标准，主要用于制定卡的外型尺寸、电气接口和通信协议。1.1 SD 卡的外型尺寸1.2 SD 卡的引脚SD 卡有 9 个引脚。SD 卡支持两种模式工作，SD 模式与 SPI 模式。不同的模式选择，SD 卡引脚的功能不同。SD 卡的引脚图：Pin#SD modeSPI modeNameTypeDiscriptionNameTypeDiscription0DAT2I/O/PPData LineRSVIReserved1DAT3I/O/PPDataLineCSIChipSelect(Active low)2CMDPPCommand/ResponseDataInIHost to Card Commands and Data3VSS1SGroundVSS1SGround4VDDSSupply VoltageVDDSSupply Voltage5CLKIClockCLKIClock6VSS2SSupply Voltage GroundVSS2SSupply Voltage Ground7DAT0I/O/PPData LineDataOutOCard to Host Data and Status8DAT1I/O/PPData LineRSVUReservedMicroSD 卡有 8 个引脚。图 1 ： SD 卡外型尺寸SD 卡和 MicroSD 的卡套内部结构。因为卡套的 pin3(gnd)空缺，所以 MicroSD 插入 SD卡套后，操作应该是和标准的 SD 是一样的。图 2 ： MicroSD 卡的 8 个管脚表： MicroSD 卡管脚功能图 3 ： MicroSD 转 SD 卡套内部结构2. SD卡的协议与工作模式2.1 SD卡协议：点击下图标。E: \ - StudySource\1MY\ sd(). doc卡协议 中文2.2 SD卡工作模式：SD 模式是 SD 卡标准的读写方式，但是在选用 SD 模式时，往往需要选择带有 SD 卡控制器接口的 MCU，或者必须加入额外的 SD 卡控制单元以支持 SD 卡的读写。在 SD 卡数据读写时间要求不是很严格的情况下，选用 SPI 模式可以降低硬件成本。因为在 SPI 模式下，通过四条线就可以完成所有的数据交换，并且目前市场上很多的 MCU 都集成有现成的 SPI接口电路，采用 SPI 模式对 ...
