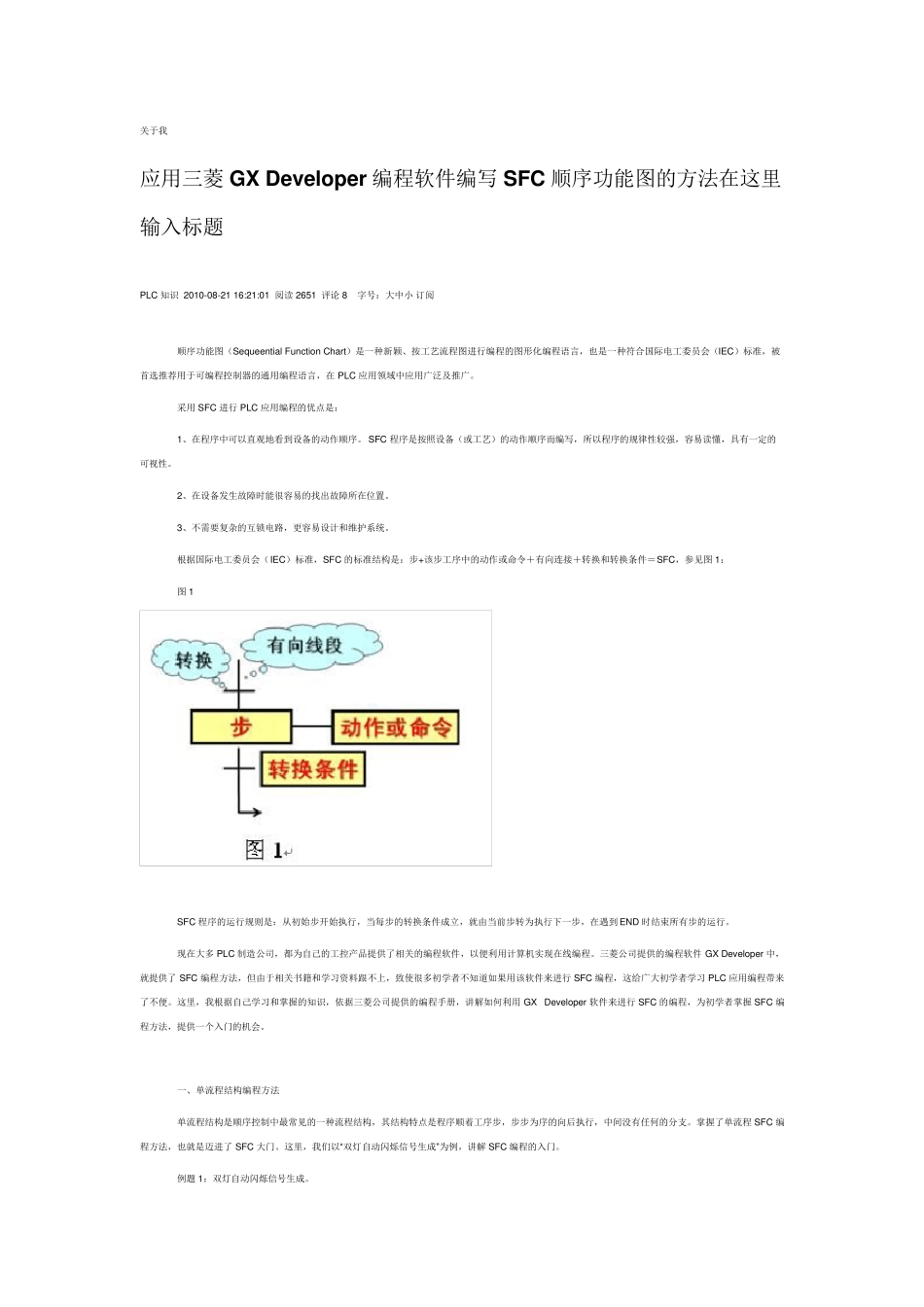

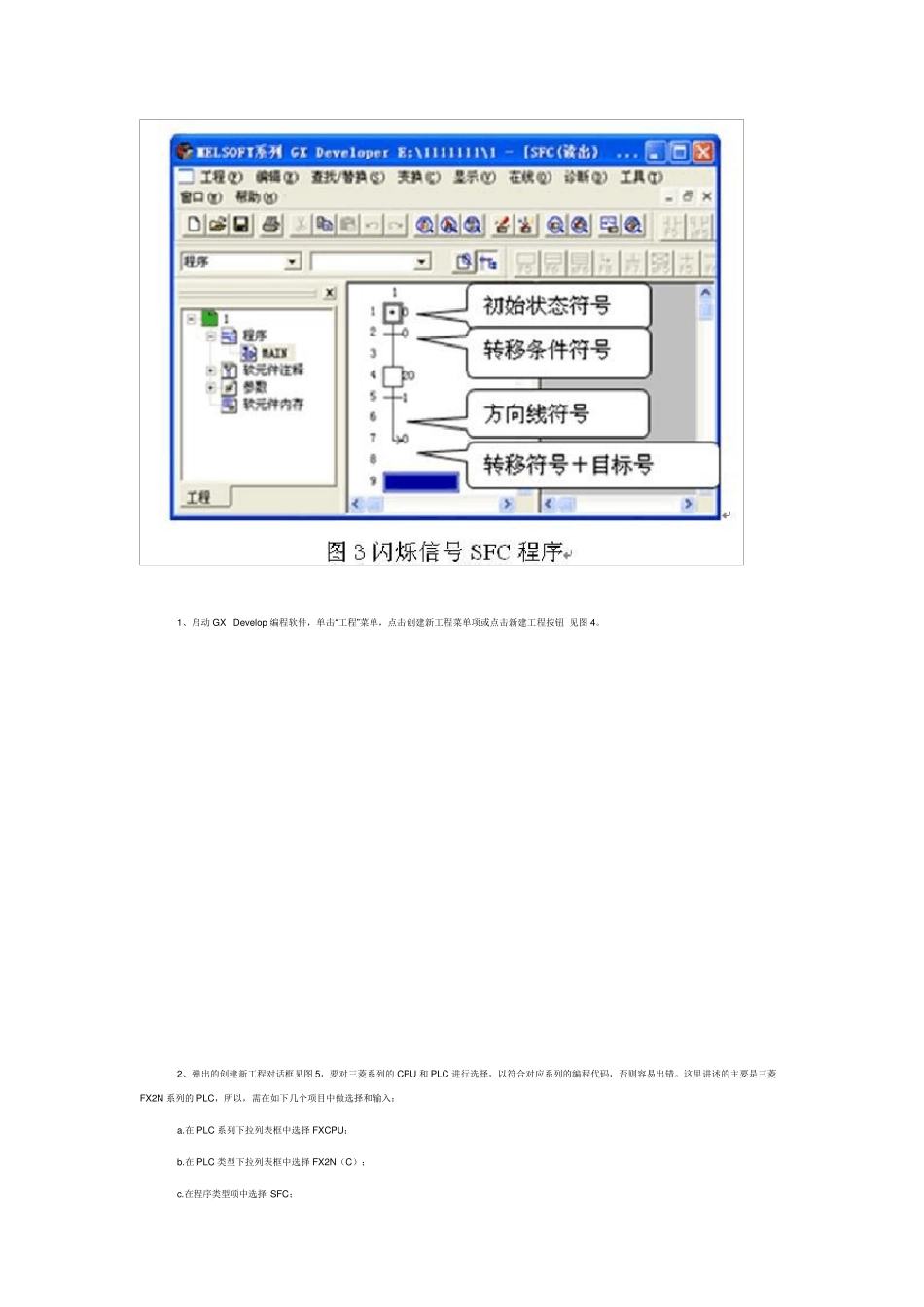

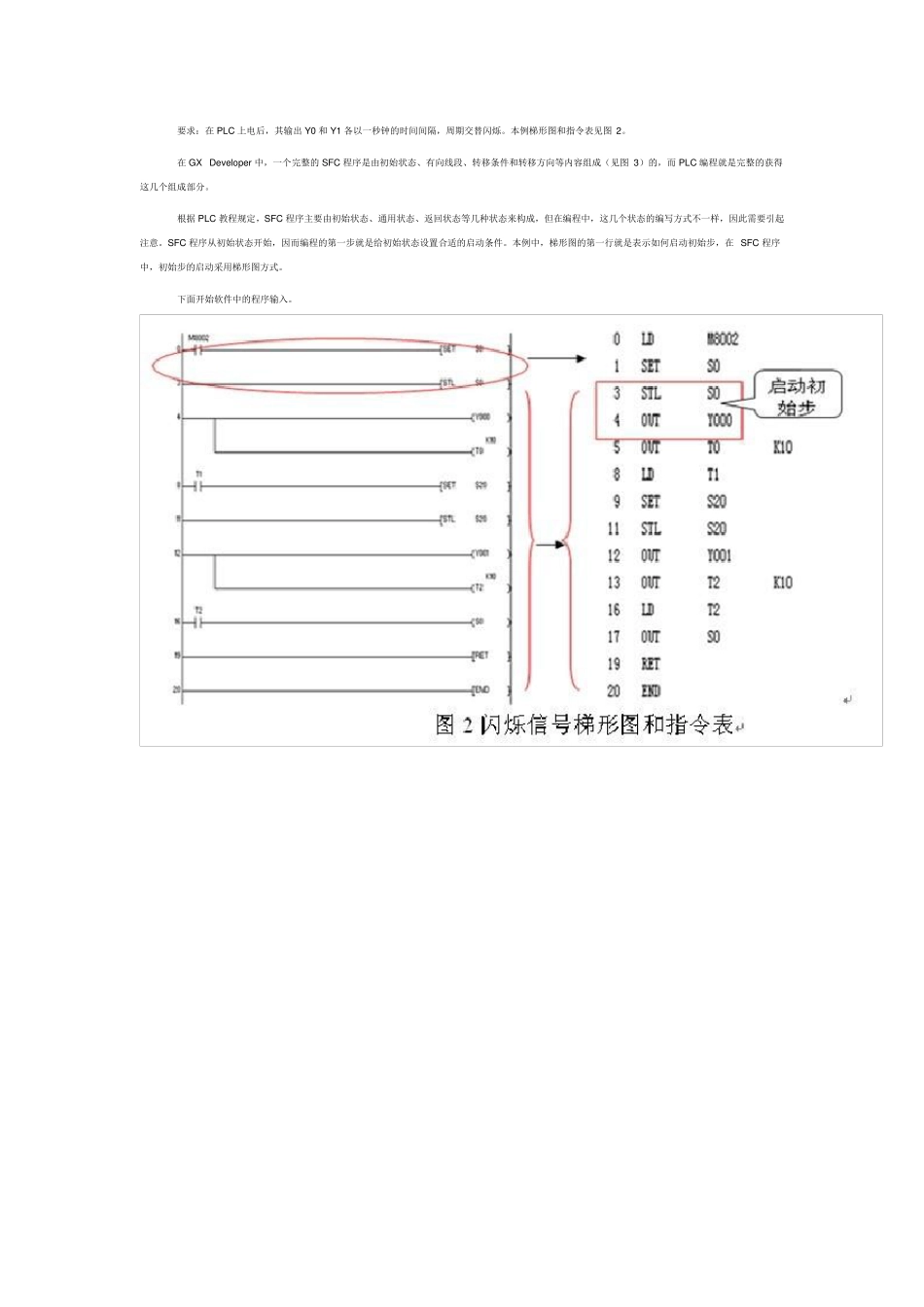

关于我 应用三菱GX Dev eloper 编程软件编写SFC 顺序功能图的方法在这里输入标题 PLC 知识 2010-08-21 16:21:01 阅读2651 评论8 字号：大中小 订阅 顺序功能图（Sequeential Function Chart）是一种新颖、按工艺流程图进行编程的图形化编程语言，也是一种符合国际电工委员会（IEC）标准，被首选推荐用于可编程控制器的通用编程语言，在PLC 应用领域中应用广泛及推广。 采用SFC 进行 PLC 应用编程的优点是： 1、在程序中可以直观地看到设备的动作顺序。 SFC 程序是按照设备（或工艺）的动作顺序而编写，所以程序的规律性较强，容易读懂，具有一定的可视性。 2、在设备发生故障时能很容易的找出故障所在位置。 3、不需要复杂的互锁电路，更容易设计和维护系统。 根据国际电工委员会（IEC）标准，SFC 的标准结构是：步+该步工序中的动作或命令＋有向连接＋转换和转换条件＝SFC，参见图1： 图1 SFC 程序的运行规则是：从初始步开始执行，当每步的转换条件成立，就由当前步转为执行下一步，在遇到 END 时结束所有步的运行。 现在大多 PLC 制造公司，都为自己的工控产品提供了相关的编程软件，以便利用计算机实现在线编程。三菱公司提供的编程软件GX Developer 中，就提供了 SFC 编程方法，但由于相关书籍和学习资料跟不上，致使很多初学者不知道如果用该软件来进行 SFC 编程，这给广大初学者学习 PLC 应用编程带来了不便。这里，我根据自己学习和掌握的知识，依据三菱公司提供的编程手册，讲解如何利用GX Developer 软件来进行 SFC 的编程，为初学者掌握 SFC 编程方法，提供一个入门的机会。 一、单流程结构编程方法 单流程结构是顺序控制中最常见的一种流程结构，其结构特点是程序顺着工序步，步步为序的向后执行，中间没有任何的分支。掌握了单流程SFC 编程方法，也就是迈进了 SFC 大门。这里，我们以“双灯自动闪烁信号生成”为例，讲解 SFC 编程的入门。 例题1：双灯自动闪烁信号生成。 要求：在PLC 上电后，其输出Y0 和Y1 各以一秒钟的时间间隔，周期交替闪烁。本例梯形图和指令表见图2。 在GX Dev eloper 中，一个完整的SFC 程序是由初始状态、有向线段、转移条件和转移方向等内容组成（见图3）的，而 PLC 编程就是完整的获得这几个组成部分。 根据 PLC 教程规定，SFC 程序主要由初始状态、通用状态、返回状态等几种状态来构成，但在编程中，这几个状态的编写方式不一...
