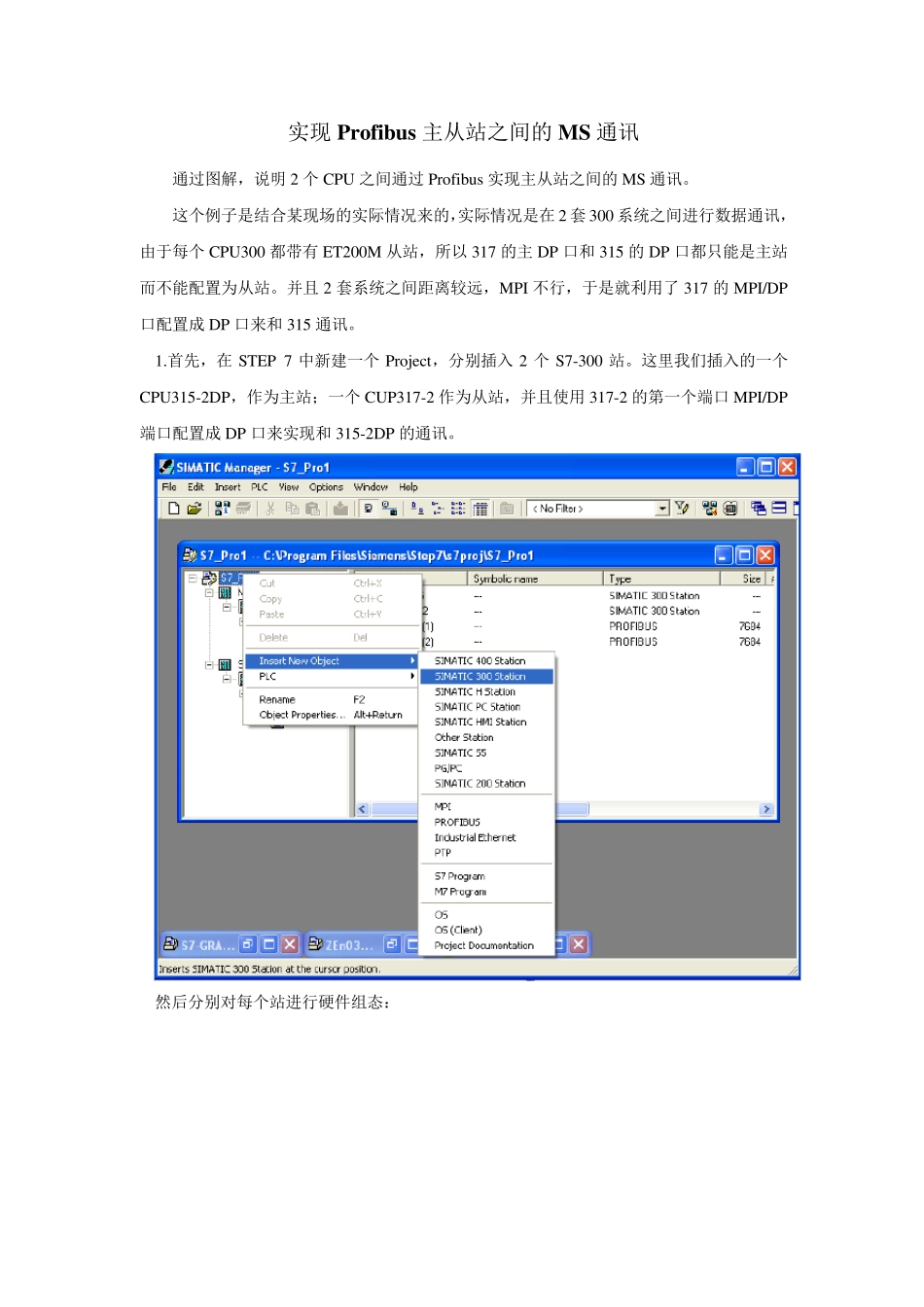

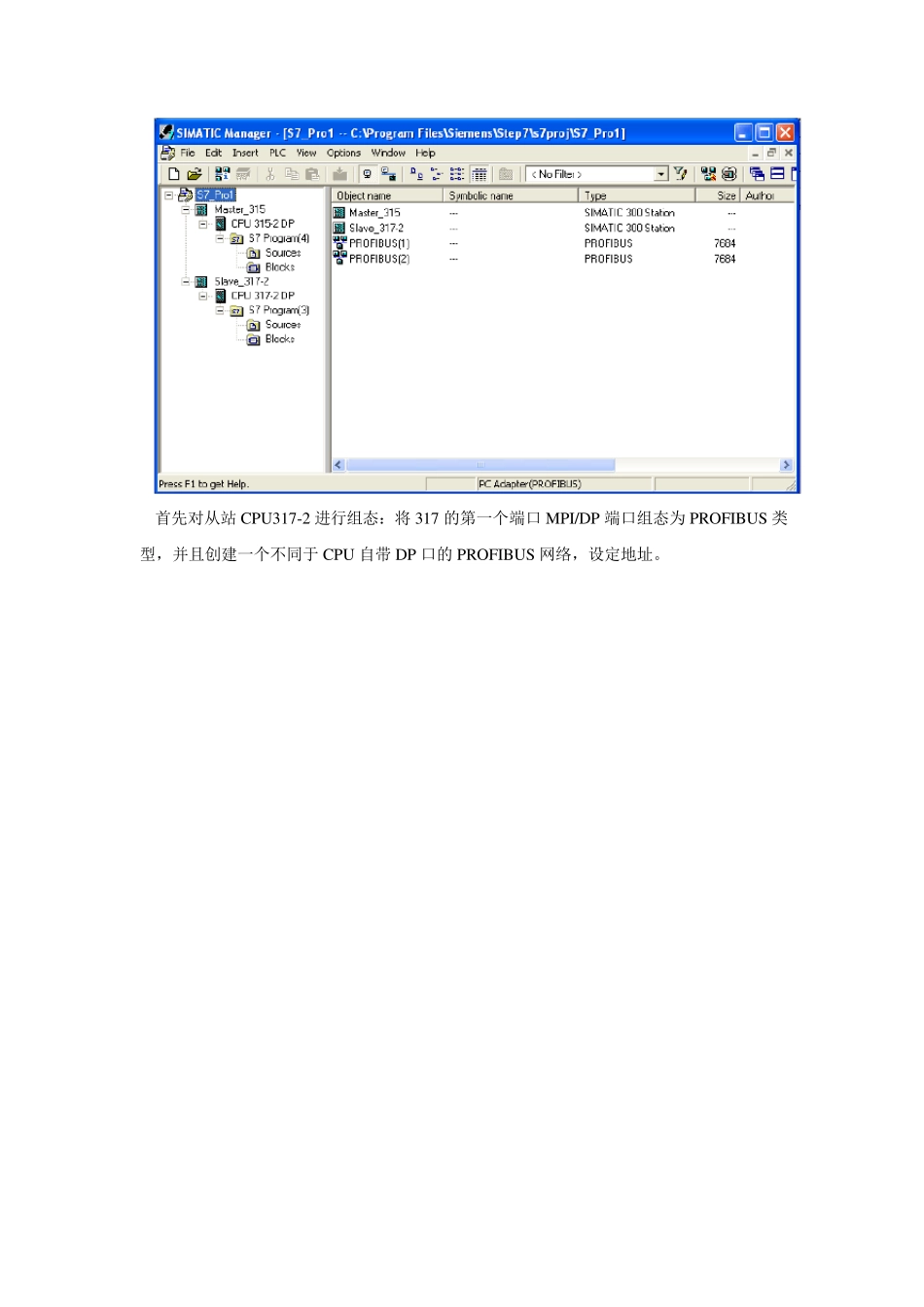

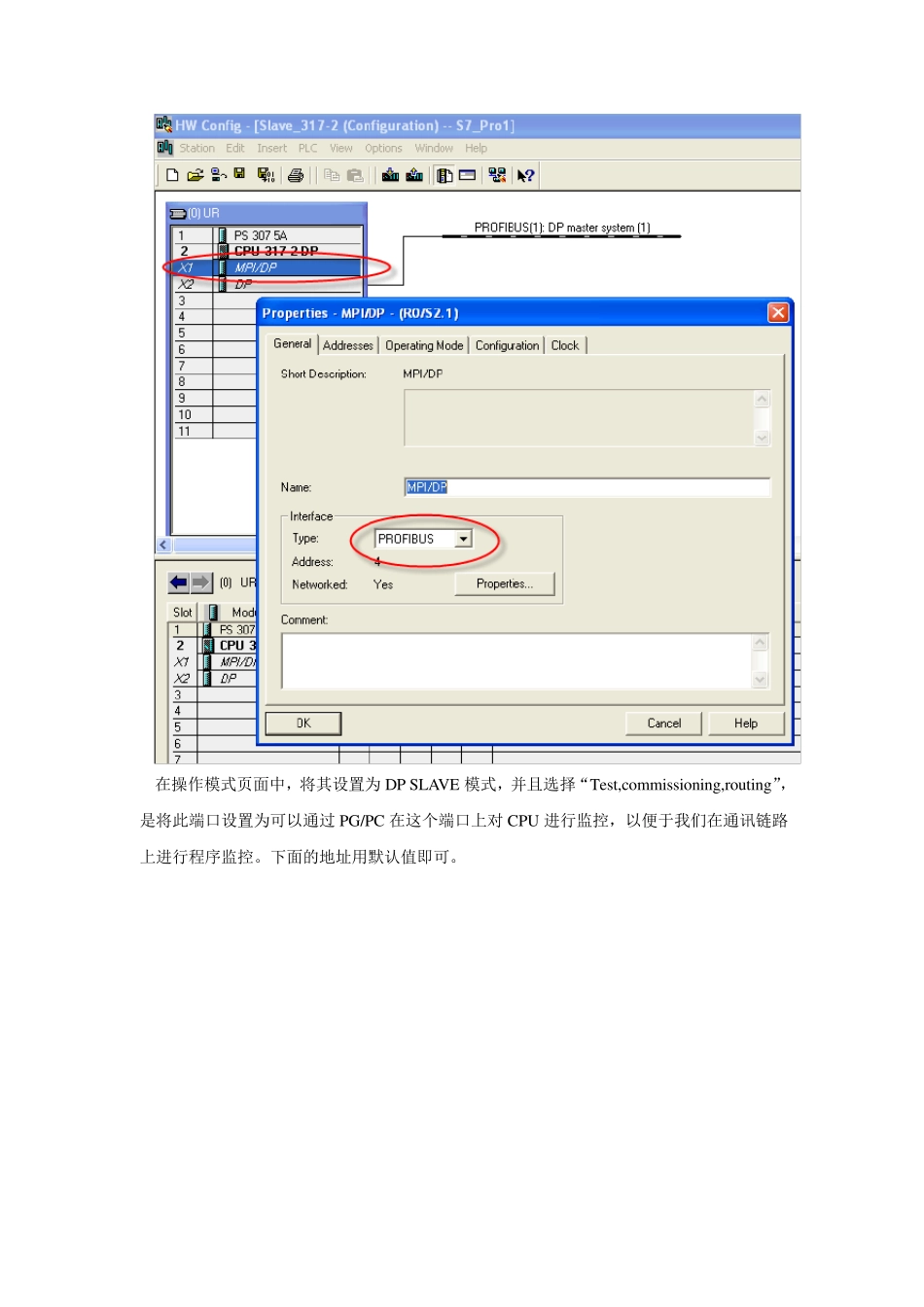

实现Profibu s 主从站之间的MS 通讯 通过图解，说明2 个CPU 之间通过Profibu s 实现主从站之间的MS 通讯。 这个例子是结合某现场的实际情况来的，实际情况是在 2 套 300 系统之间进行数据通讯，由于每个CPU300 都带有 ET200M 从站，所以 317 的主DP 口和 315 的DP 口都只能是主站而不能配置为从站。并且 2 套系统之间距离较远，MPI 不行，于是就利用了 317 的MPI/DP口配置成 DP 口来和 315 通讯。 1.首先，在 STEP 7 中新建一个Project，分别插入 2 个S7-300 站。这里我们插入的一个CPU315-2DP，作为主站；一个CUP317-2 作为从站，并且使用 317-2 的第一个端口 MPI/DP端口配置成 DP 口来实现和 315-2DP 的通讯。 然后分别对每个站进行硬件组态： 首先对从站CPU 317-2 进行组态：将317 的第一个端口MPI/DP 端口组态为PROFIBU S 类型，并且创建一个不同于CPU 自带DP 口的PROFIBU S 网络，设定地址。 在操作模式页面中，将其设置为DP SLAVE 模式，并且选择“Test,commissioning,rou ting”，是将此端口设置为可以通过 PG/PC 在这个端口上对 CPU 进行监控，以便于我们在通讯链路上进行程序监控。下面的地址用默认值即可。 然后选择Configu ration 页面，创建数据交换映射区。 这里我们创建了2 个映射区，图中的红色框选区域在创建时是灰色的，包括上面的图中的Partner 部分创建时也是空的，在主站组态完毕并编译后，才会出现图中所示的状态。由于我们这里只是演示程序，所以创建的交换区域较小。 组态从站之后，再组态主站。插入 CPU 时，不需要创建新的PROFIBUS 网络，选择从站建立的第二条（也就是准备用来进行通讯的MPI/DP 端口创建的那条）PROFIBUS 网络即可。组态好其它硬件，确认 CPU 的DP 口处于主站模式，从窗口右侧的硬件列表中的已组态的站点中选择 CPU 31X，拖放到主站的PROFIBUS 总线上， 这时会弹出链接窗口，选择以组态的从站，点击 Connect按钮， 然后进入Configu ration 页面，可以看到前面在从站中设定的映射区域，逐条进行编辑（Edit…），确认主从站之间的对应关系。主站的输入对应从站的输出，主站的输出对应从站的输入。 至此，硬件的组态完成，将各个站的组态信息下载到各自的CPU 中。通过 NetPro 可以看到整个网络的结构图。 2.编写程序。 硬件组态完毕，下载，PLC 运行之后，数据并不会自动交换。需要通过程序来执行。在组...
