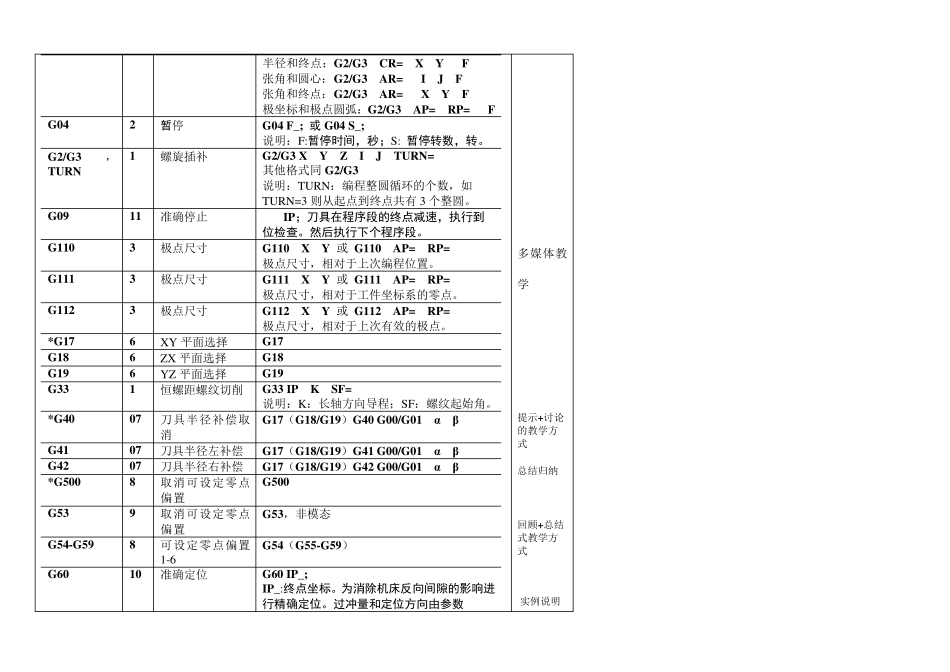

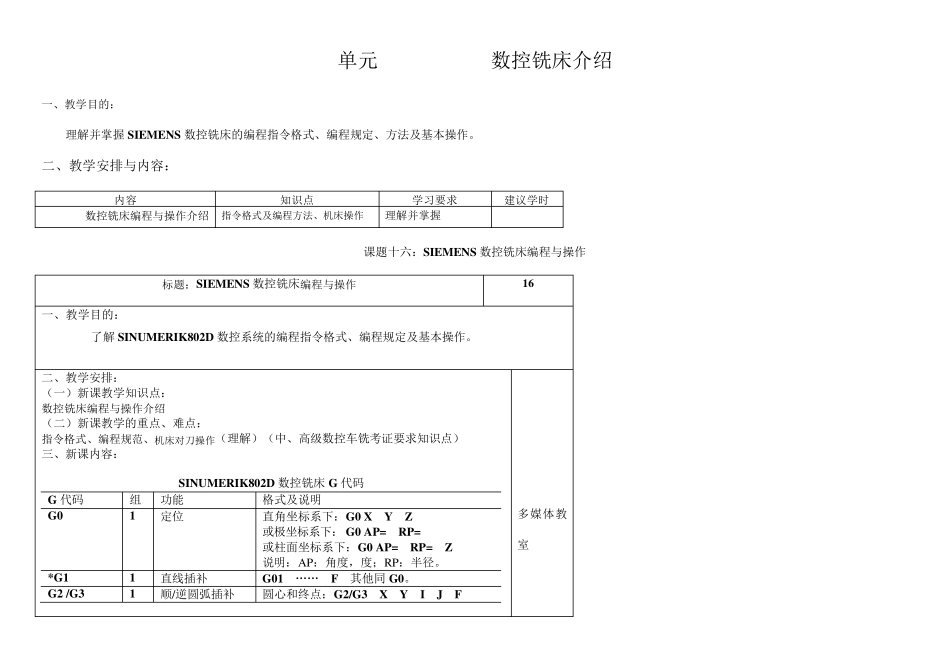

单元9 SIEMENS数控铣床介绍 一、教学目的： 理解并掌握SIEMENS 数控铣床的编程指令格式、编程规定、方法及基本操作。 二、教学安排与内容： 内容 知识点 学习要求 建议学时 SIEMENS数控铣床编程与操作介绍 指令格式及编程方法、机床操作 理解并掌握 2 课题十六：SIEMENS 数控铣床编程与操作 标题：SIEMENS 数控铣床编程与操作 16 一、教学目的： 了解SINUMERIK802D 数控系统的编程指令格式、编程规定及基本操作。 二、教学安排： （一）新课教学知识点： 数控铣床编程与操作介绍 （二）新课教学的重点、难点： 指令格式、编程规范、机床对刀操作（理解）（中、高级数控车铣考证要求知识点） 三、新课内容： SINUMERIK802D 数控铣床G 代码 G 代码 组 功能 格式及说明 G0 1 定位 直角坐标系下：G0 X Y Z 或极坐标系下：G0 AP= RP= 或柱面坐标系下：G0 AP= RP= Z 说明：AP：角度，度；RP：半径。 *G1 1 直线插补 G01 …… F 其他同 G0。 G2 /G3 1 顺/逆圆弧插补 圆心和终点：G2/G3 X Y I J F 多媒体教室 半径和终点：G2/G3 CR= X Y F 张角和圆心：G2/G3 AR= I J F 张角和终点：G2/G3 AR= X Y F 极坐标和极点圆弧：G2/G3 AP= RP= F G04 2 暂停 G04 F_; 或G04 S_; 说明：F:暂停时间，秒；S: 暂停转数，转。 G2/G3，TURN 1 螺旋插补 G2/G3 X Y Z I J TURN= 其他格式同G2/G3 说明：TURN：编程整圆循环的个数，如TURN=3 则从起点到终点共有3 个整圆。 G09 11 准确停止 G09 IP；刀具在程序段的终点减速，执行到 位检查。然后执行下个程序段。 G110 3 极点尺寸 G110 X Y 或 G110 AP= RP= 极点尺寸，相对于上次编程位置。 G111 3 极点尺寸 G111 X Y 或 G111 AP= RP= 极点尺寸，相对于工件坐标系的零点。 G112 3 极点尺寸 G112 X Y 或 G112 AP= RP= 极点尺寸，相对于上次有效的极点。 *G17 6 XY 平面选择 G17 G18 6 ZX 平面选择 G18 G19 6 YZ平面选择 G19 G33 1 恒螺距螺纹切削 G33 IP K SF= 说明：K：长轴方向导程；SF：螺纹起始角。 *G40 07 刀具半径补偿取消 G17（G18/G19）G40 G00/G01 α β G41 07 刀具半径左补偿 G17（G18/G19）G41 G00/G01 α β G42 07 刀具半径右补偿 G17（G18/G19）G42 G00/G01 α β *G500 8 取消可设定零点偏置 G500 G...
