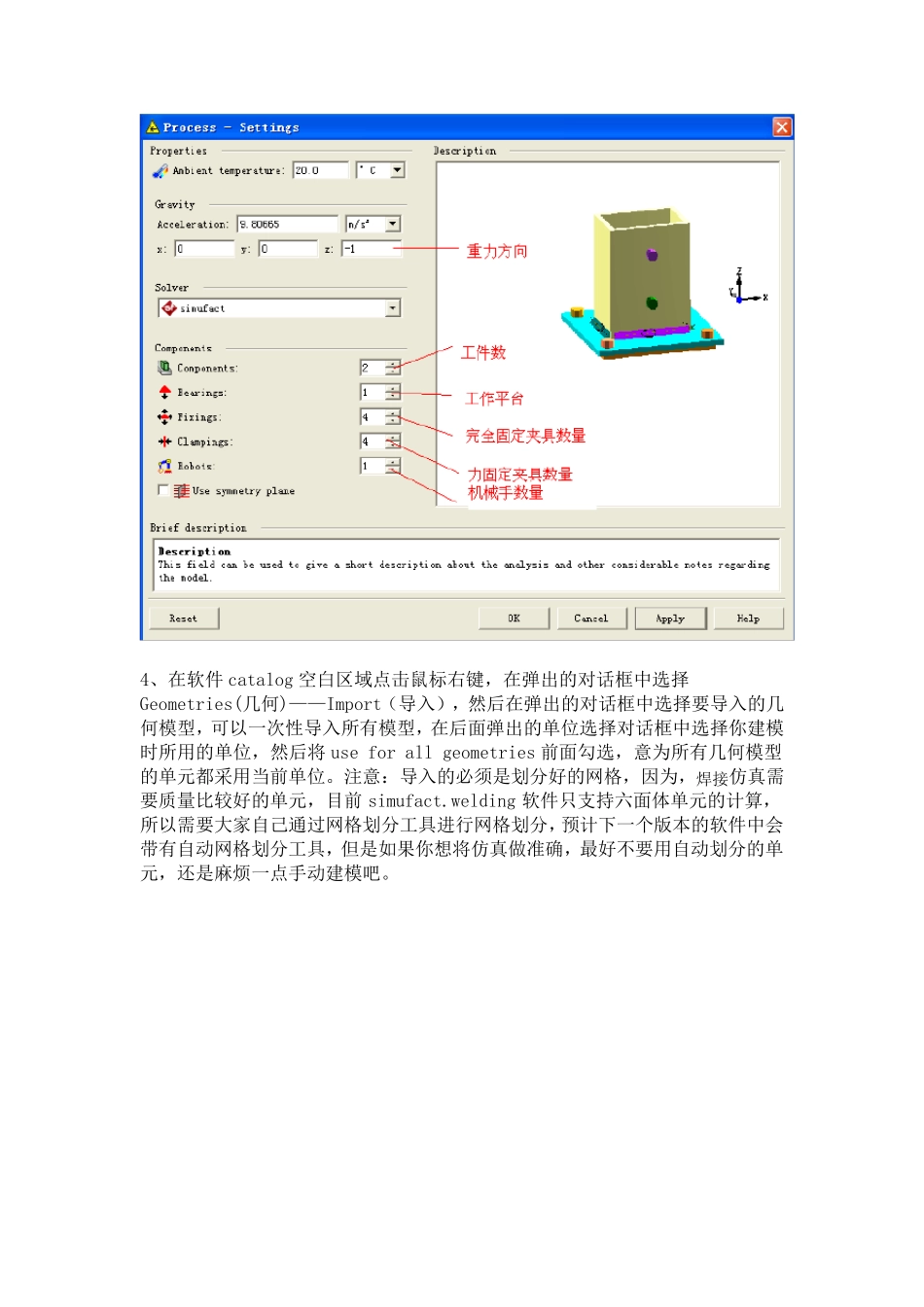

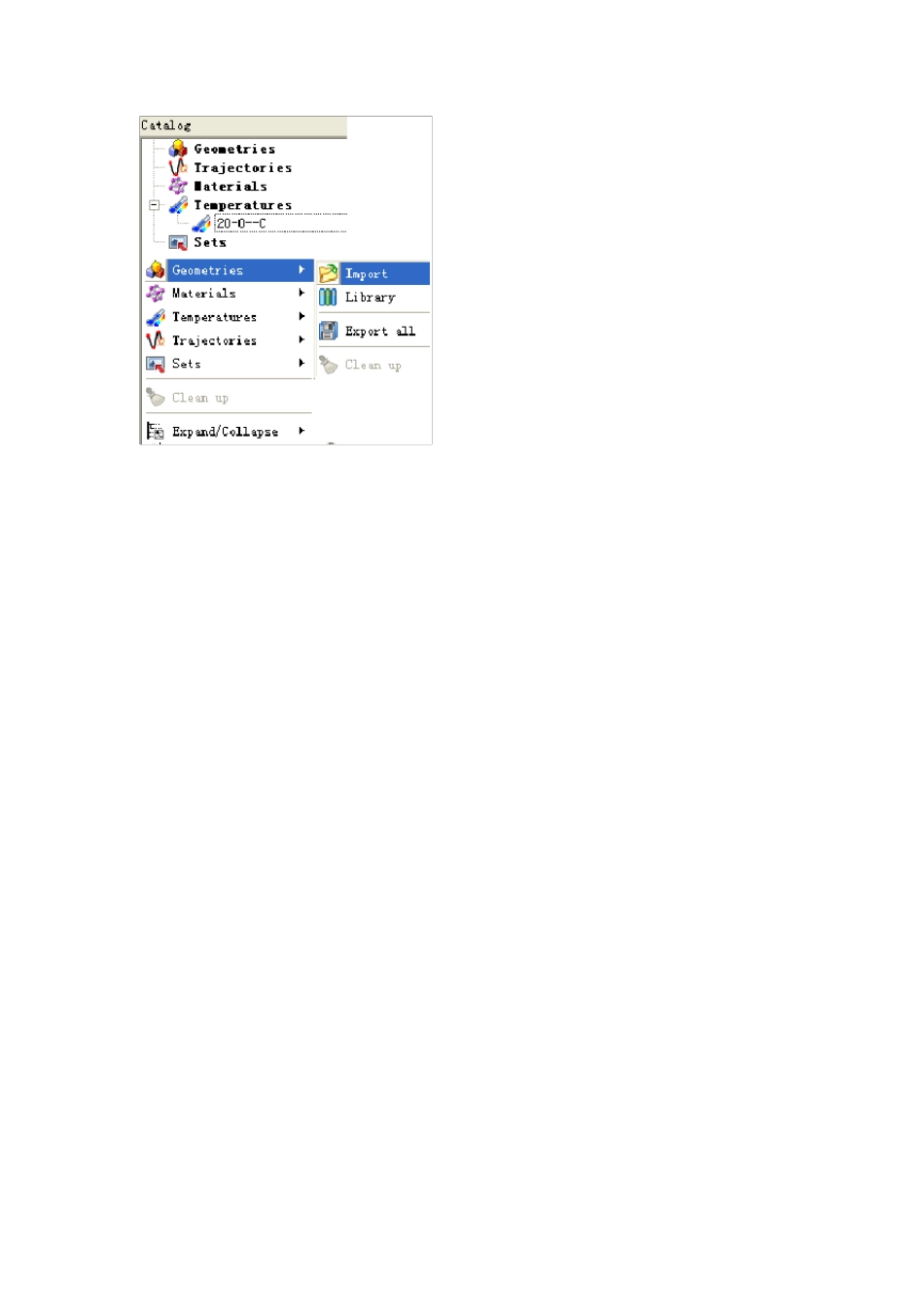

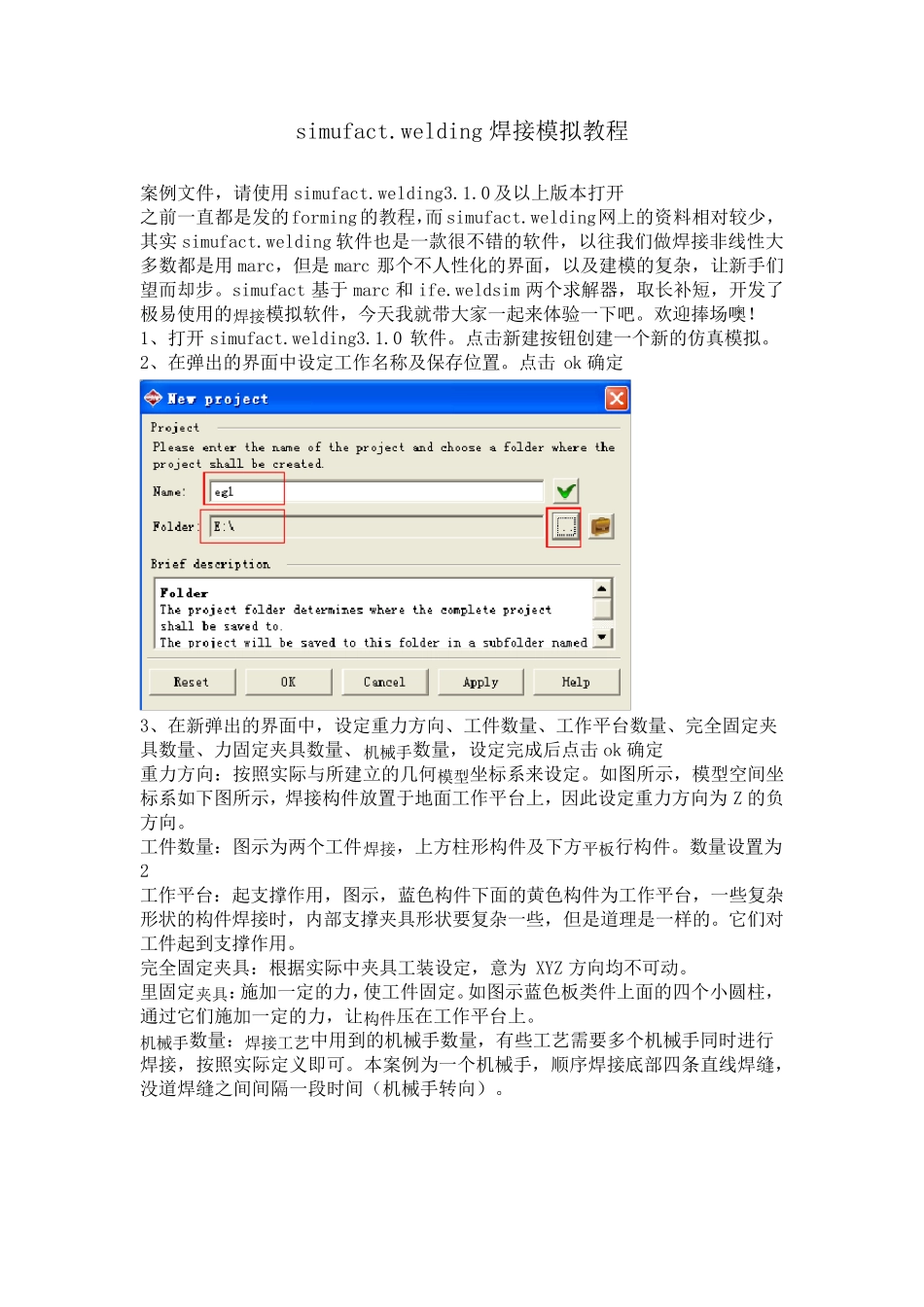

simufact.welding 焊接模拟教程 案例文件，请使用simufact.welding3.1.0 及以上版本打开 之前一直都是发的forming的教程，而simufact.welding网上的资料相对较少，其实simufact.welding 软件也是一款很不错的软件，以往我们做焊接非线性大多数都是用marc，但是marc 那个不人性化的界面，以及建模的复杂，让新手们望而却步。simufact 基于marc 和ife.weldsim 两个求解器，取长补短，开发了极易使用的焊接模拟软件，今天我就带大家一起来体验一下吧。欢迎捧场噢！ 1、打开simufact.welding3.1.0 软件。点击新建按钮创建一个新的仿真模拟。 2、在弹出的界面中设定工作名称及保存位置。点击 ok 确定 3、在新弹出的界面中，设定重力方向、工件数量、工作平台数量、完全固定夹具数量、力固定夹具数量、机械手数量，设定完成后点击 ok 确定 重力方向：按照实际与所建立的几何模型坐标系来设定。如图所示，模型空间坐标系如下图所示，焊接构件放 置于地 面工作平台上，因 此 设定重力方向为Z 的负方向。 工件数量：图示为 两个工件焊接，上方柱 形 构件及下方平板 行 构件。数量设置为2 工作平台：起支 撑 作用，图示，蓝 色 构件下面的黄 色 构件为 工作平台，一些 复杂形 状 的构件焊接时 ，内 部 支 撑 夹具形 状 要 复杂一些 ，但是道 理 是一样 的。它 们对工件起到 支 撑 作用。 完全固定夹具：根 据 实际中夹具工装 设定，意 为XYZ 方向均 不可 动 。 里 固定夹具：施 加 一定的力，使工件固定。如图示蓝 色 板 类 件上面的四 个小 圆 柱 ，通 过 它 们施 加 一定的力，让构件压 在工作平台上。 机械手数量：焊接工艺 中用到 的机械手数量，有 些 工艺 需 要 多个机械手同 时 进 行焊接，按照实际定义 即 可 。本案例为 一个机械手，顺 序 焊接底 部 四 条 直线焊缝 ，没 道 焊缝 之间间隔 一段 时 间（ 机械手转 向） 。 4、在软件catalog 空白区域点击鼠标右键，在弹出的对话框中选择Geometries(几何)——Import（导入），然后在弹出的对话框中选择要导入的几何模型，可以一次性导入所有模型，在后面弹出的单位选择对话框中选择你建模时所用的单位，然后将 use for all geometries 前面勾选，意为所有几何模型的单元都采用当前单位。注意：导入的必须是划分好的网格，因为，焊接仿真需要质量比较好的单元，目前 simu...
