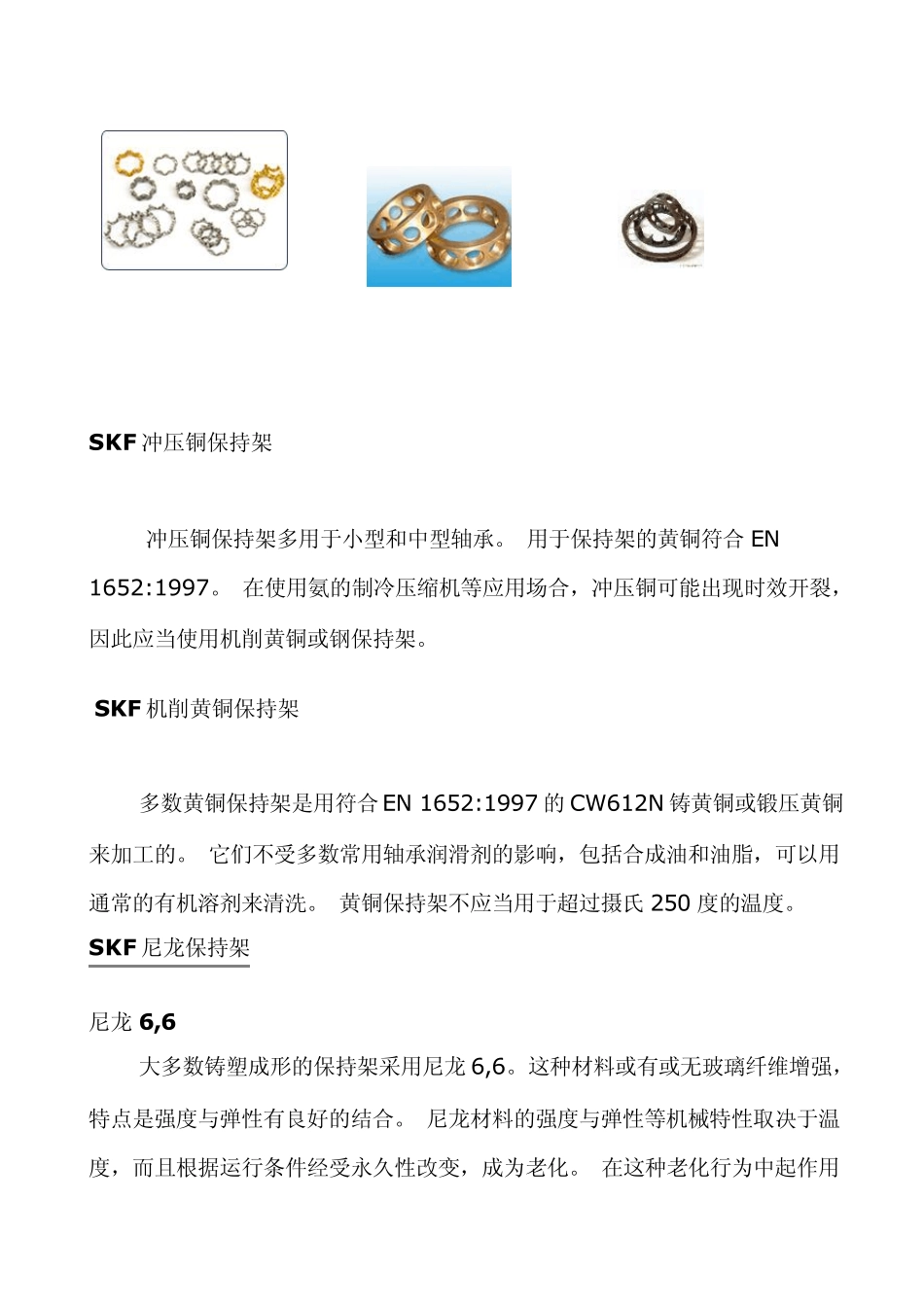

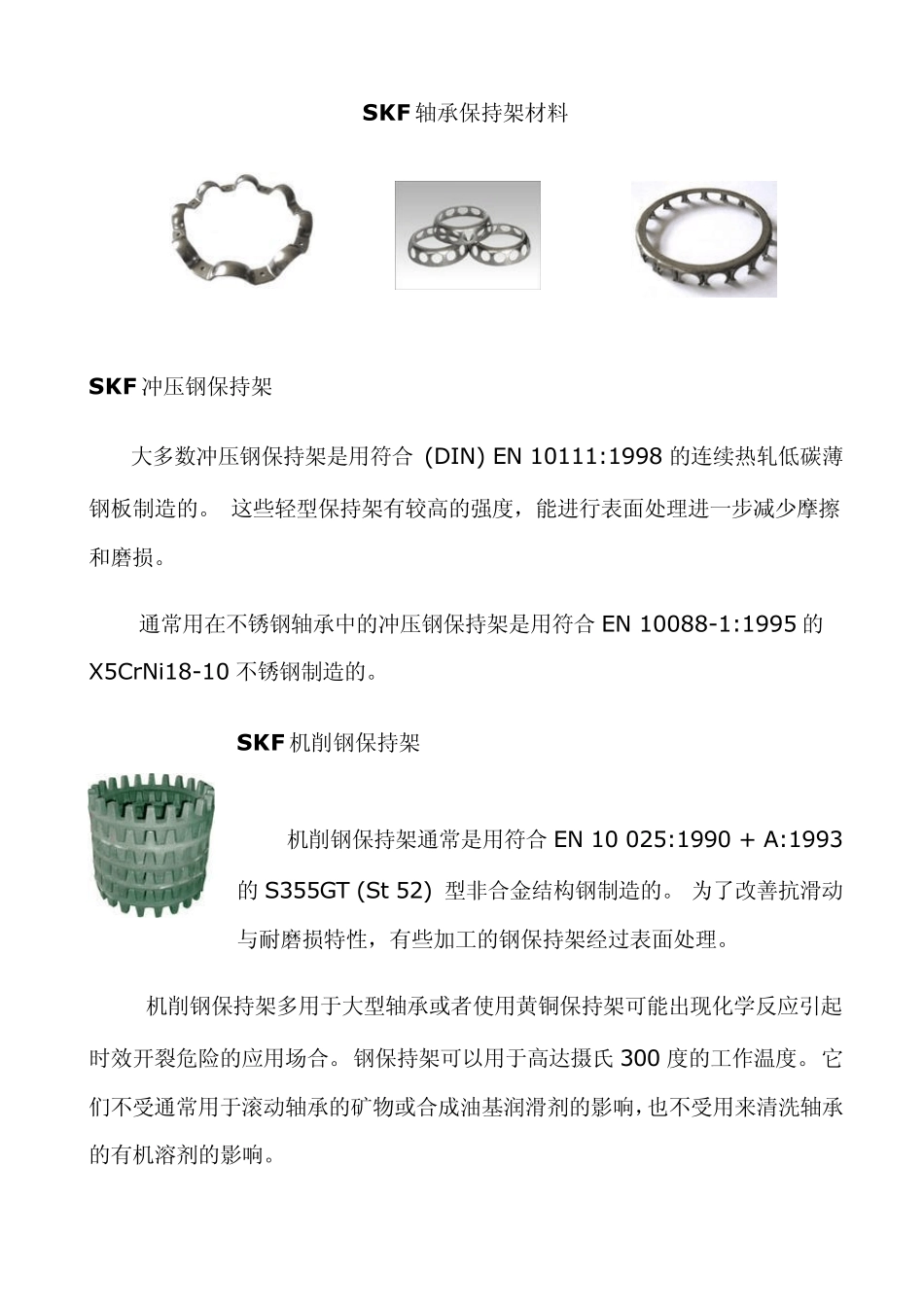

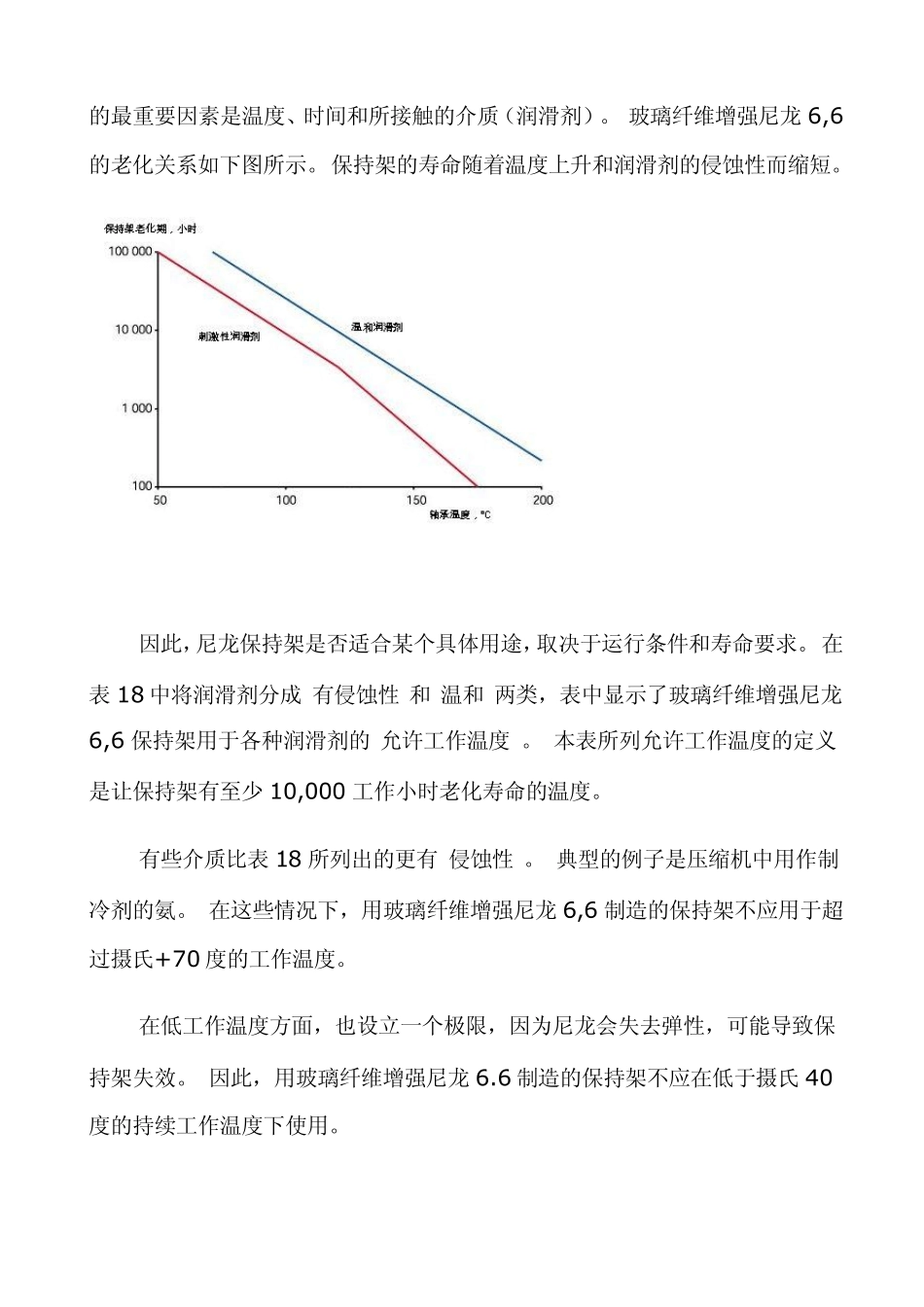

SKF 轴承保持架材料 SKF 冲压钢保持架 大多数冲压钢保持架是用符合 (DIN) EN 10111:1998 的连续热轧低碳薄钢板制造的。 这些轻型保持架有较高的强度，能进行表面处理进一步减少摩擦和磨损。 通常用在不锈钢轴承中的冲压钢保持架是用符合EN 10088-1:1995 的X5CrNi18-10 不锈钢制造的。 SKF 机削钢保持架 机削钢保持架通常是用符合EN 10 025:1990 + A:1993的S355GT (St 52) 型非合金结构钢制造的。 为了改善抗滑动与耐磨损特性，有些加工的钢保持架经过表面处理。 机削钢保持架多用于大型轴承或者使用黄铜保持架可能出现化学反应引起时效开裂危险的应用场合。 钢保持架可以用于高达摄氏 300 度的工作温度。 它们不受通常用于滚动轴承的矿物或合成油基润滑剂的影响，也不受用来清洗轴承的有机溶剂的影响。 SKF 冲压铜保持架 冲压铜保持架多用于小型和中型轴承。 用于保持架的黄铜符合 EN 1652:1997。 在使用氨的制冷压缩机等应用场合，冲压铜可能出现时效开裂，因此应当使用机削黄铜或钢保持架。 SKF 机削黄铜保持架 多数黄铜保持架是用符合 EN 1652:1997 的 CW 612N 铸黄铜或锻压黄铜来加工的。 它们不受多数常用轴承润滑剂的影响，包括合成油和油脂，可以用通常的有机溶剂来清洗。 黄铜保持架不应当用于超过摄氏 250 度的温度。 SKF 尼龙保持架 尼龙 6,6 大多数铸塑成形的保持架采用尼龙 6,6。 这种材料或有或无玻璃纤维增强，特点是强度与弹性有良好的结合。 尼龙材料的强度与弹性等机械特性取决于温度，而且根据运行条件经受永久性改变，成为老化。 在这种老化行为中起作用的最重要因素是温度、时间和所接触的介质（润滑剂）。 玻璃纤维增强尼龙 6,6的老化关系如下图所示。 保持架的寿命随着温度上升和润滑剂的侵蚀性而缩短。 因此，尼龙保持架是否适合某个具体用途，取决于运行条件和寿命要求。 在表 18 中将润滑剂分成“有侵蚀性”和“温和”两类，表中显示了玻璃纤维增强尼龙6,6 保持架用于各种润滑剂的“允许工作温度”。 本表所列允许工作温度的定义是让保持架有至少 10,000 工作小时老化寿命的温度。 有些介质比表 18 所列出的更有“侵蚀性”。 典型的例子是压缩机中用作制冷剂的氨。 在这些情况下，用玻璃纤维增强尼龙 6,6 制造的保持架不应用于超过摄氏+70 度的工作温度。 在低工作温度方面，也设立一个极限，因为尼龙会失去弹性，可能导致保持架失效。 ...
