SM208ND解决频闪问题与SM2082C和SM2087同系列线性恒流驱动方案芯片VIP免费

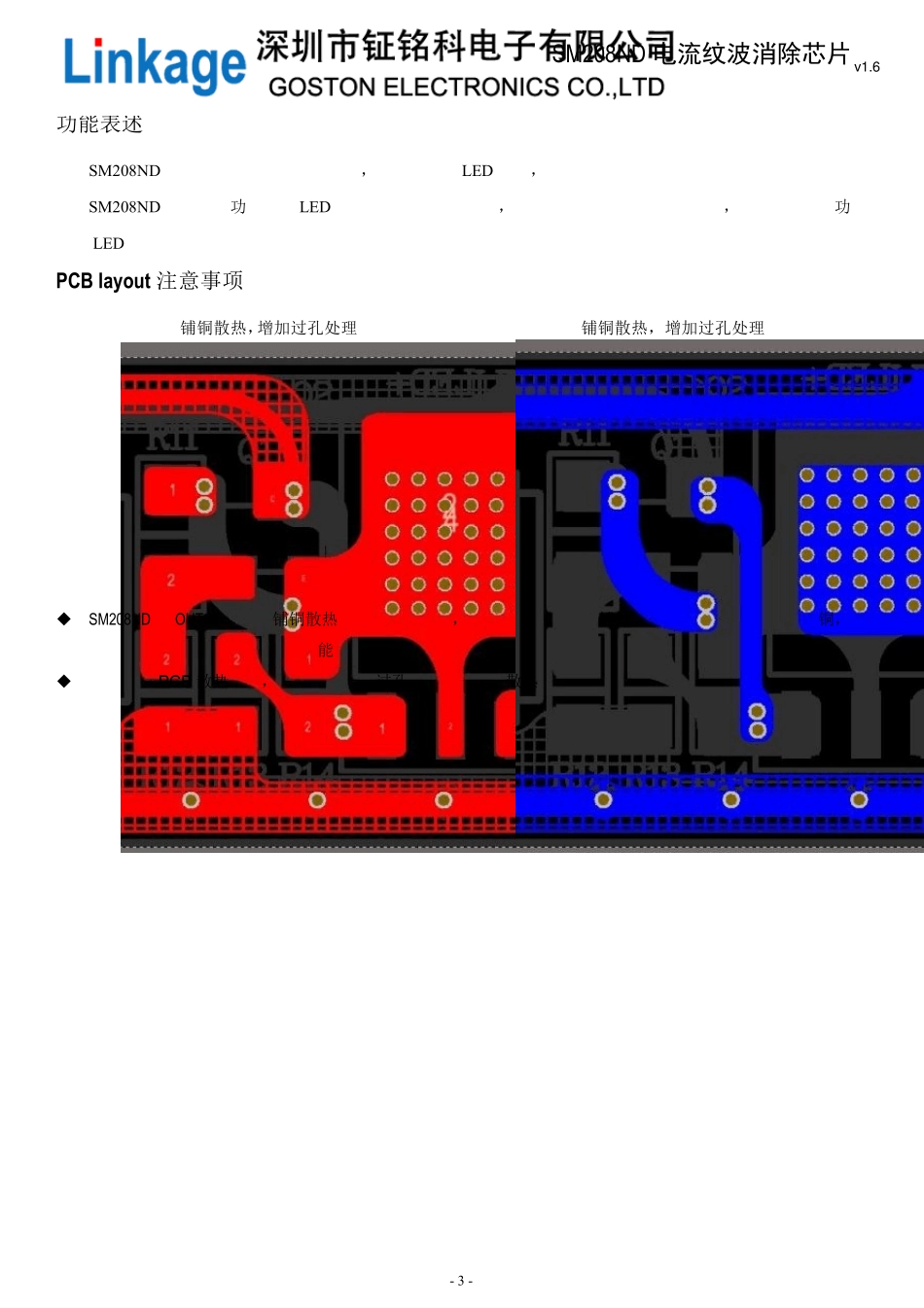

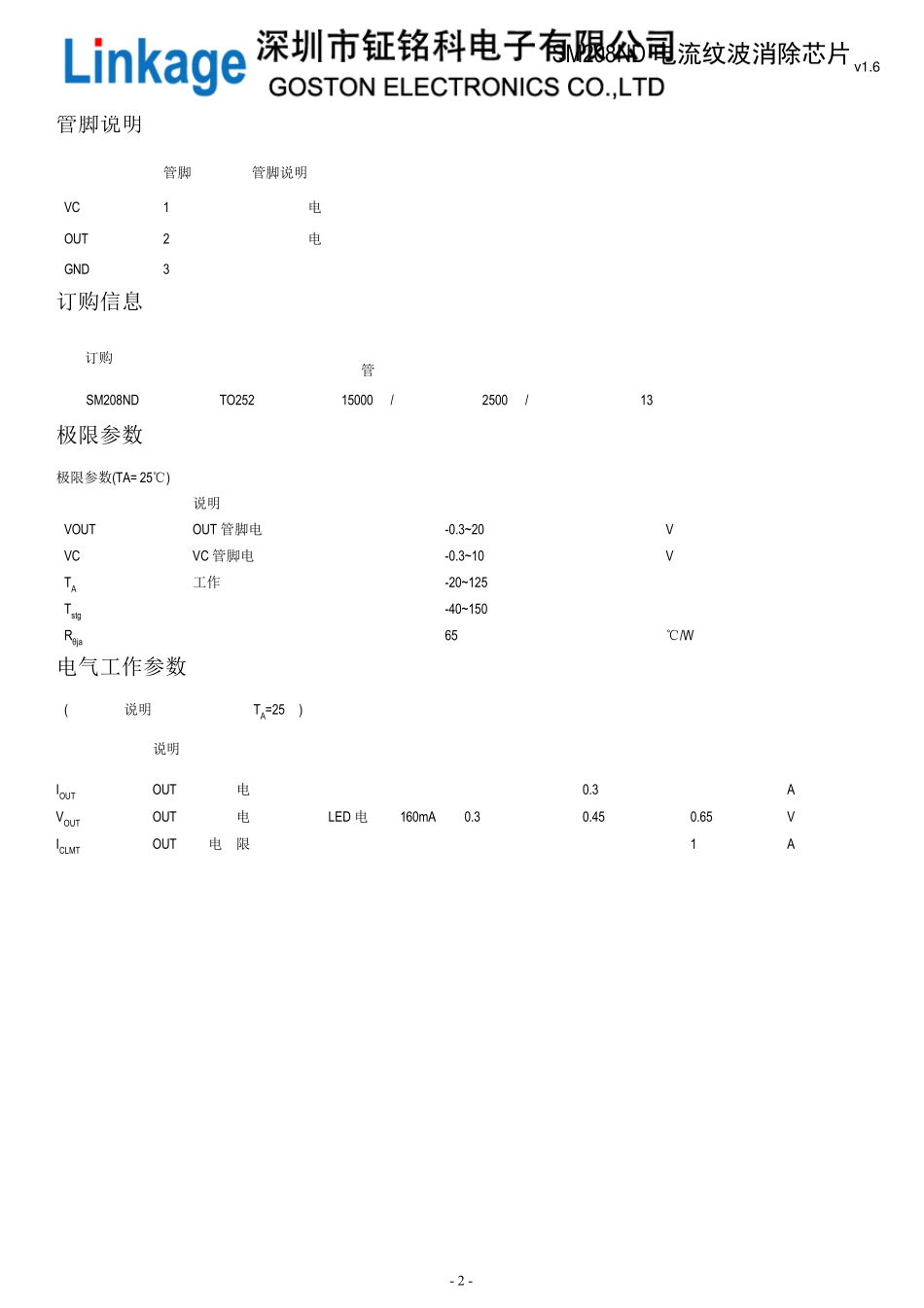

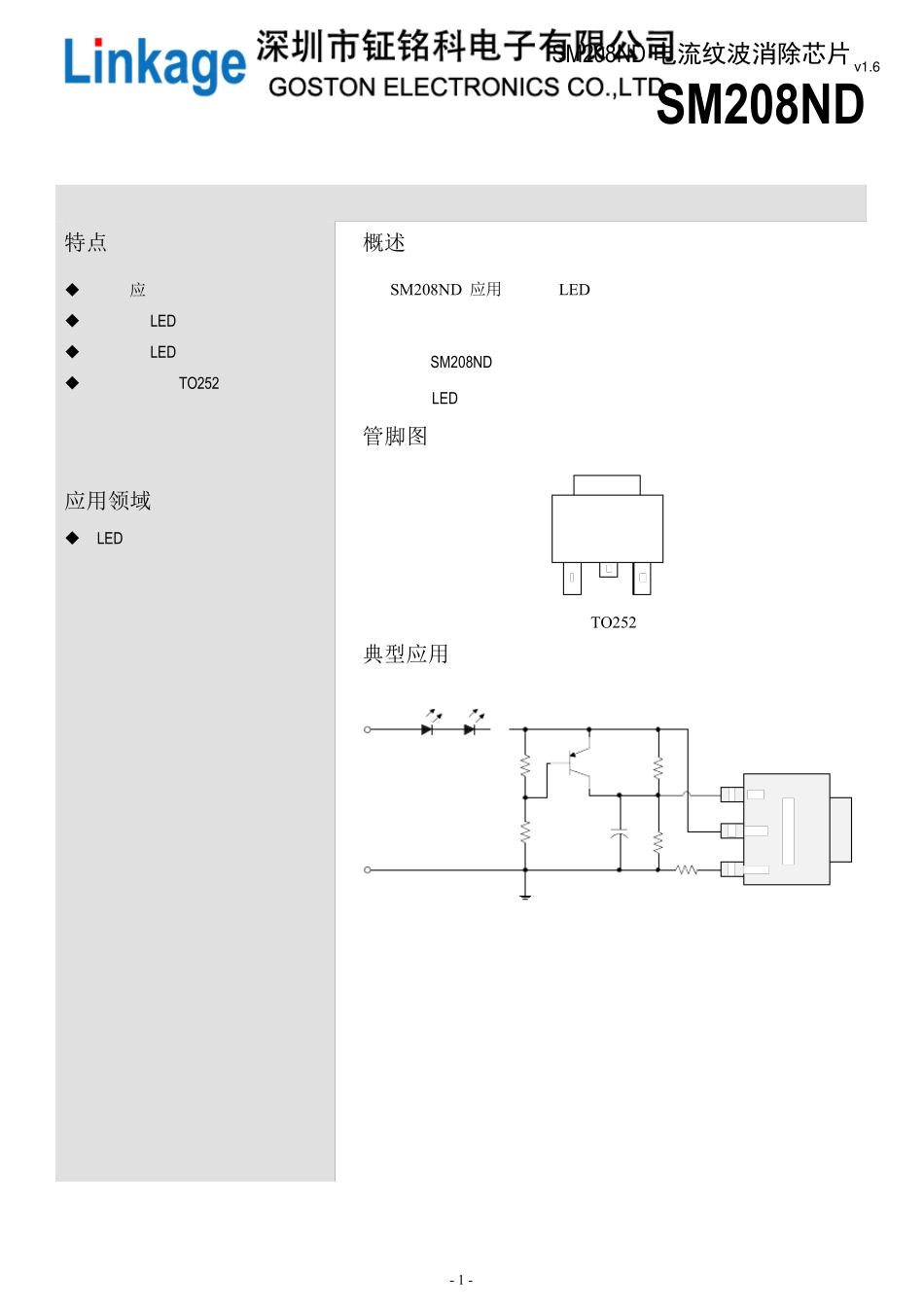

- 1 - SM208ND 特点  自适应电流纹波消除芯片  可调整 LED 电流纹波幅度  可设置 LED 端电压最大值  封装形式：TO252 应用领域  LED 照明 概述 SM208ND 应用于驱动 LED 灯串，消除前级驱动器产生的电流纹波。 通过 SM208ND 与前级高功率因数恒流控制电路组合实现无频闪高功率因数 LED 恒流方案。 管脚图 TO252 典型应用 SM208ND 电流纹波消除芯片 v1.6- 2 - 管脚说明 名称 管脚序号 管脚说明 VC 1 纹波滤除电路控制端口 OUT 2 纹波滤除电路输出端口 GND 3 芯片地 订购信息 订购型号 封装形式 包装方式 卷盘尺寸 管装 编带 SM208ND TO252 15000 只/箱 2500 只/盘 13 寸 极限参数 极限参数(TA= 25℃) 符号 说明 范围 单位 VOUT OUT 管脚电压 -0.3~20 V VC VC 管脚电压 -0.3~10 V TA 工作温度 -20~125 ℃ Tstg 存储温度 -40~150 ℃ Rθja 热阻 65 ℃/W 电气工作参数 (除非特殊说明，下列条件均为 TA=25℃) 符号 说明 测试条件 范围 单位 最小 典型 最大 IOUT OUT 端口输出电流 0.3 A VOUT OUT 端口饱和电压 LED 电流为 160mA 0.3 0.45 0.65 V ICLMT OUT 端口电流限流值 1 A SM208ND 电流纹波消除芯片 v1.6- 3 - 功能表述 SM208ND 是一款消除电流纹波的芯片，应用于驱动 LED 灯串，消除前级驱动器产生的电流纹波。 SM208ND 与前级高功率因数 LED 恒流控制电路组合使用，可有效滤除前级输出电流纹波，实现无频闪高功率因数 LED 恒流方案。 PCB layout 注意事项  SM208ND 的 OUT 端口需要铺铜散热（如果是双面板，顶层与底层均需要铺铜），可采用网格状或线性漏铜，以降低芯片的温度及提高系统的性能。  双面板的 PCB 散热区域，顶层与底层的过孔尽量多以满足散热需求。 铺铜散热，增加过孔处理 铺铜散热，增加过孔处理 SM208ND 电流纹波消除芯片 v1.6 - 4 - 典型应用方案  SM208ND 应用方案 原理图： BOM 表： 位号 参数 位号 参数 位号 参数 R1 300R/0805 R4 10K/0805 C1 100uF/10V R2 5.1K/0805 R5 2.2R/1206 U1 SM208ND R3 10K/0805 Q1 S8550 SM208ND 电流纹波消除芯片 v1.6 - 5 - 封装形式 TO252 1. 厂家 1 尺寸 SM208ND电流纹波消除芯片 v1.6- 6 - 2 . 厂家 2 尺寸 VARIATION TO-252 Symbol Millimeters Symbol Millimeters Min Max Min Max A 2.220 2.420 E1 4.750 4.850 A1 0 0.125 e 2.28 REF b 0.550 0.650 H 9.440 10.140 b2 0.760 0.960 L — — b3 5.200 5.400 L1 2.75REF b4 — — L2 0.500 REF c — — L3 0.900 1.000 c2 0.450 0.550 L4 0.650 0.950 D 5.950 6.250 L5 1.150 1.550 D1 4.200 4.500 θ 0° 6° E 6.400 6.700 SM2 08ND电流纹波消除芯片 v1.6
