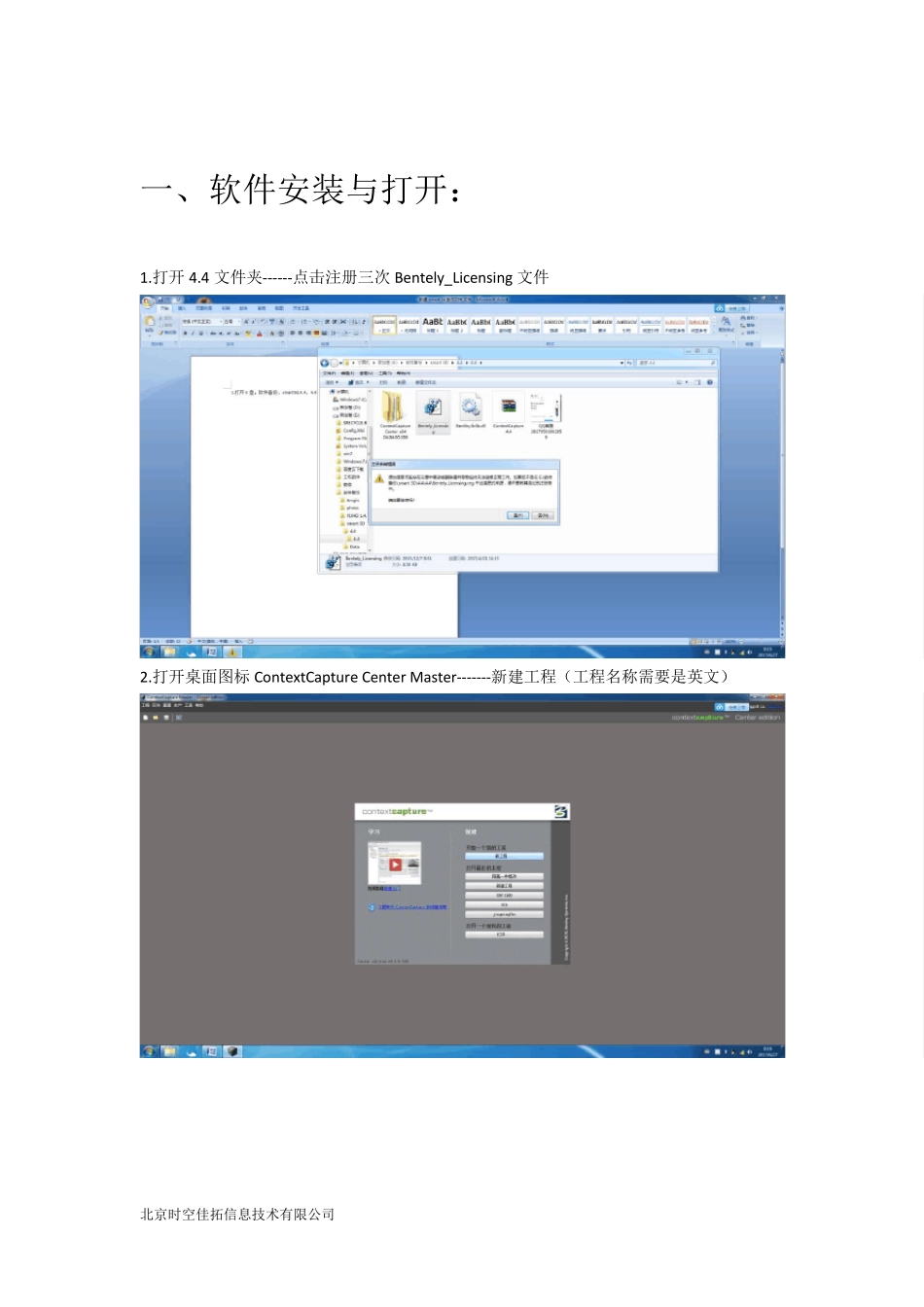

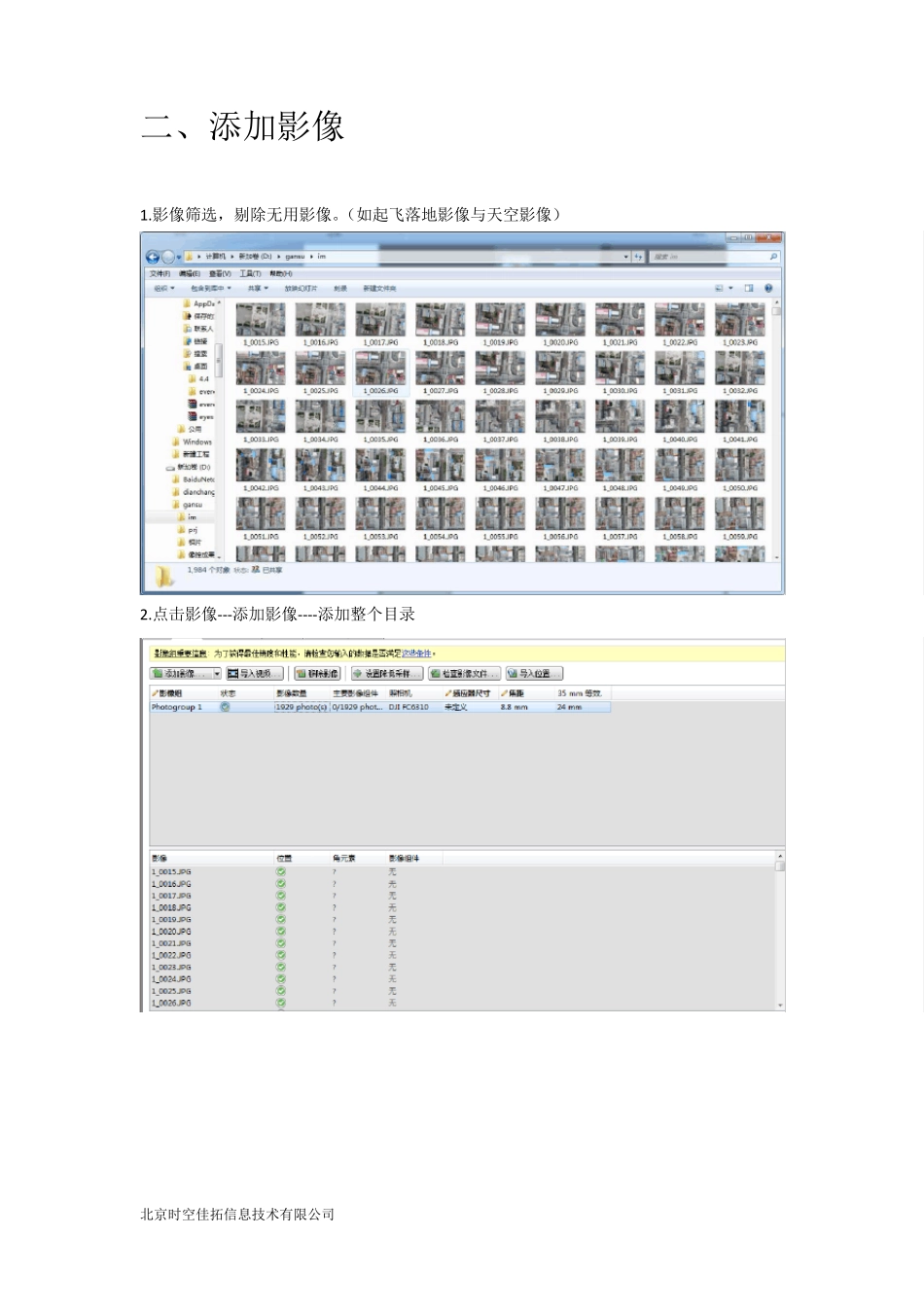

北京时空佳拓信息技术有限公司 SMART 3D 操作文档 北京时空佳拓信息技术有限公司 一、软件安装与打开： 1.打开 4.4 文件夹------点击注册三次 Bentely_Licensing 文件 2.打开桌面图标 ContextCapture Center Master-------新建工程（工程名称需要是英文） 北京时空佳拓信息技术有限公司 二、添加影像 1 .影像筛选，剔除无用影像。（如起飞落地影像与天空影像） 2 .点击影像---添加影像----添加整个目录 北京时空佳拓信息技术有限公司 注：相机参数一样，将全部影响放到一个文件夹即可。 变为 三、添加控制点 1.点击 Surveys-----编辑控制点 2.点击空间参考系统（改变成控制点相对应的当地坐标系） 北京时空佳拓信息技术有限公司 注：外业坐标和内业坐标是反着的（实际应为x6 位数字，y7 位数字） 外业数据 3.将外业xy 调换位置后，存储到一个 txt 文件中，导入到smart3D Master 中 北京时空佳拓信息技术有限公司 4.导入坐标txt 文件 四、 对图像进行刺点 1.按照外业组给出的图像进行找点 2.在 3D 视图中找到可以看到控制点的图像 北京时空佳拓信息技术有限公司 3． Survey——编辑控制点——根据 1、2 步骤在对应的控制点号上找到对应的影像 4. 刺点 按住 Shift 键同时鼠标点击控制点的位置添加控制点-----相同的操作点击连续三张图片的控制点。 北京时空佳拓信息技术有限公司 五、 第一次提交空三资料 注：第一次提交空三，是为了在第二次刺点时，系统会将试图预测到相对的控制点上，大大减少了时间。 1.概要-----提交空中三角测量 2.输入名称----下一步-----点击使用控制点平差-----下一步-----设置不用变-----提交（之后点击桌面 ContextCapture Center Engine 引擎文件），开始预先跑第一次空中三角测量 北京时空佳拓信息技术有限公司 六、第二次全部刺点 1.运行完成后，点击 Surveys-----编辑控制点------点击显示影像改变成可能是视点-------将全部控制点刺点---保存并退出 注：这一步注意的是，将试图最大的拉近。 七、进行第二次空三 点击概要------提交空中三角测量（同第 10 条相同的操作，点击提交后打开ContextCapture Center Engine 引擎文件，跑第二遍空中三角测量） 北京时空佳拓信息技术有限公司 注意： 当控制点很少时，用严格配准的方法。 当控制点满足时，用平差。 如果空三数据不好，但是控制点很准时，全部变成平差调整。 如果无人机...
