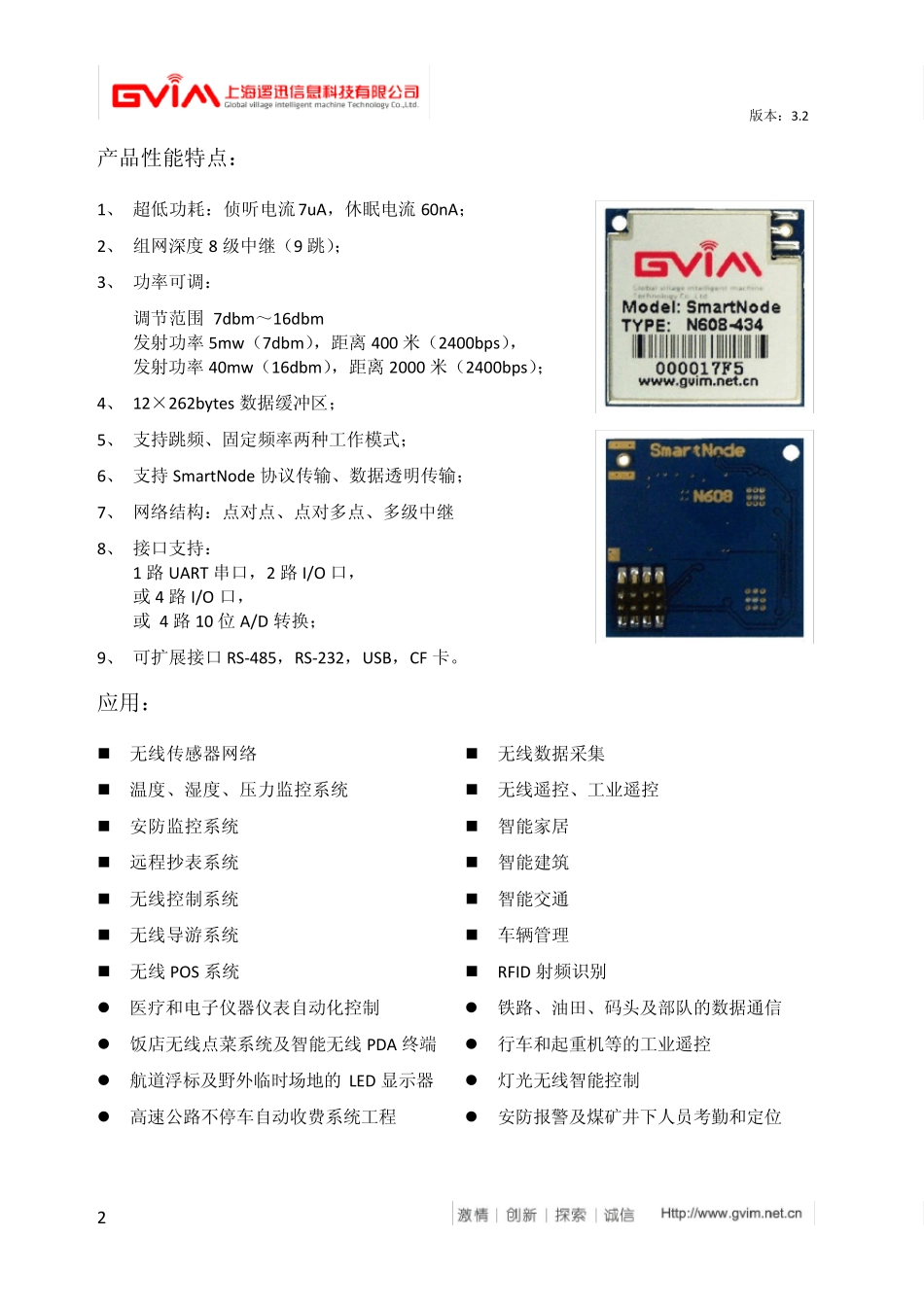

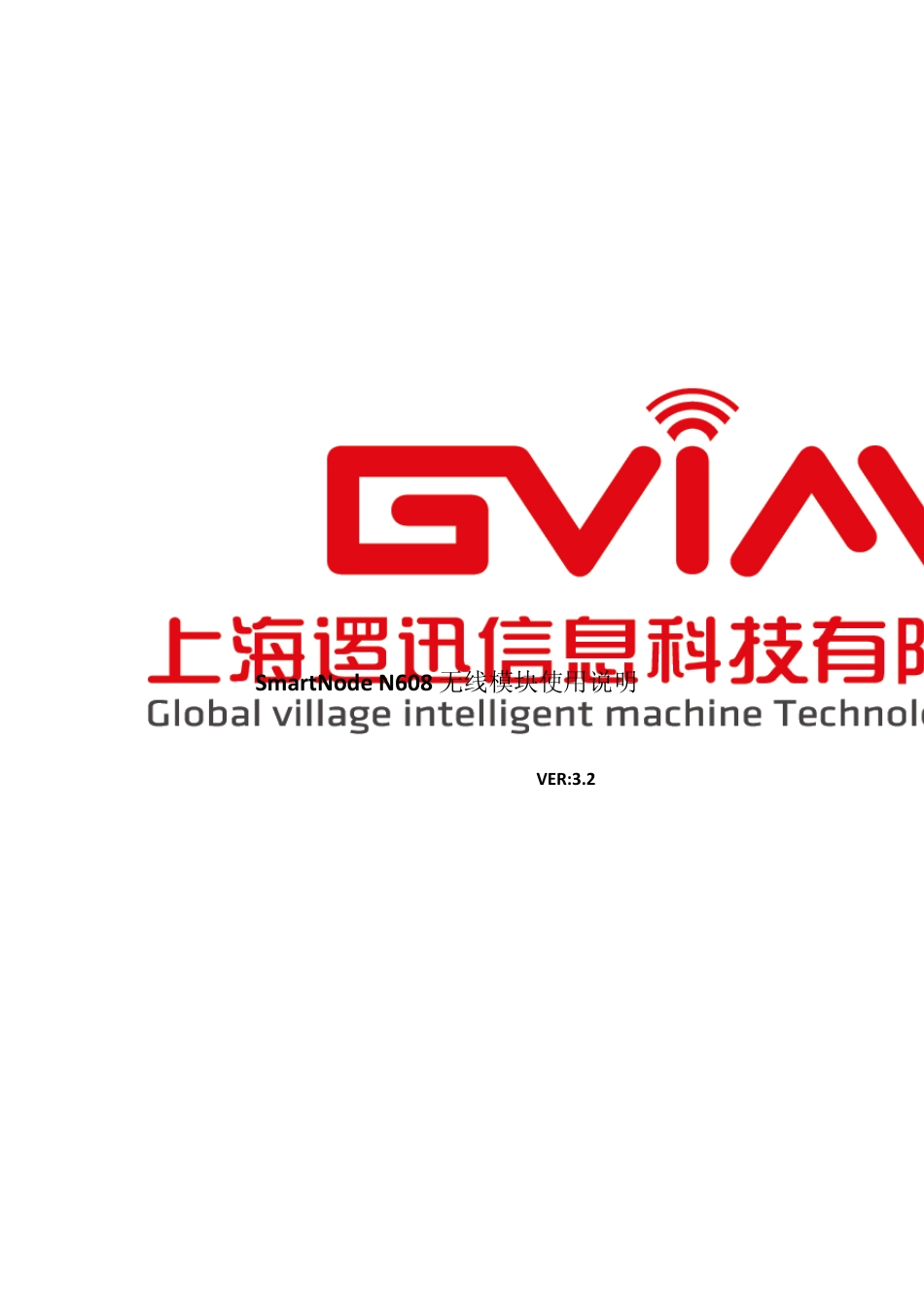

SmartNode N608 无线模块使用说明 VER:3.2 版本:3.2 2 产品性能特点: 1、 超低功耗:侦听电流7uA,休眠电流60nA; 2、 组网深度8 级中继(9 跳); 3、 功率可调: 调节范围 7dbm~16dbm 发射功率5mw(7dbm),距离400 米(2400bps), 发射功率40mw(16dbm),距离2000 米(2400bps); 4、 12×262bytes 数据缓冲区; 5、 支持跳频、固定频率两种工作模式; 6、 支持 SmartNode 协议传输、数据透明传输; 7、 网络结构:点对点、点对多点、多级中继 8、 接口支持: 1 路 UART 串口,2 路 I/O 口, 或 4 路 I/O 口, 或 4 路 10 位 A/D 转换; 9、 可扩展接口 RS-485,RS-232,USB,CF 卡。 应用: 无线传感器网络 温度、湿度、压力监控系统 安防监控系统 远程抄表系统 无线控制系统 无线导游系统 无线 POS 系统 无线数据采集 无线遥控、工业遥控 智能家居 智能建筑 智能交通 车辆管理 RFID 射频识别 医疗和电子仪器仪表自动化控制 饭店无线点菜系统及智能无线 PDA 终端 航道浮标及野外临时场地的 LED 显示器 高速公路不停车自动收费系统工程 铁路、油田、码头及部队的数据通信 行车和起重机等的工业遥控 灯光无线智能控制 安防报警及煤矿井下人员考勤和定位 版本:3.2 3 目录 一、 技术指标........................................................................................................................... 4 二、 外型尺寸及管脚定义 ....................................................................................................... 5 三、 通讯协议........................................................................................................................... 6 1、 串口同步、起始定义 .................................................................................................. 6 2、 操作指令定义 .............................................................................................................. 6 2.1 数据收发操作指令................................................................................................. 6 2.2 参数设...
