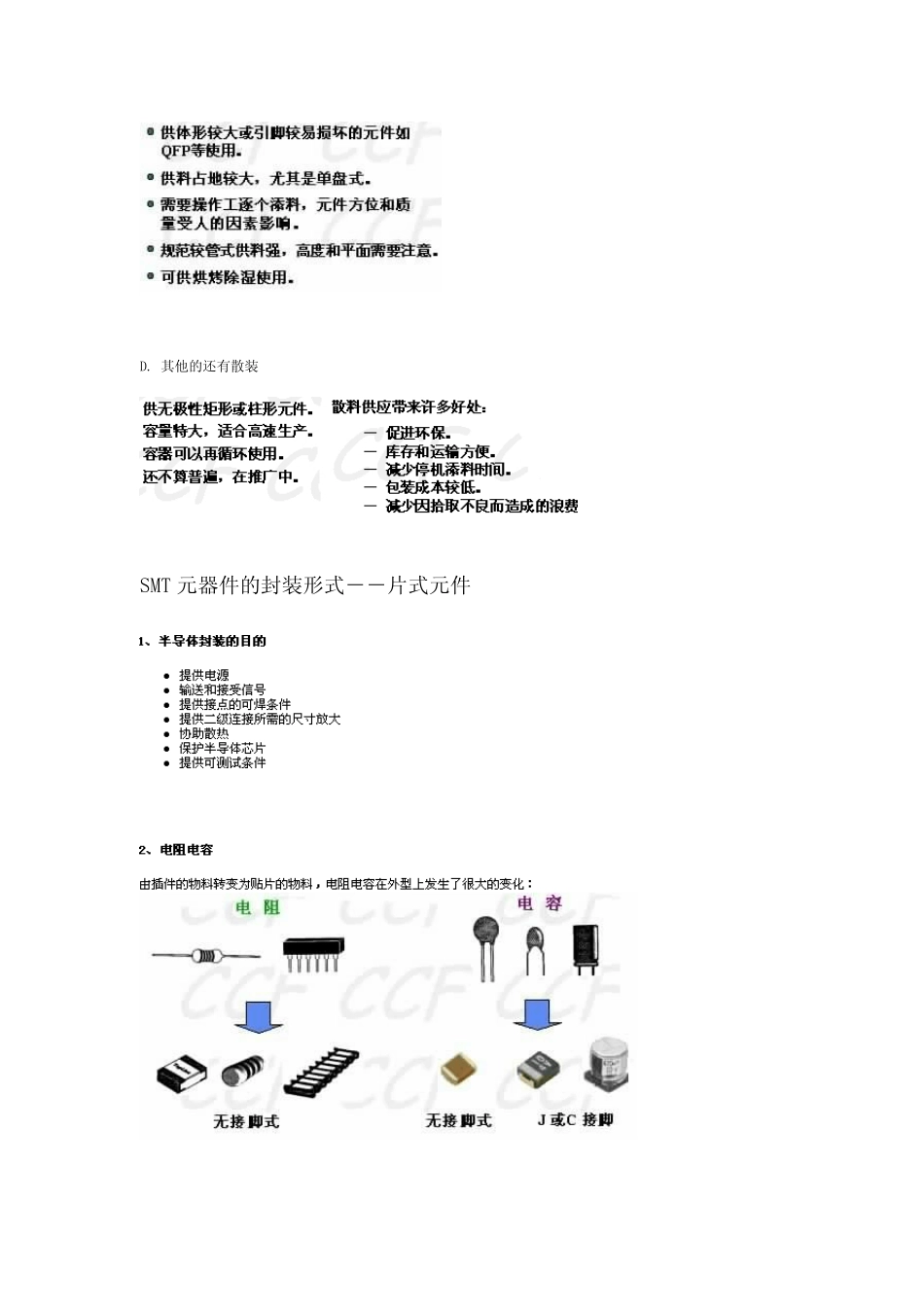

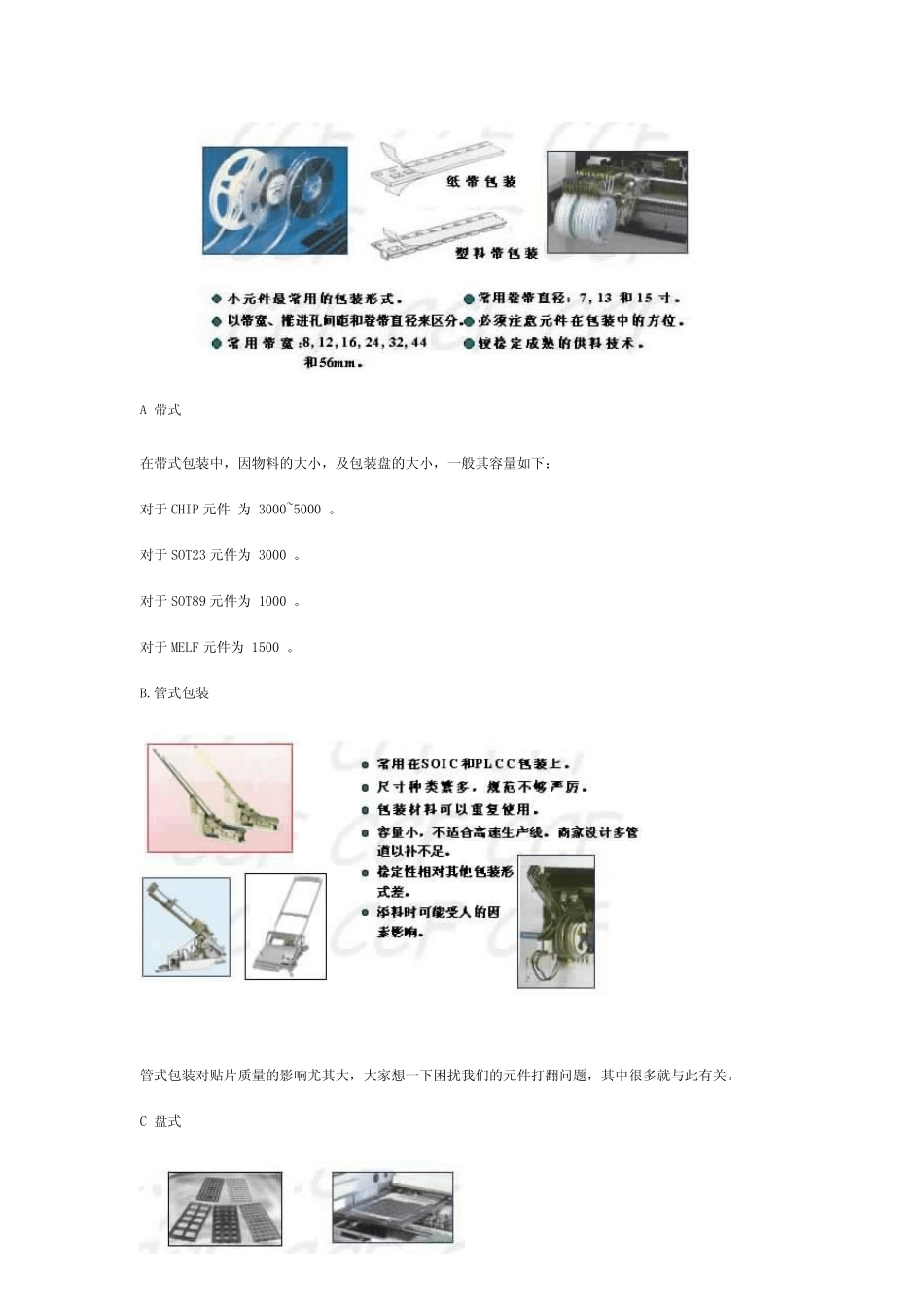

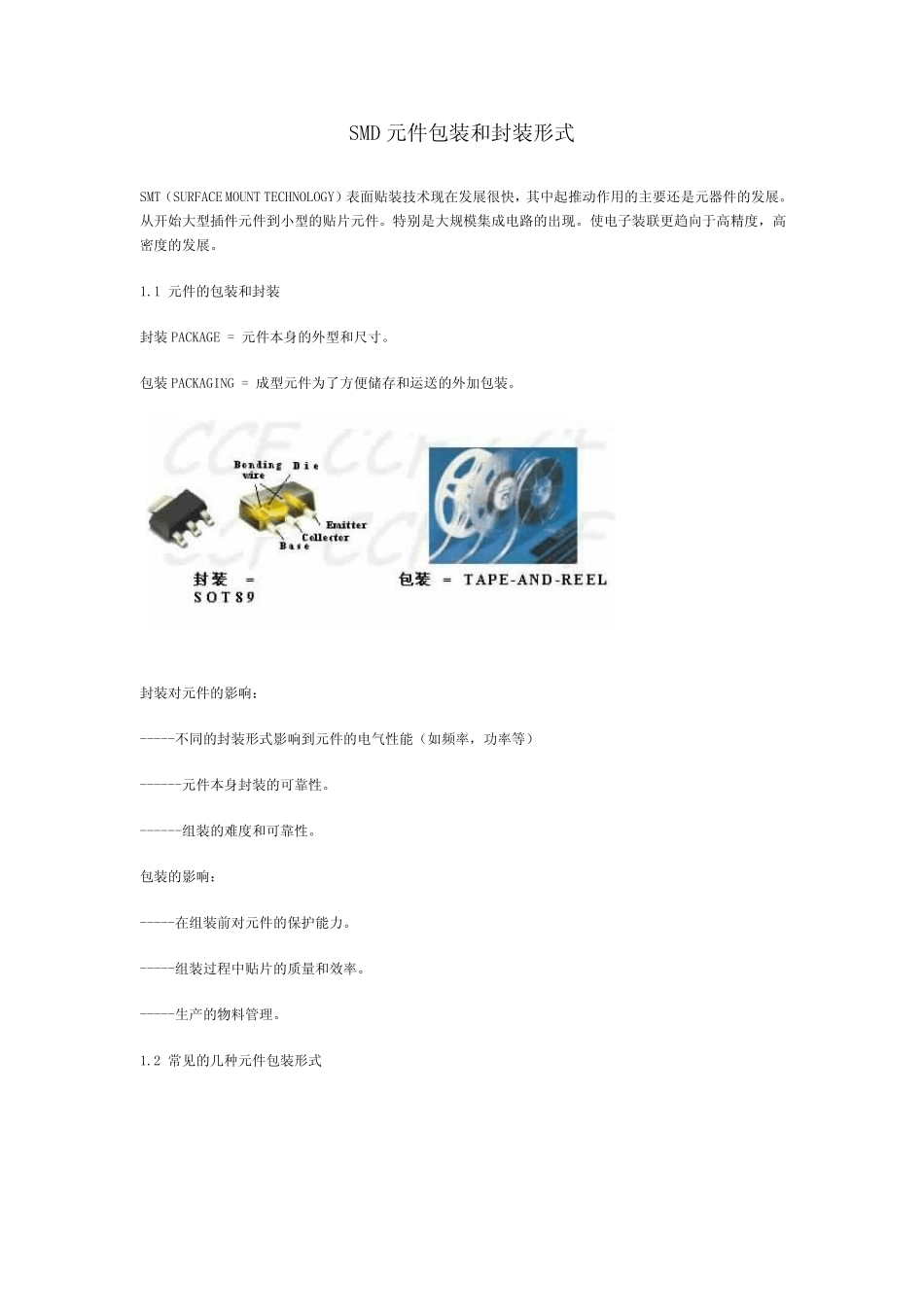

SMD 元件包装和封装形式 SMT(SURFACE MOUNT TECHNOLOGY)表面贴装技术现在发展很快,其中起推动作用的主要还是元器件的发展。从开始大型插件元件到小型的贴片元件。特别是大规模集成电路的出现。使电子装联更趋向于高精度,高密度的发展。 1.1 元件的包装和封装 封装PACKAGE = 元件本身的外型和尺寸。 包装PACKAGING = 成型元件为了方便储存和运送的外加包装。 封装对元件的影响: -----不同的封装形式影响到元件的电气性能(如频率,功率等) ------元件本身封装的可靠性。 ------组装的难度和可靠性。 包装的影响: -----在组装前对元件的保护能力。 -----组装过程中贴片的质量和效率。 -----生产的物料管理。 1.2 常见的几种元件包装形式 A 带式 在带式包装中,因物料的大小,及包装盘的大小,一般其容量如下: 对于CHIP 元件 为 3000~5000 。 对于SOT23 元件为 3000 。 对于SOT89 元件为 1000 。 对于MELF 元件为 1500 。 B.管式包装 管式包装对贴片质量的影响尤其大,大家想一下困扰我们的元件打翻问题,其中很多就与此有关。 C 盘式 D. 其他的还有散装 SMT 元器件的封装形式--片式元件 在CHIP 元件的贴片过程中经常有打翻或侧立的现象发生, A 外观检验不合格。 B. 容易出现锡珠。 C. 容易出现立碑现象。 C. 其他的电容封装形式 F. 其他电感的 结构 和封装 S SMT 元器件的封装形式--晶体管 SMT 元器件的封装形式--集成电路(IC) 2. 集成电路中的 QFP 元件封装 SMT 元器件的封装形式--BGA B. BGA的分类
