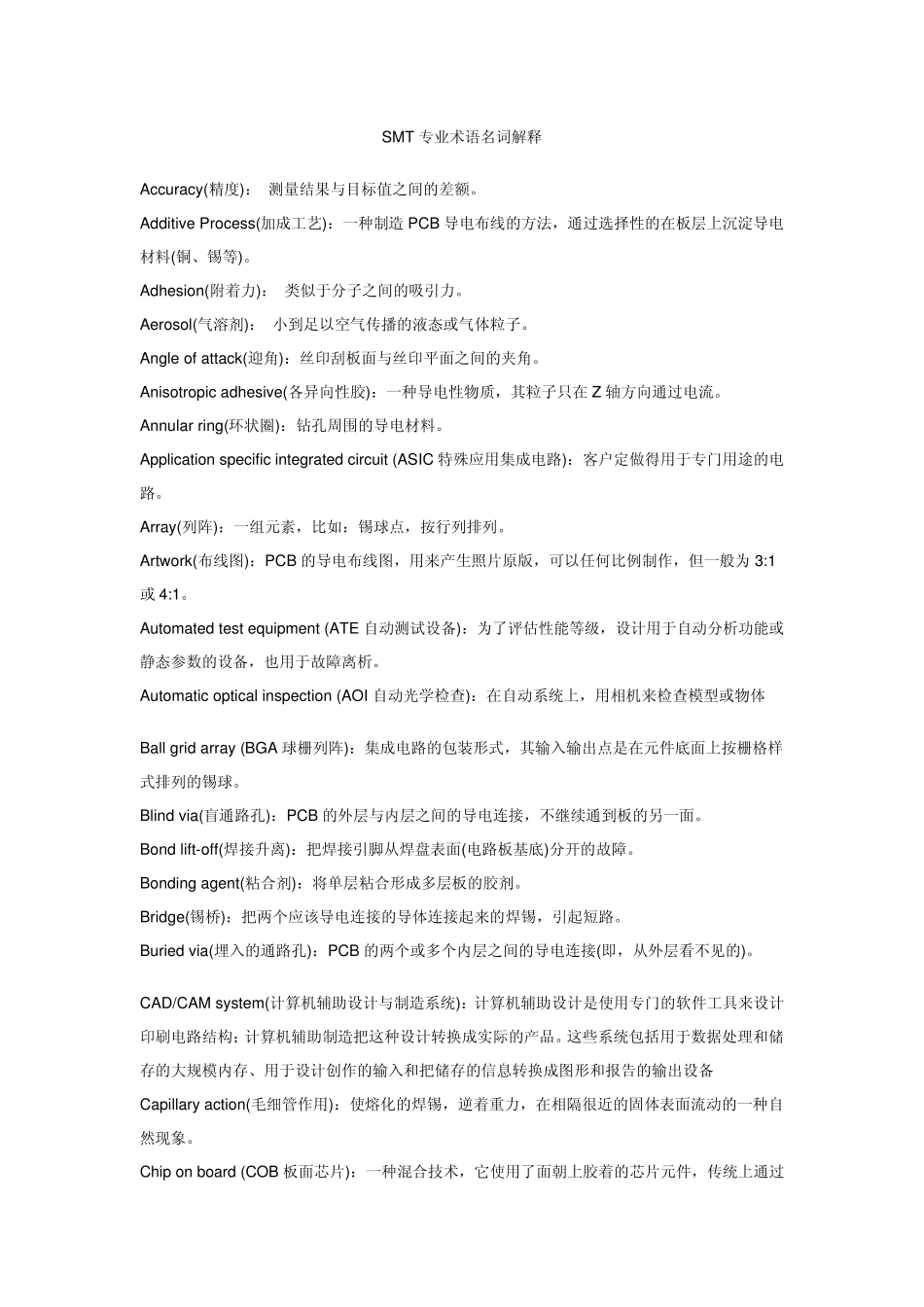

SMT 专业术语名词解释 Accuracy(精度)： 测量结果与目标值之间的差额。 Additive Process(加成工艺)：一种制造PCB 导电布线的方法，通过选择性的在板层上沉淀导电材料(铜、锡等)。 Adhesion(附着力)： 类似于分子之间的吸引力。 Aerosol(气溶剂)： 小到足以空气传播的液态或气体粒子。 Angle of attack(迎角)：丝印刮板面与丝印平面之间的夹角。 Anisotropic adhesive(各异向性胶)：一种导电性物质，其粒子只在Z 轴方向通过电流。 Annular ring(环状圈)：钻孔周围的导电材料。 Application specific integrated circuit (ASIC 特殊应用集成电路)：客户定做得用于专门用途的电路。 Array(列阵)：一组元素，比如：锡球点，按行列排列。 Artwork(布线图)：PCB 的导电布线图，用来产生照片原版，可以任何比例制作，但一般为 3:1或 4:1。 Automated test equipment (ATE 自动测试设备)：为了评估性能等级，设计用于自动分析功能或静态参数的设备，也用于故障离析。 Automatic optical inspection (AOI 自动光学检查)：在自动系统上，用相机来检查模型或物体 Ball grid array (BGA 球栅列阵)：集成电路的包装形式，其输入输出点是在元件底面上按栅格样式排列的锡球。 Blind via(盲通路孔)：PCB 的外层与内层之间的导电连接，不继续通到板的另一面。 Bond lift-off(焊接升离)：把焊接引脚从焊盘表面(电路板基底)分开的故障。 Bonding agent(粘合剂)：将单层粘合形成多层板的胶剂。 Bridge(锡桥)：把两个应该导电连接的导体连接起来的焊锡，引起短路。 Buried via(埋入的通路孔)：PCB 的两个或多个内层之间的导电连接(即，从外层看不见的)。 CAD/CAM system(计算机辅助设计与制造系统)：计算机辅助设计是使用专门的软件工具来设计印刷电路结构；计算机辅助制造把这种设计转换成实际的产品。这些系统包括用于数据处理和储存的大规模内存、用于设计创作的输入和把储存的信息转换成图形和报告的输出设备 Capillary action(毛细管作用)：使熔化的焊锡，逆着重力，在相隔很近的固体表面流动的一种自然现象。 Chip on board (COB 板面芯片)：一种混合技术，它使用了面朝上胶着的芯片元件，传统上通过飞线专门地连接于电路板基底层。 Circuit tester(电路测试机)：一种在批量生产时测试PCB 的方法。包括：针床、元件引脚脚印、导向探针、内部迹线、装载板、空板、和元件测试。 Cladding(覆盖...
