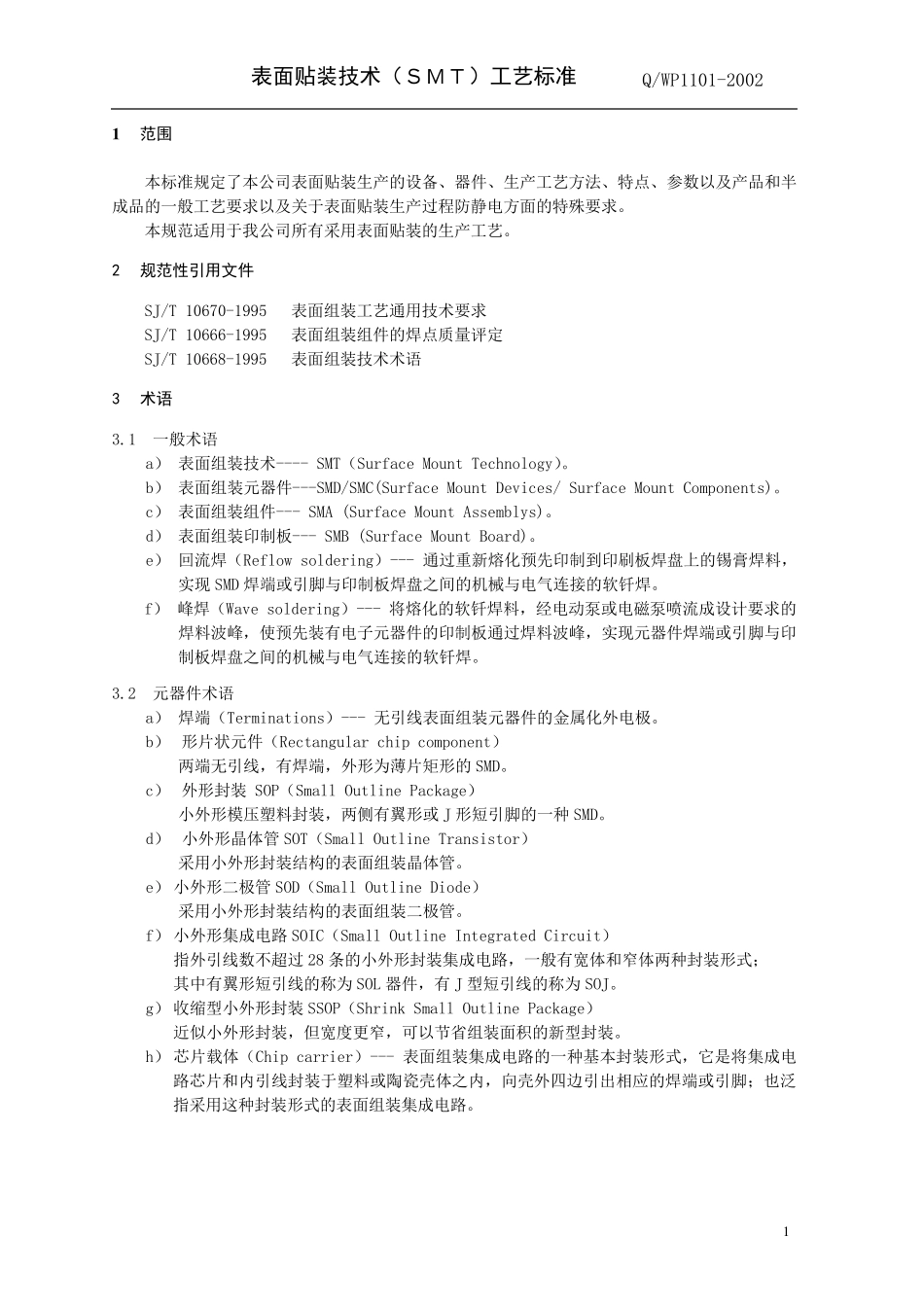

表面贴装技术（ＳＭＴ）工艺标准 Q/WP1101-2002 1 1 范围 本标准规定了本公司表面贴装生产的设备、器件、生产工艺方法、特点、参数以及产品和半成品的一般工艺要求以及关于表面贴装生产过程防静电方面的特殊要求。 本规范适用于我公司所有采用表面贴装的生产工艺。 2 规范性引用文件 SJ/T 10670-1995 表面组装工艺通用技术要求 SJ/T 10666-1995 表面组装组件的焊点质量评定 SJ/T 10668-1995 表面组装技术术语 3 术语 3.1 一般术语 a） 表面组装技术---- SMT（Surface Mount Technology）。 b） 表面组装元器件---SMD/SMC(Surface Mount Devices/ Surface Mount Components)。 c） 表面组装组件--- SMA (Surface Mount Assemblys)。 d） 表面组装印制板--- SMB (Surface Mount Board)。 e） 回流焊（Reflow soldering）--- 通过重新熔化预先印制到印刷板焊盘上的锡膏焊料，实现 SMD 焊端或引脚与印制板焊盘之间的机械与电气连接的软钎焊。 f） 峰焊（Wave soldering）--- 将熔化的软钎焊料，经电动泵或电磁泵喷流成设计要求的 焊料波峰，使预先装有电子元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间的机械与电气连接的软钎焊。 3.2 元器件术语 a） 焊端（Terminations）--- 无引线表面组装元器件的金属化外电极。 b） 形片状元件（Rectangular chip component） 两端无引线，有焊端，外形为薄片矩形的SMD。 c） 外形封装 SOP（Small Outline Package） 小外形模压塑料封装，两侧有翼形或 J 形短引脚的一种SMD。 d） 小外形晶体管SOT（Small Outline Transistor） 采用小外形封装结构的表面组装晶体管。 e） 小外形二极管SOD（Small Outline Diode） 采用小外形封装结构的表面组装二极管。 f） 小外形集成电路SOIC（Small Outline Integrated Circuit） 指外引线数不超过 28 条的小外形封装集成电路，一般有宽体和窄体两种封装形式； 其中有翼形短引线的称为 SOL 器件，有 J 型短引线的称为 SOJ。 g） 收缩型小外形封装SSOP（Shrink Small Outline Package） 近似小外形封装，但宽度更 窄，可 以节 省 组装面积 的新型封装。 h） 芯 片载 体（Chip carrier）--- 表面组装集成电路的一种基 本封装形式，它 是 将集成电路芯 片和内 引线封装于塑料或陶 瓷 壳 体之内 ，向 壳 外四 边 引出 相...
