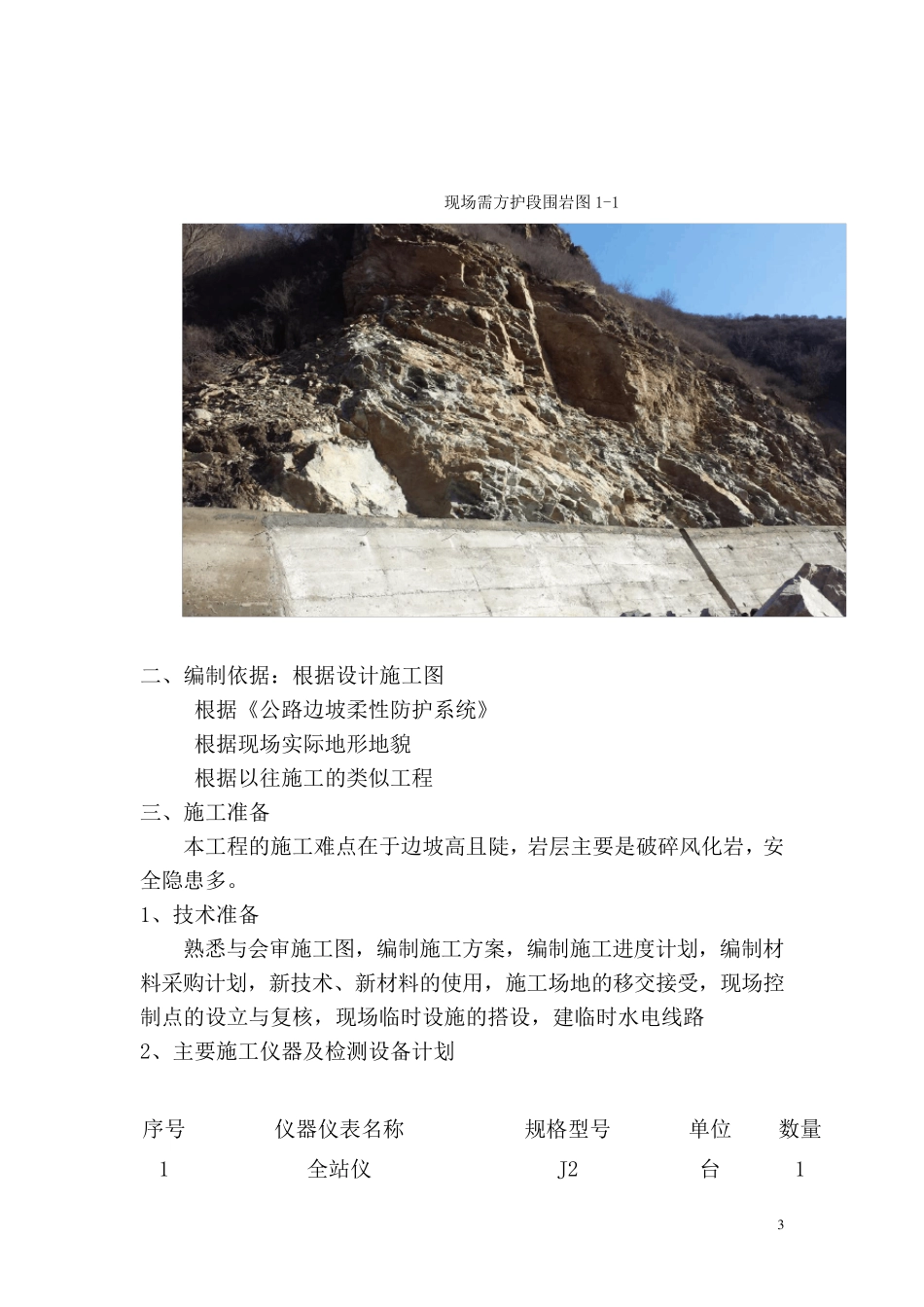

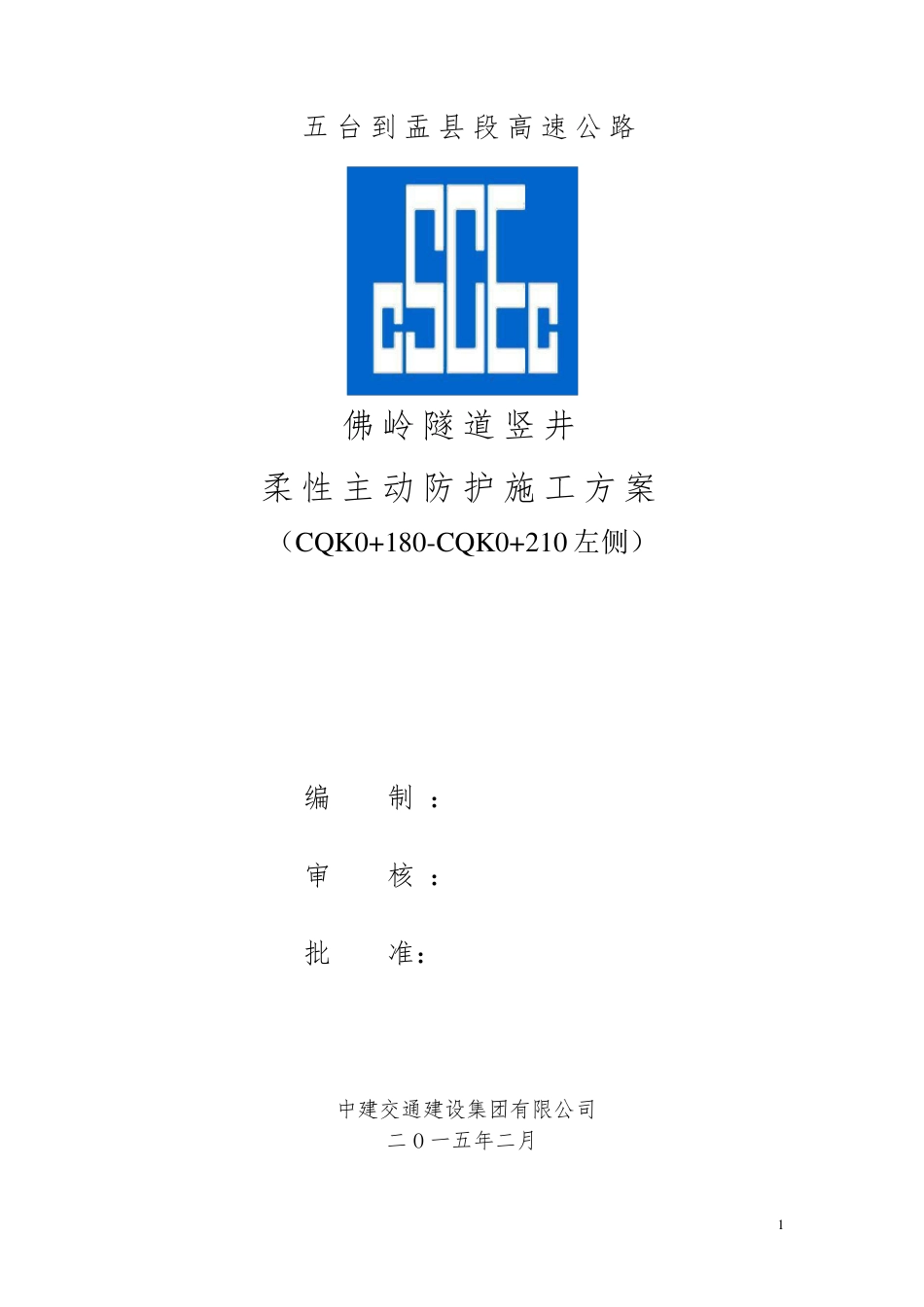

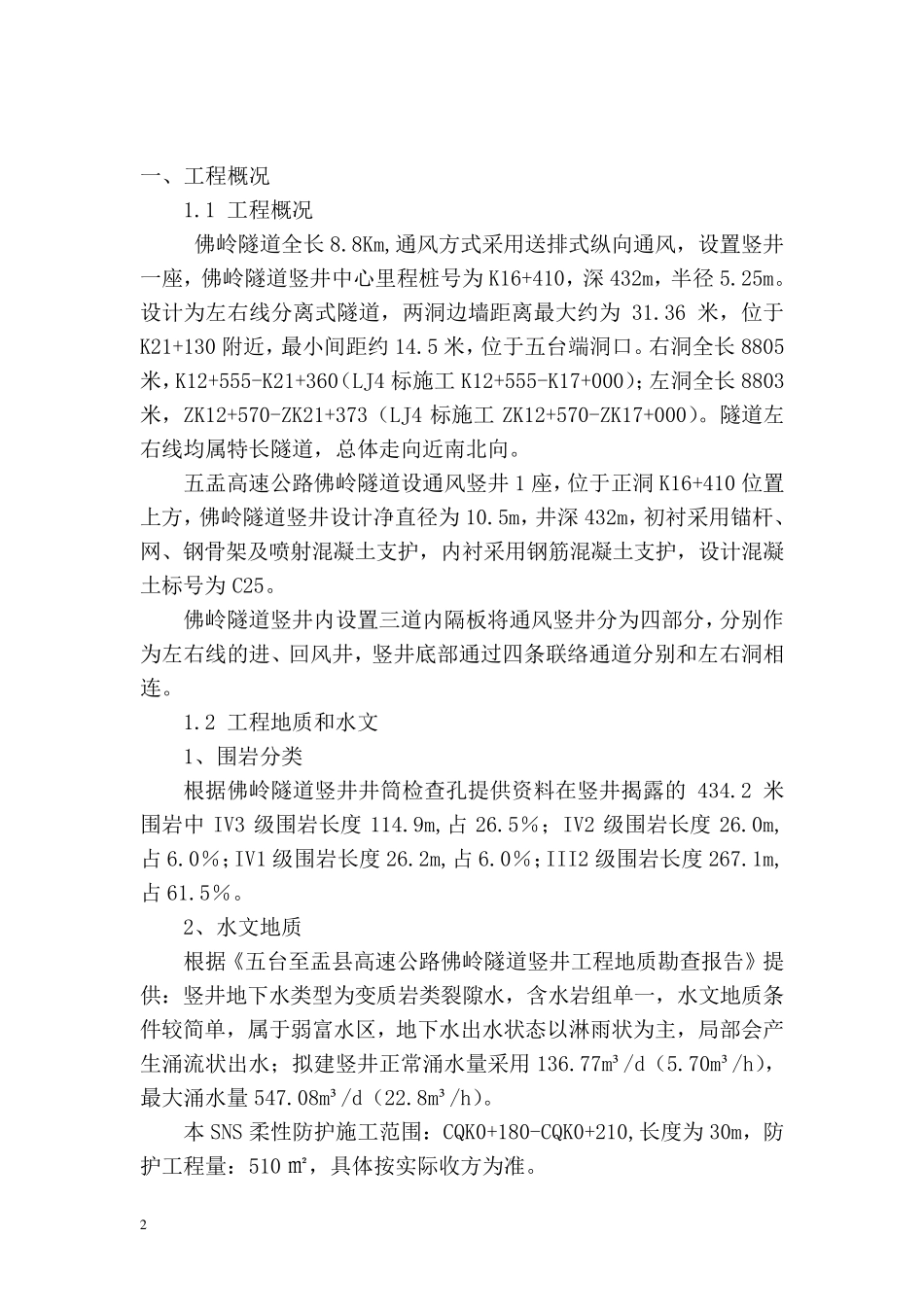

1 五台到盂县段高速公路 佛岭隧道竖井 柔性主动防护施工方案 （CQK0+180-CQK0+210 左侧） 编 制 ： 审 核 ： 批 准： 中建交通建设集团有限公司 二O 一五年二月 2 一、工程概况 1.1 工程概况 佛岭隧道全长 8.8Km,通风方式采用送排式纵向通风，设置竖井一座，佛岭隧道竖井中心里程桩号为 K16+410，深 432m，半径 5.25m。设计为左右线分离式隧道，两洞边墙距离最大约为 31.36 米，位于K21+130 附近，最小间距约 14.5 米，位于五台端洞口。右洞全长 8805米，K12+555-K21+360（LJ4 标施工 K12+555-K17+000）；左洞全长 8803米，ZK12+570-ZK21+373（LJ4 标施工 ZK12+570-ZK17+000）。隧道左右线均属特长隧道，总体走向近南北向。 五盂高速公路佛岭隧道设通风竖井 1 座，位于正洞 K16+410 位置上方，佛岭隧道竖井设计净直径为 10.5m，井深 432m，初衬采用锚杆、网、钢骨架及喷射混凝土支护，内衬采用钢筋混凝土支护，设计混凝土标号为 C25。 佛岭隧道竖井内设置三道内隔板将通风竖井分为四部分，分别作为左右线的进、回风井，竖井底部通过四条联络通道分别和左右洞相连。 1.2 工程地质和水文 1、围岩分类 根据佛岭隧道竖井井筒检查孔提供资料在竖井揭露的 434.2 米围岩中 IV3 级围岩长度114.9m,占26.5％；IV2 级围岩长度26.0m,占6.0％；IV1 级围岩长度26.2m,占6.0％；III2 级围岩长度267.1m,占61.5％。 2、水文地质 根据《五台至盂县高速公路佛岭隧道竖井工程地质勘查报告》提供：竖井地下水类型为变质岩类裂隙水，含水岩组单一，水文地质条件较简单，属于弱富水区，地下水出水状态以淋雨状为主，局部会产生涌流状出水；拟建竖井正常涌水量采用 136.77m³/d（5.70m³/h），最大涌水量547.08m³/d（22.8m³/h）。 本 SNS 柔 性 防 护施工范 围：CQK0+180-CQK0+210,长度为 30m，防护工程量：510 ㎡ ，具 体按 实 际 收 方为准 。 3 现场需方护段围岩图1-1 二、编制依据：根据设计施工图 根据《公路边坡柔性防护系统》 根据现场实际地形地貌 根据以往施工的类似工程 三、施工准备 本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。 1、技术准备 熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路 2、主要施工仪器及...
