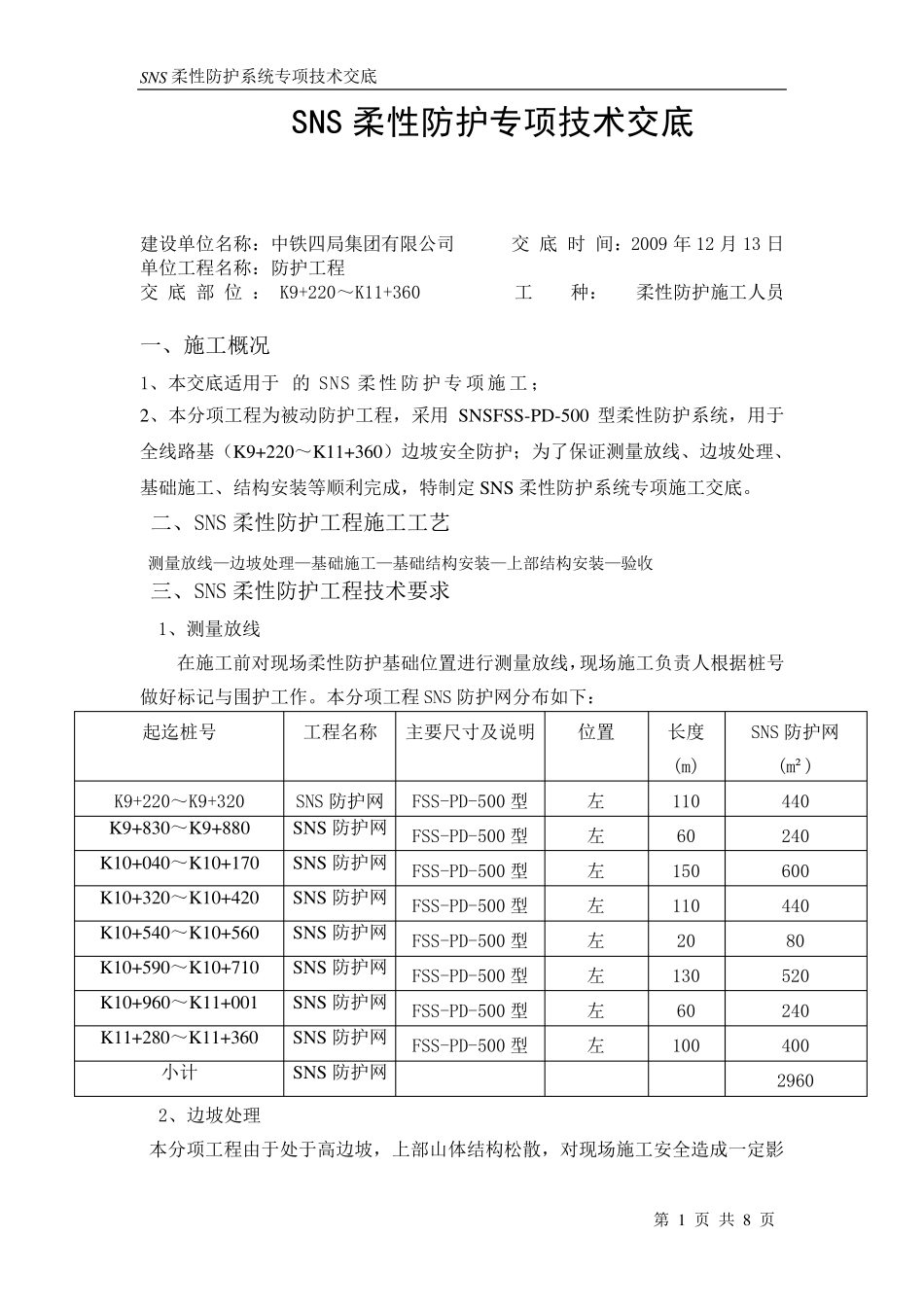

SNS柔性防护系统专项技术交底 第 1 页 共 8 页 SNS 柔性防护专项技术交底 建设单位名称：中铁四局集团有限公司 交 底 时 间：2009 年12 月13 日 单位工程名称：防护工程 交 底 部 位 ： K9+220～K11+360 工 种： 柔性防护施工人员 一、施工概况 1、本交底适用于 的SNS 柔性防护专项施工； 2、本分项工程为被动防护工程，采用SNSFSS-PD-500 型柔性防护系统，用于全线路基（K9+220～K11+360）边坡安全防护；为了保证测量放线、边坡处理、基础施工、结构安装等顺利完成，特制定SNS柔性防护系统专项施工交底。 二、SNS 柔性防护工程施工工艺 测量放线—边坡处理—基础施工—基础结构安装—上部结构安装—验收 三、SNS 柔性防护工程技术要求 1、测量放线 在施工前对现场柔性防护基础位置进行测量放线，现场施工负责人根据桩号做好标记与围护工作。本分项工程SNS 防护网分布如下： 起迄桩号 工程名称 主要尺寸及说明 位置 长度(m) SNS 防护网 (m²) K9+220～K9+320 SNS 防护网 FSS-PD-500 型 左 110 440 K9+830～K9+880 SNS防护网 FSS-PD-500 型 左 60 240 K10+040～K10+170 SNS防护网 FSS-PD-500 型 左 150 600 K10+320～K10+420 SNS防护网 FSS-PD-500 型 左 110 440 K10+540～K10+560 SNS防护网 FSS-PD-500 型 左 20 80 K10+590～K10+710 SNS防护网 FSS-PD-500 型 左 130 520 K10+960～K11+001 SNS防护网 FSS-PD-500 型 左 60 240 K11+280～K11+360 SNS防护网 FSS-PD-500 型 左 100 400 小 计 SNS防护网 2960 2、边坡处理 本分项工程由 于处于高 边坡，上部山 体 结构松 散 ，对现场施工安全造 成一定影SNS柔 性 防 护 系 统 专 项 技 术 交 底 第 2 页 共 8 页 响 ， 则 在 SNS 柔 性 防 护 工 程 施 工 前 ， 对 坡 体 上 的 孤 石 进 行 处 理 ， 以 保 证 安 装 工 程与 其 它 分 项 工 程 的 施 工 安 全 。 3、 基 础 施 工 ⑴ 、 在 开 挖 前 ， 根 据 测 量 点 进 行 基 础 尺 寸 的 放 样 工 作 ， 基 础 采 用 人 工 开 挖 ，禁 止 爆 破 作 业 。 对 坡 面 防 护 区 域 内 的 浮 土 及 浮 石 进 行 清 除 或 局 部 加 固 。 在 开 挖 完毕 后 ， 经 现 场 技 术...
