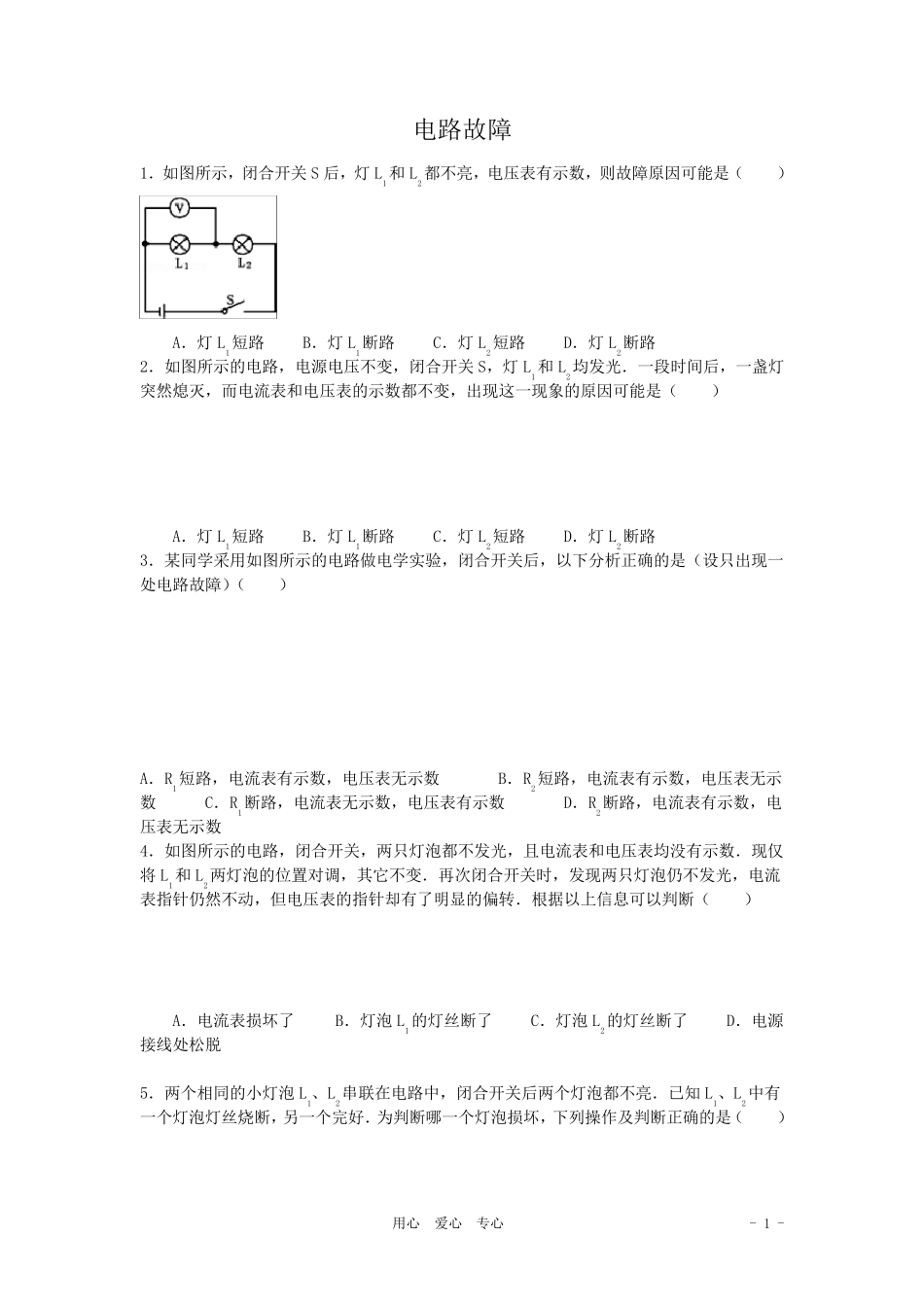

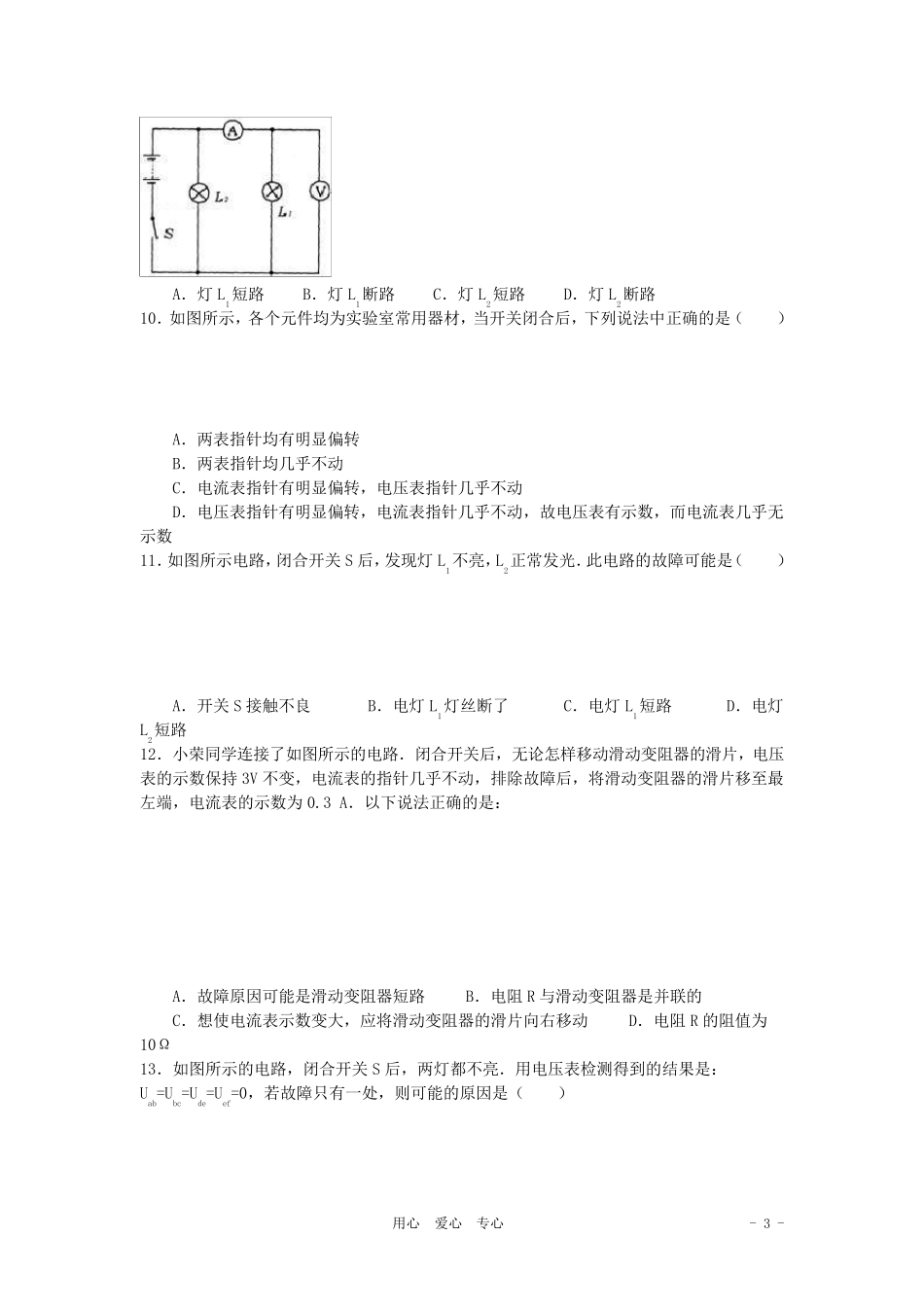

用心 爱心 专心 - 1 - 电路故障 1．如图所示，闭合开关S 后，灯L1和L2都不亮，电压表有示数，则故障原因可能是（ ） A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路 2．如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ） A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路 3．某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（ ） A．R1短路，电流表有示数，电压表无示数 B．R2短路，电流表有示数，电压表无示数 C．R1断路，电流表无示数，电压表有示数 D．R2断路，电流表有示数，电压表无示数 4．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断（ ） A．电流表损坏了 B．灯泡L1的灯丝断了 C．灯泡L2的灯丝断了 D．电源接线处松脱 5．两个相同的小灯泡L1、L2串联在电路中，闭合开关后两个灯泡都不亮．已知 L1、L2中有一个灯泡灯丝烧断，另一个完好．为判断哪一个灯泡损坏，下列操作及判断正确的是（ ） 用心 爱心 专心 - 2 - A．把电压表两端分别接在a，b 两点，闭合开关，如果电压表有示数，则说明L2损坏 B．把电流表两端分别接在a，b 两点，闭合开关，如果电流表有示数，则说明L1损坏 C．把一根导线两端分别接在a，b 两点，闭合开关，如果L1发光，则说明L2损坏 D．把另一个相同的小灯泡L 连接在a，b 两点，如果L、L1发光，则说明L2损坏 6．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（ ） A．小灯泡短路 B．电流表断路 C．小灯泡断路 D．电压表短路 7．如图所示电路，当开关S 闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（ ） A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路 8．如图所示，当开关S 闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（ ） A．灯L1的接线短路 B．灯L2的接线短路 C．灯L1的灯丝断了 D．灯L2的灯丝断了 9．如图，电路，电源电压不变，闭...
