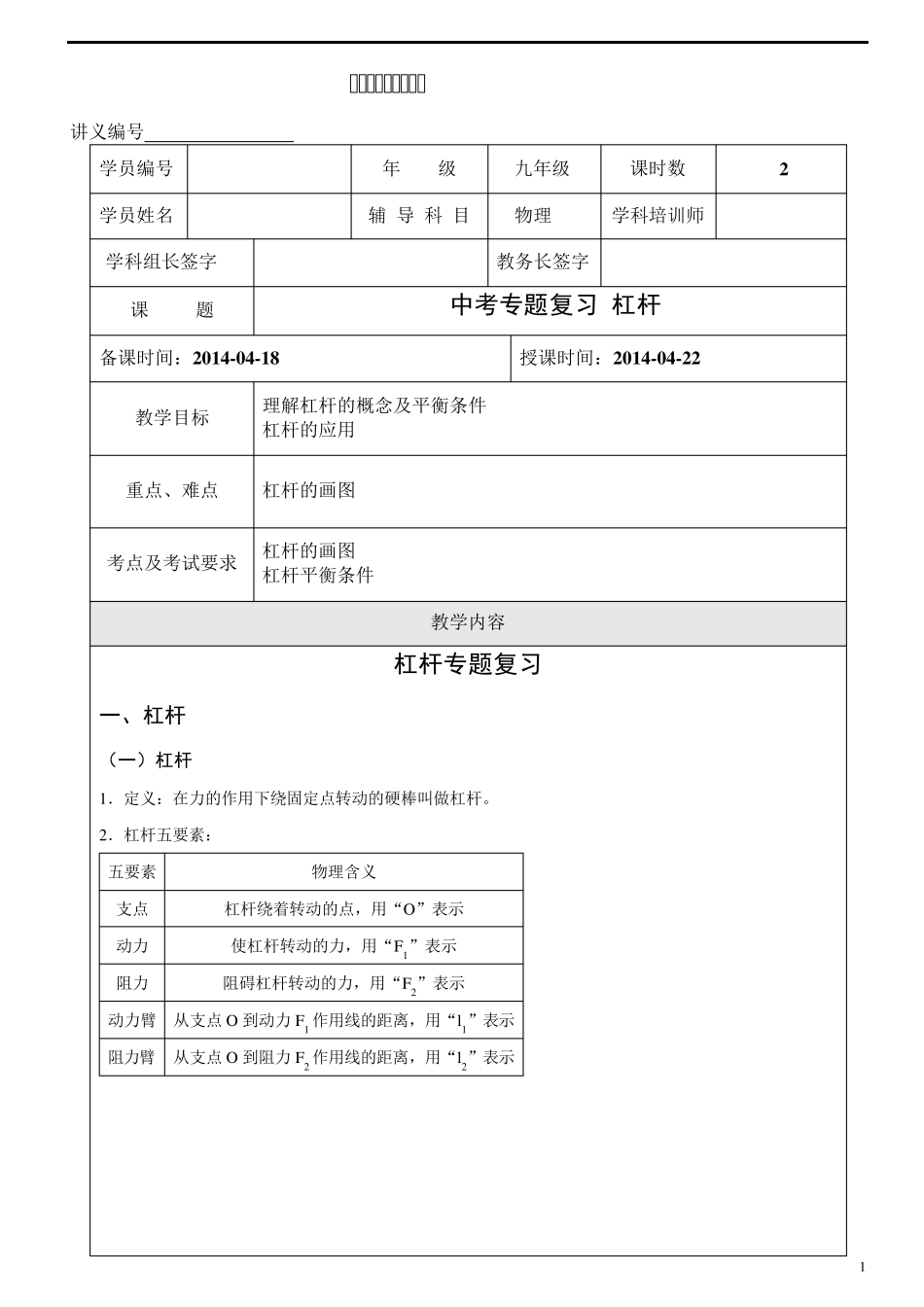

1 学科培训师辅导讲义 讲义编号 学员编号 年 级 九年级 课时数 2 学员姓名 辅 导 科 目 物理 学科培训师 学科组长签字 教务长签字 课 题 中考专题复习-杠杆 备课时间：2 0 1 4 -0 4 -1 8 授课时间：2 0 1 4 -0 4 -2 2 教学目标 理解杠杆的概念及平衡条件 杠杆的应用 重点、难点 杠杆的画图 考点及考试要求 杠杆的画图 杠杆平衡条件 教学内容 杠杆专题复习 一、杠杆 （一）杠杆 1．定义：在力的作用下绕固定点转动的硬棒叫做杠杆。 2．杠杆五要素： 五要素 物理含义 支点 杠杆绕着转动的点，用“O”表示 动力 使杠杆转动的力，用“F1”表示 阻力 阻碍杠杆转动的力，用“F2”表示 动力臂 从支点O 到动力F1 作用线的距离，用“l1”表示 阻力臂 从支点O 到阻力F2 作用线的距离，用“l2”表示 2 3．要点透析 （1）杠杆的支点一定要在杠杆上，可以在杠杆的一端，也可以在杠杆的其他位置； （2）动力和阻力是相对而言的，不论动力还是阻力，杠杆都是受力物体，跟杠杆发生相互作用的物体都是施力物体； （3）动力作用点：动力在杠杆上的作用点； （4）阻力作用点：阻力在杠杆上的作用点； （5）力臂是支点到力的作用线的距离，不是支点到力的作用点的距离，它是点到线的距离而不是点到点的距离； （6）力臂有时在杠杆上，有时不在杠杆上，如果力的作用线恰好通过支点，则力臂为零； （7）力臂的表示与画法：过支点作力的作用线的垂线； （8）力臂的三种表示：根据个人习惯而定 【例1】下列关于杠杆的一些说法中，正确的是（ ） A．杠杆必须是一根直棒 B．杠杆一定要有支点 C．动力臂就是支点到动力作用点的距离 D．当力的作用线通过支点时，力臂最大 （二）杠杆的平衡条件 1．杠杆平衡：杠杆静止或匀速转动都叫做杠杆平衡。 2．实验探究：杠杆的平衡条件 实验 序号 动力 F1/N 动力臂 l1/cm 动力×动力臂 N·cm 阻力 F2/N 阻力臂 l2/cm 阻力×阻力臂 N·cm 1 0.5 20 10 1.0 10 10 2 1.5 20 30 1.0 30 30 3 2.0 20 40 4.0 10 40 探究归纳：只有动力×动力臂=阻力×阻力臂，杠杆才平衡。 3．杠杆平衡条件表达式：动力×动力臂=阻力×阻力臂，即公式表示为：，即.应用公式时单位要统一。 【例2】图 2 是研究杠杆平衡条件的实验装置，要使杠杆在图示位置平衡，在A 处钩码应挂 （ ） A．6 个 B．3 个 C．2 个 D．1 个...
