主板前置音频连接座和针脚定义VIP免费

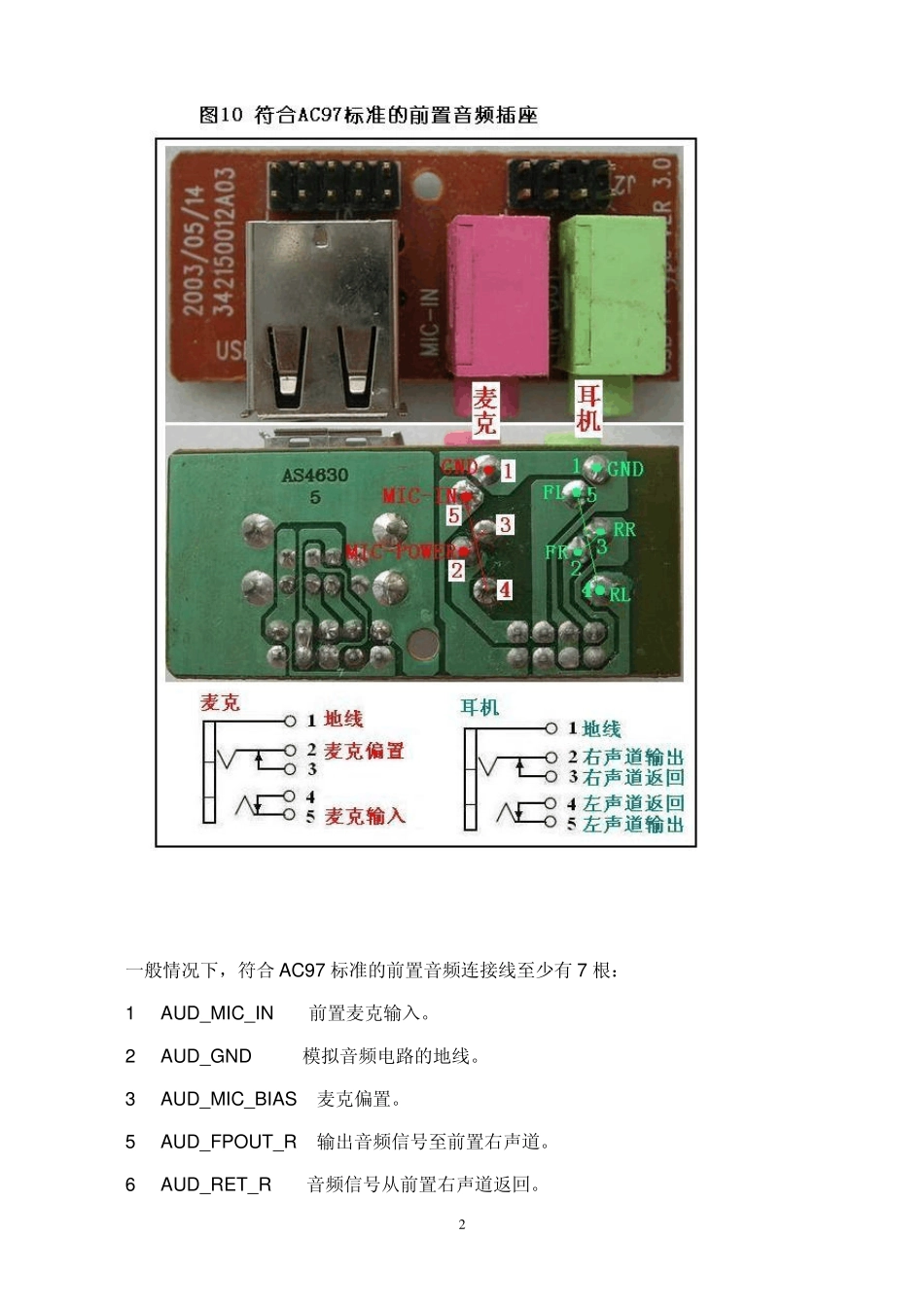

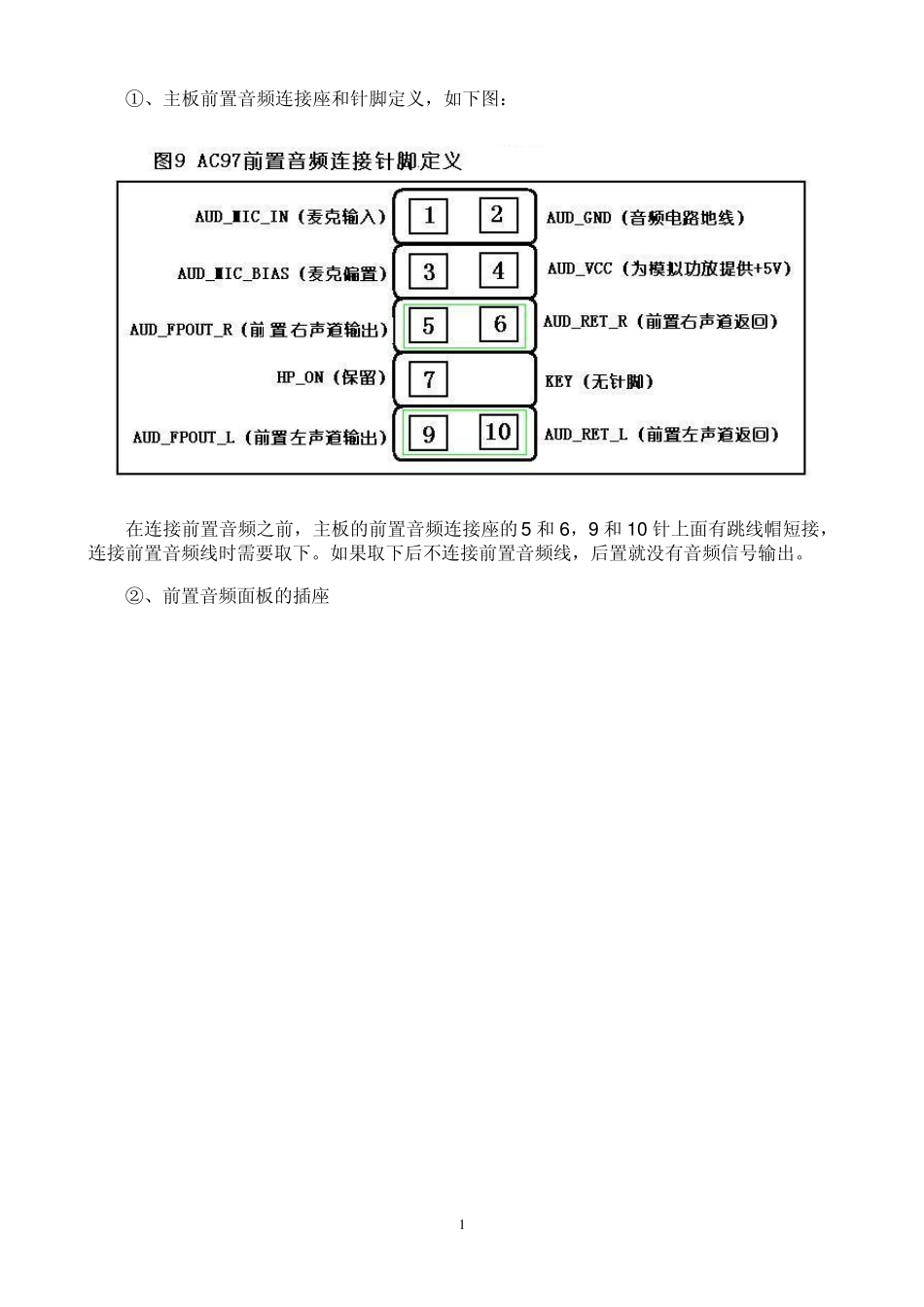

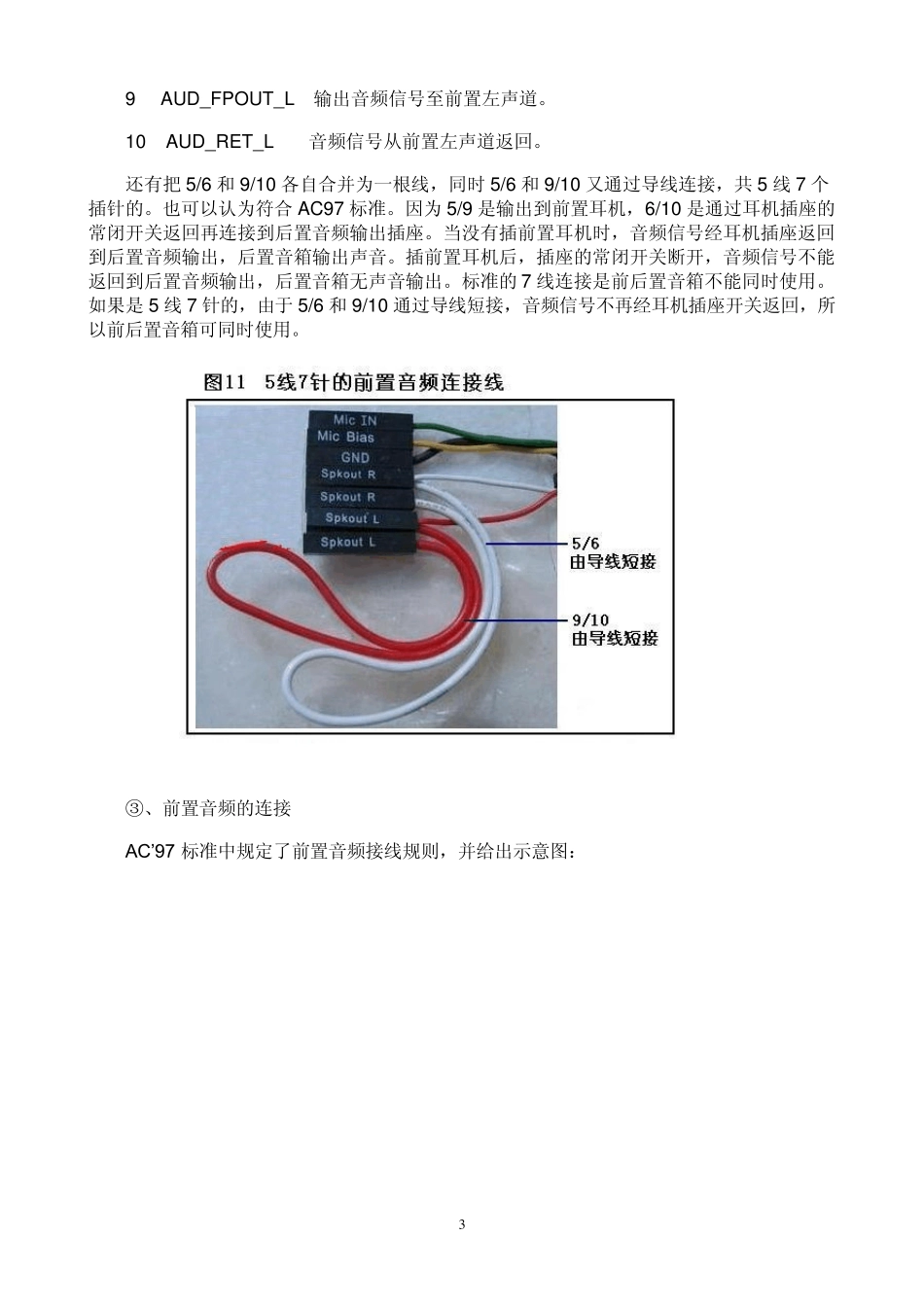

1 ①、主板前置音频连接座和针脚定义，如下图： 在连接前置音频之前，主板的前置音频连接座的 5 和 6 ，9 和 1 0 针上面有跳线帽短接，连接前置音频线时需要取下。如果取下后不连接前置音频线，后置就没有音频信号输出。 ②、前置音频面板的插座 2 一般情况下，符合AC97 标准的前置音频连接线至少有7 根： 1 AUD_MIC_IN 前置麦克输入。 2 AUD_GND 模拟音频电路的地线。 3 AUD_MIC_BIAS 麦克偏置。 5 AUD_FPOUT_R 输出音频信号至前置右声道。 6 AUD_RET_R 音频信号从前置右声道返回。 3 9 AUD_FPOUT_L 输出音频信号至前置左声道。 10 AUD_RET_L 音频信号从前置左声道返回。 还有把5/6 和9/10 各自合并为一根线，同时5/6 和9/10 又通过导线连接，共5 线7 个插针的。也可以认为符合AC97 标准。因为5/9 是输出到前置耳机，6/10 是通过耳机插座的常闭开关返回再连接到后置音频输出插座。当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。标准的7 线连接是前后置音箱不能同时使用。如果是5 线7 针的，由于5/6 和9/10 通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。 ③、前置音频的连接 AC’97 标准中规定了前置音频接线规则，并给出示意图： 4 下面是实际接线图例： 2、HD Au dio 的前置音频接口定义和连接 ①、主板前置音频连接座和针脚定义，如下图： 5 HD Au dio 为了在连接针座方面与AC’97 兼容，仍然采用2X5 的插针座。与AC’97 不同的是取消了5 /6 ，9 /1 0 的跳线帽，另外针脚定义和名称也不相同。下面是HD Au dio 与AC’97的针脚定义对比： 从上面的对比表可以看出，10 个针脚里第1、2、3、5、9 虽然名字有所变化，其功能没有改变。仍然是用于音频输入/输出的。AC97 规定1、3 针是麦克输入，HD 规定是模拟音频 6 口1 的左右声道，即可用于音频输入，也可用于音频输出。所以，1、3 针仍可连接麦克输入。5 针和9 针仍然是输出给前置耳机音频信号，与AC 97 的定义相同。因此，AC 97 前置面板的1、2、3、5、9 针插在HD Au dio 插座上是没有问题的。 ②、前置音频面板的插座: 从上面的对比图可以看出HD Au dio 采用的前置音频插座与AC 97 完全不同。AC 97 声道常闭开关，以便于前后...
